为什么进入板（梁、柱）施工图模块绘制的配筋图后，仅有配筋没有轴线、网格线？点击绘新图也没用？

楼主：huangcuixiang 提问时间：2021-12-07 16:11:28 回答：1 官方回答：1 阅读次数：709 收藏
1条回答
  • 默认排序
    • |
  • 点赞数
    • |
  • 评论数
    • |
  • 时间
  • 官方 已采纳

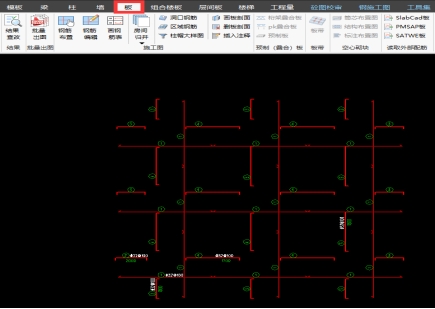

    如下图4所示，板施工图里，绘制的配筋图没有构件边框和轴线

    图4 板施工图

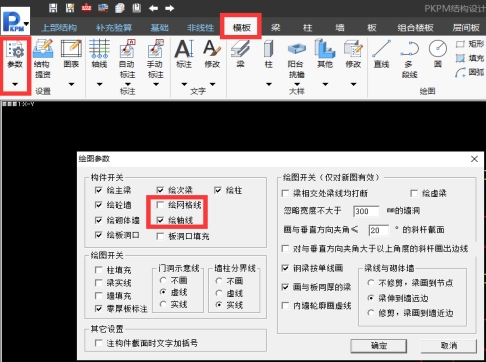

    这种况属于个别模型进入施工图时，一些图素开关未打开造成，需要到模板-参数构件显示菜单下勾选打开即可（如下图5）。

    图5 施工图构件显示设置
