YJK导入PM说明：

【操作步骤】：

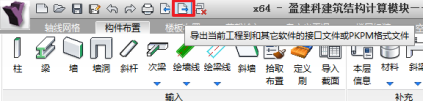

1、单击YJK的建模模块左上角导出按钮。

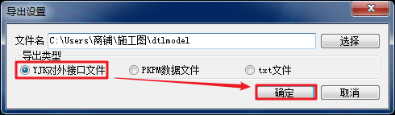

2、然后在导出设置中选择“YJK对外接口文件”，单击确定。

3、生成的文件“dtlmodel.ydb”默认在当前的YJK工程目录下的“施工图”文件夹，请务必选择“dtlmodel.ydb”文件。

4、导入步骤：

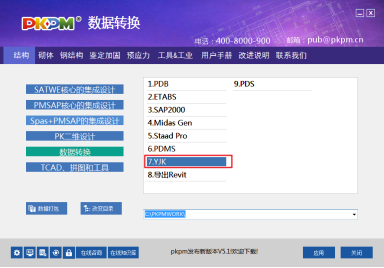

1）打开PKPM数据转换中的“YJK”，然后选择“导入YJK”。

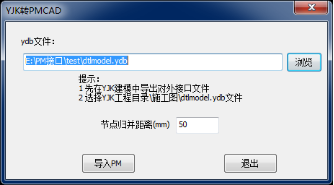

2）选择YJK导出的dtlmodel.ydb文件，点击导入PM，等待完成，生成的dtlmodel.JWS模型文件与SAT_DEF_YDB.PM参数设置文件默认与dtlmodel.ydb同一目录。

【PM转模型内容】：

1、设计参数、楼层组装、标准层

2、构件：

1） 梁：

a、28 L型、29 T型、405自定义截面在PM中没有对应截面，转换时将这三种截面分别处理为1028*1028矩形、1029*1029矩形、1405*1405矩形截面。

b、101不对称十字劲处理为15十字劲截面。

c、型钢截面转换后需人工核查，YJK导出的型钢数据可能有误。

d、其他截面均正常转入。

2） 柱和撑：

a、405自定义截面转换时处理为1405*1405矩形截面。

b、101不对称十字劲处理为15十字劲截面。

c、YJK型钢截面26中的“不等边角钢长（短）边[]组合”，PM中没有对应，转换时将其处理为截面为1026*1026矩形；其他型钢截面转换后需人工核查，YJK导出的数据可能有误。

d、其他截面均正常转入。

3） 墙（斜墙）、洞口、次梁、层间梁、圈梁、梁加腋、钢板组合墙：

均正常转入。

4） 材料强度、本层信息：

均正常转入。

5） 楼板、板厚、错层、悬挑板、板洞：均正常转入。

板加腋：YJK板加腋左右（或上下）同时布置时，可布置不同尺寸，在PM中必须左右（或上下）尺寸一致，在这种情况下处理为一致的尺寸。

层间板：由于YJK的层间板和PM层间板的布置原则不同，不予转换。

楼梯、预制板、组合楼盖、工业设备未转。

3、荷载：

1） 总信息：

恒活设置中YJK只有“是否自动计算现浇楼板自重”，其余两个选项，在转换的模型中默认打勾。

导荷方式均正常转入。

2）恒活荷载

板、板局部荷载、梁、墙、柱、节点、次梁、墙洞均正常转入。

3）人防荷载均正常转入

4）吊车荷载和移动荷载未转

5）其他工况均正常转入

4、SATWE参数设置：

转换参数有以下内容，其他参数需用户自行设置：

总信息：水平力与整体坐标夹角、混凝土容重、钢材容重、裙房层数、转换层所在层号、嵌固端所在层号、转换层指定为薄弱层、地下室层数、墙元细分最大控制长度、弹性板细分最大控制长度、墙梁跨中节点作为刚性楼板从节点、结构材料信息、结构体系、恒活荷载计算信息、风荷载计算信息、地震作用计算信息、结构所在地区、连梁按墙元计算控制跨高比、考虑楼板自重、刚性楼板假定。

多模型及包络：多塔参数。

计算控制信息：传给基础刚度、位移输出方式。

风荷载信息：地面粗糙度类别、修正后基本风压、X向结构基本周期、Y向结构基本周期、风荷载计算用阻尼比、承载力设计时风荷载效应放大系数、是否考虑顺风向风阵、横向风风阵是否考虑、体形分段数。

地震信息：设计地震分组、设防烈度、场地类别、特征周期、地震影响系数最大值、用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值、周期折减系数、是否考虑双向地震作用、是否考虑偶然偏心、X偶然偏心、Y偶然偏心、砼框架抗震等级、剪力墙抗震等级、钢框架抗震等级、抗震构造措施的抗震等级、结构全楼阻尼比、特征值分析类型、计算阵型个数、程序自动确定阵型数、是否计算最不利地震方向的地震作用。

活载信息：柱、墙设计时活荷载是否折减、梁活荷载不利布置最高层号。

调整信息1：扭矩折减系数、梁端负弯矩调幅系数、梁刚度放大系数是否按10《砼规》5.2.4条取值、中梁刚度放大系数、地震作用下连梁刚度折减系数、墙超配系数、柱超配系数。

调整信息2：按抗震规范（5.2.5）调整各楼层地震内力、弱轴方向动位移比例、强轴方向动位移比例、自动对层间受剪承载力突变形成的薄弱层放大调整、薄弱层地震内力放大系数、全楼统一地震作用放大系数

设计信息1：结构重要性系数、钢构件截面净毛面积比、框架梁梁端配筋考虑受压钢筋影响、框架柱的轴压比限值按框架结构采用、梁保护层厚度、柱保护层厚度、是否考虑梁端刚域、钢柱计算长度系数、柱配筋计算原则、是否考虑P-△效应。

设计信息2：是否执行剪力墙构造边缘构件设计执行高规7.2.16-4条的较高配筋要求、型钢砼构件设计执行规范。

配筋信息：梁箍筋间距、柱箍筋间距、墙水平分布筋间距。

工况信息：风荷载是否参与地震组合。

地下室信息：X向土层水平抗力系数的比例系数（m值）、Y向土层水平抗力系数的比例系数（m值）。

外墙及人防：室外地坪标高、回填土侧压力系数、地下水位标高、回填土容重。

5、特殊构件信息：

特殊构件信息转换有以下内容：

1）特殊梁：

不调幅梁、连梁、转换梁、转换壳元、梁端支座、门式钢梁、消能梁、组合梁、交叉斜筋、对角暗撑、刚度系数、扭矩折减、调幅系数、抗震等级、材料强度。

2）特殊柱：

柱端支座、角柱、转换柱、水平转换柱、抗震等级、材料强度、剪力系数、抗震支座。

3）特殊支撑：

撑端支座、水平转换支撑、单拉杆、抗震等级、材料强度、抗震支座。

4）特殊墙：

临空墙、地下室外墙、交叉斜筋、对角暗撑、竖向配筋率、墙柱、墙梁、临空墙荷载、抗震等级。

5）特殊板：

弹性板6、弹性板3、弹性模、刚性板。

6）特殊节点：

附加质量。

7）支座位移

支座位移。

8）特殊属性

抗震等级、材料强度、人防构件、重要性系数、竖向地震构件。
