在装配式建筑中，预制楼梯是目前预制水平构件中应用最为成熟且最易实现标准化的部品。为提高预制楼梯设计效率，PKPM-PC软件为装配式工程师提供了预制板式楼梯从三维模型创建、预制属性指定、构件拆分设计、配筋设计、配件设计、构件编号及构件详图出图等全流程功能。

其中，在三维模型创建阶段，PKPM-PC推出二维参数可视化的画板模式，助力工程师高效精准地完成预制楼梯建模。但是由于楼梯建模参数较多，操作步骤较长，不少工程师在进行画板模式建模时，仍然会遇到一些问题阻碍建模的顺利进行。为帮助工程师更加流畅地使用画板模式功能，本文以国标图集《15G367-1预制钢筋混凝土板式楼梯》中楼梯“ST-28-25”为例，进行PKPM-PC楼梯建模画板模式的操作流程详解。

“ST-28-25”为预制混凝土板式楼梯梯段板的规格号：“ST”表示该楼梯类型为双跑楼梯，“28”代表建筑层高2.8m，“25”代表楼梯间净宽2.5m。

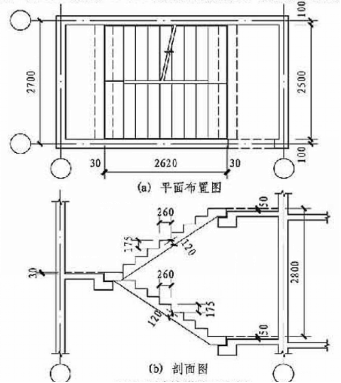

图 1 国标图集双跑楼梯选用示例（ST-28-25）

画板模式楼梯建模主要步骤分为进入画板模式、总体参数设置、立面参数设置、平面参数设置等几个步骤，见以下小节详细说明。

1. 进入画板模式

首先建立层高2.8m的标准层或自然层，并建立净宽2.5m、净进深3.8m的楼梯间，楼梯间为包含的梯段板、梯梁和平台板的封闭区域。完成后，按照图 2所示步骤进行操作：

① 点击“结构建模—构建布置—楼梯布置”；

② 按照命令行提示选择建好的封闭楼梯间区域；

③ 在弹出的“楼梯绘制模式选择”对话框中选择画板模式，进入如图 3所示的画板模式环境。（提示：如果点击画板模式按钮后，画板模式环境未打开，考虑原因为未在电脑中注册DrawOcx.ocx。请检查程序目录下是否存在DrawOcx.ocx文件，如果文件存在，直接在开始菜单中搜索命令栏输入cmd，管理员身份运行，在打开窗口中输入regsvr32 ”程序安装路径\DrawOcx.ocx”，完成注册；如果文件不存在，请联系PKPM技术人员索取文件并放置到程序目录下。）

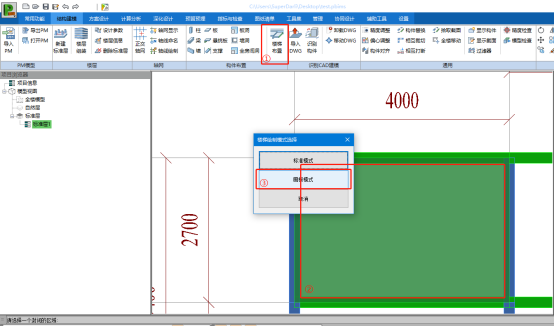

图 2 画板模式进入操作

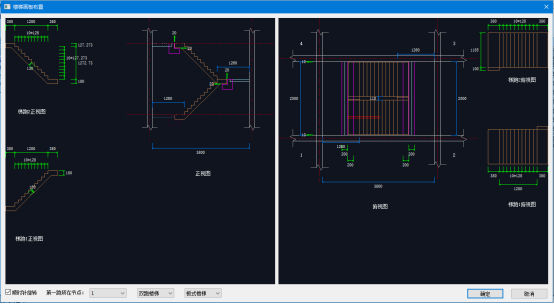

图 3 画板模式环境

2. 总体参数设置

进入画板模式后，首先需要按照图 4进行如下设置，面板中二维图纸会随着设置参数而联动调整显示：

① 设置楼梯下楼方向是否为顺时针旋转（画板模式右侧平面图中有上行箭头标记），国标图集示例为逆时针；

② 确定第一跑所在节点（画板模式右侧平面图中原位对应标注有1、2、3、4节点号标记可以参照），国标图集示例为节点2；

③ 选择楼梯类型为双跑楼梯还是剪刀楼梯，本文选用建模楼梯为双跑楼梯；

④ 选择梯板结构类型是否为板式楼梯（目前软件仅提供板式楼梯，后续将扩展梁式楼梯建模功能），国标图集示例为板式楼梯。

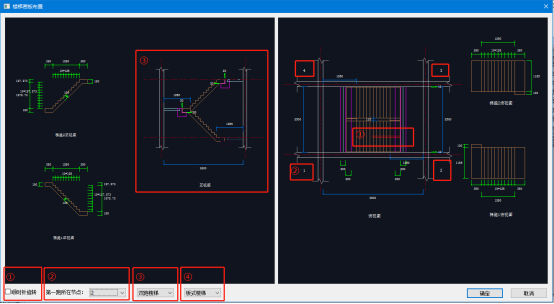

图 4 画板模式—总体参数设置

3. 立面参数设置

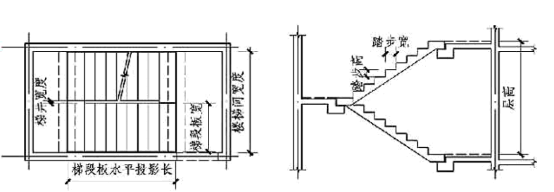

图 5 双跑楼梯尺寸示意

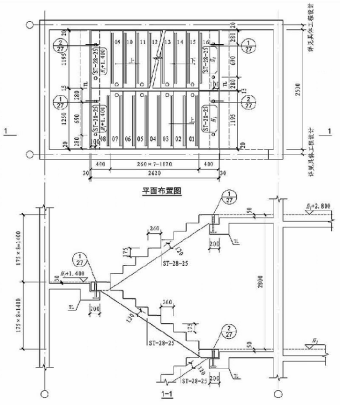

图 6 国标图集双跑楼梯选用示例（ST-28-25安装图）

3.1 梯段板立面构造参数设置

根据图 6确定梯段板水平投影长2620mm，踏步共 7阶，每个踏步宽260mm,上端平台和下端平台宽度均为400mm；确定踏步高度175mm，上端平台和下端平台高度均为180mm；确定梯板厚度120mm。将以上参数逐一设置在画板中，如图 7和图 8所示。

操作提示：画板模式中绿色标注双击数字可进入标注编辑状态；蓝色标注为参考标注，不可编辑。

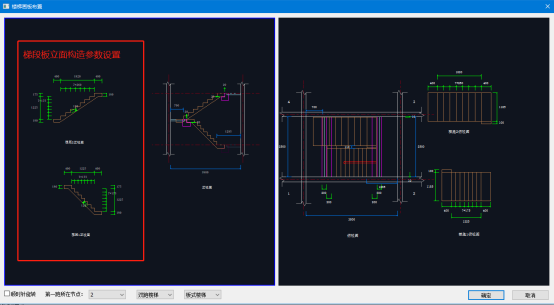

图 7 梯段板立面构造参数设置

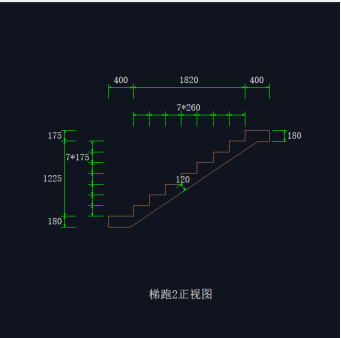

图 8 梯段板立面构造参数设置效果

3.2 梯段板立面定位参数设置

完成梯段板立面构造参数设置后，在图 9所示的正视图中进行梯段板立面定位参数设置，操作步骤如图 10所示：

① 单击正视图中的梯段板1，面板中将显示梯段板1较高一侧的最边点的水平和竖直坐标标注，双击标注文字，进行参数修改，梯段板1的坐标为水平590mm，竖向1400mm；

② 单击正视图中的梯段板2，面板中将显示梯段板2较高一侧的最边点的水平和竖直坐标标注，双击标注文字，进行参数修改，梯段板2的坐标为水平3210mm，竖向2800mm。

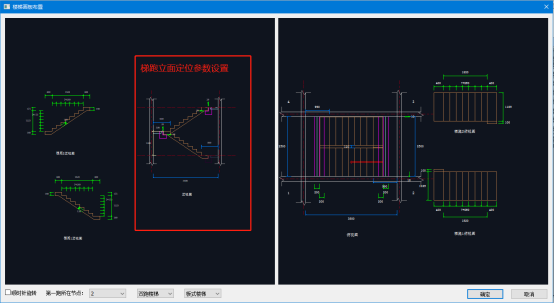

图 9 梯段板立面定位参数设置

图 10 梯段板立面定位参数设置步骤

3.3 梯梁及平台板的立面参数设置

完成梯段板立面定位参数设置后，在正视图中对梯梁和平台板的构造和定位参数进行设置：

① 进行施工留缝参数设置如图 11，根据图集，水平缝宽度30mm，垂直缝高度20mm；

② 单击层高处梯梁，显示梯梁的构造标注，如图 12，分别就梯梁挑耳高度、梯梁挑耳宽度、梯梁高度、梯梁宽度参数进行设置输入，本文设置梯梁挑耳高度为200mm，梯梁挑耳宽度为200mm，梯梁高度为350mm，梯梁宽度为200mm。可以反算层高位置梯梁顶高与建筑面层标高差=楼梯板高端平板厚度180mm+垂直缝高度20mm+梯梁挑耳高度200mm-梯梁高度350mm=50mm，满足国标图集要求；

③ 单击层高处平台板，显示平台板相关标注，如图 13，设置平台板厚度及平台板与梯梁的高差，本文楼梯设置平台板厚度为100mm，高差为0mm；

④ 层间休息平台处梯梁设置方式同②和③，如图 14，设置梯梁高度370mm，以满足梯梁顶高与建筑面层标高差为30mm的要求。

4. 平面参数设置

4.1 梯段板平面构造参数设置

梯段板水平构造参数设置位置如图 15，画板模式中平立面图之前参数联动，因此在设置梯段板水平参数时，无需再进行梯段板水平投影长度方向参数，只需进行梯段宽度和挑耳宽度即可。参照图集，可得到梯段宽度为1195mm，梯段板挑耳宽度为55mm，设置效果如图 16。

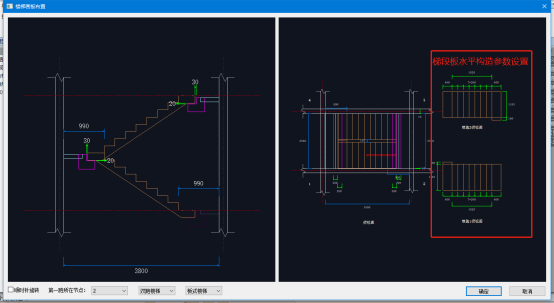

图 15 梯段板水平构造参数设置

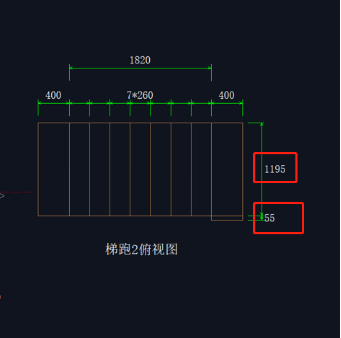

图 16 梯段板平面构造参数设置效果

4.2 梯段板平面定位参数设置

梯段板水平定位参数设置位置如图 17，画板模式中平立面图之前参数联动，因此在设置梯段板水平参数时，只需进行梯段板侧边留缝参数设置，并核对梯井宽度即可。参照图集，可得到侧边留缝为20mm，梯井宽度为70mm，核实设置正确无误，如图 18。

图 17 梯段板水平定位参数设置

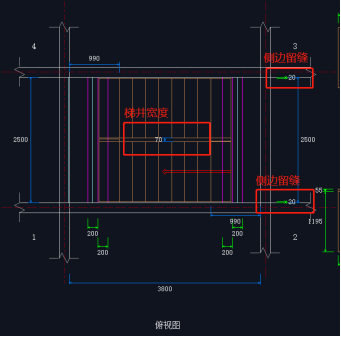

图 18 梯段板水平定位设置效果

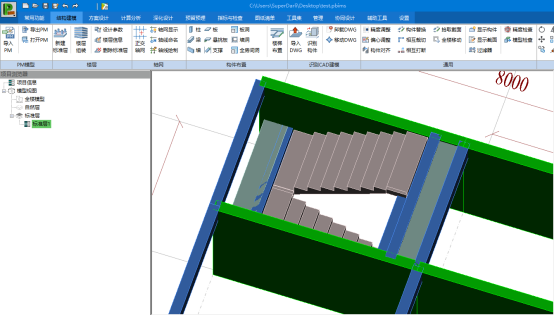

以上参数设置完成后，点击确定，即可在模型中生成对应的三维楼梯模型，如图 19所示。

图 19 三维楼梯模型效果
