【程序实现】

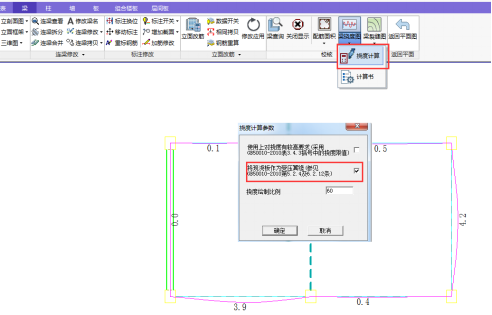

程序在混凝土施工图模块进行挠度与裂缝的计算。对于挠度计算是否考虑现浇楼板的影响，用户可通过选项控制，如图6.3.1-1所示。程序根据混凝土规范7.2节进行挠度计算，并根据混凝土规范5.2.4条计算有效翼缘宽度，以考虑楼板作为翼缘的影响。

图6.3.1-1

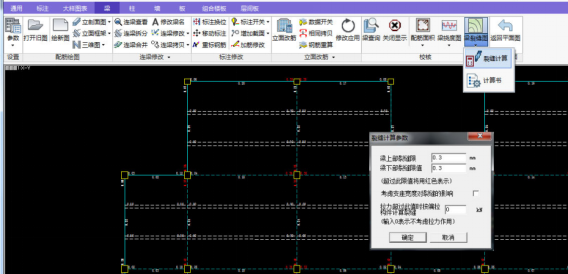

裂缝计算根据混凝土规范7.1节执行，计算参数如图6.3.1-2所示。裂缝限值由用户填写，可分别定义上部及下部限值，如果得到的裂缝宽度大于此限值，在图面上将以红色显示。特别的，对于型钢混凝土梁，程序按《组合结构设计规范》（JGJ 138-2016）中5.3.2条规定进行裂缝计算。

图6.3.1-2

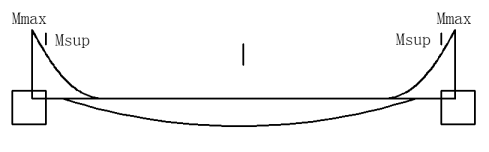

程序默认按梁柱节点处，即柱形心处弯矩计算裂缝，此处为梁弯矩的峰值点，按此弯矩计算裂缝偏于保守，所以程序提供裂缝计算考虑支座宽度的影响，参数定义如图6.3.1-2所示。如果勾选了“考虑支座宽度对裂缝的影响”，程序在计算支座处裂缝时会对支座弯矩进行折减，计算简图如图6.3.1-3所示，折减公式如下：

其中Msup为支座边缘处的弯矩，Mmax为节点处的弯矩，V为节点处的剪力，B为支座弯矩峰值点到支座边缘的距离。如果支座是与梁平行的剪力墙，则B为墙在梁下的长度，如果是其他情况，则B为支座宽度的一半。

图6.3.1-3

【常见问题】

1. Satwe计算梁的挠度与施工图区别？

satwe是弹性挠度，弹性刚度EcIc，弹性刚度只与截面形状和混凝土弹性模量有关系。有限元整体分析确定构件的位移，再根据位移确定梁的挠度。钢梁挠度计算1.0恒+1.0活；

施工图是梁的长期挠度，长期刚度的大小主要由梁截面和梁内配筋的数量确定，此外根据标准荷载和长期荷载的比值对短期刚度进行折减。梁挠度裂缝计算所用的准永久组合系数是可以修改的。

【关键词】挠度；翼缘；裂缝；施工图
