微信扫一扫非抗震设计时，框架梁箍筋配筋构造应符合下列规定： 1. 应沿梁全长设置箍筋，第一个箍筋应设置在距支座边缘50mm处。 2. 截面高度大于800mm的梁，其箍筋直径不宜小于8mm；其余截面高度的梁不应小于6mm。在受力钢筋搭接长度范围内，箍筋直径不应小于搭接钢筋最大直径的1/4。 3. 箍筋间距不应大于表6.3.4的规定；在纵向受拉钢筋的搭接长度范围内，箍筋间距尚不应大于搭接钢筋较小直径的5倍，且不应大于100mm；在纵向受压钢筋的搭接长度范围内，箍筋间距尚不应大于搭接钢筋较小直径的10倍，且不应大于200mm。 4. 承受弯矩和剪力的梁，当梁的剪力设计值大于0.7ftbh0时，其箍筋的面积配筋率应符合下式规定： (6.3.4-1) 5. 承受弯矩、剪力和扭矩的梁，其箍筋面积配筋率和受扭纵向钢筋的面积配筋率应分别符合公式(6.3.4-2)和(6.3.4-3)的规定： (6.3.4-2) (6.3.4-3)当T/(Vb)大于2.0时，取2.0。式中：T、V——分别为扭矩、剪力设计值；ρtl、b—一分别为受扭纵向钢筋的面积配筋率、梁宽。表6.3.4 非抗震设计梁箍筋最大间距(mm) 6. 当梁中配有计算需要的纵向受压钢筋时，其箍筋配置尚应符合下列规定： 1) 箍筋直径不应小于纵向受压钢筋最大直径的1/4； 2) 箍筋应做成封闭式； 3) 箍筋间距不应大于15d且不应大于400mm；当一层内的受压钢筋多于5根且直径大于18mm时，箍筋间距不应大于l0d(d为纵向受压钢筋的最小直径)； 4) 当梁截面宽度大于400mm且一层内的纵向受压钢筋多于3根时，或当梁截面宽度不大于400mm但一层内的纵向受压钢筋多于4根时，应设置复合箍筋。
【程序实现】

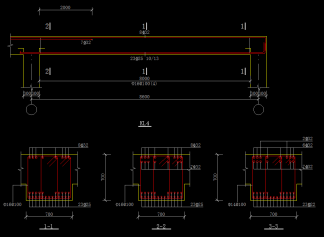

1. 此条规定执行需在施工图中实现，可在立剖面图中查看，如图6.3.4-1、6.3.4-2所示。
图6.3.4-1
图6.3.4-2
2. 箍筋最小直径程序按此条执行，并可以保证箍筋直径不小于纵筋直径的0.25倍。
3. 箍筋间距的确定，需在施工图中实现，软件取最大箍筋间距为200mm，表中多数情况可以满足。但当梁高150
由于软件无法确定搭接接头的位置，因此无法保证搭接区的箍筋间距。如果设计时能保证纵筋在受压区搭接，则软件选出的箍筋基本能满足要求。如果纵筋在受拉区搭接，则用户应注意加密搭接区箍筋。
4. 对于箍筋最小配筋率的执行，由SATWE进行控制：当剪力设计值大于0.7ftbh0时，按式6.3.4-1进行控制；当剪力设计值小于0.7ftbh0，程序根据肢数确定最小配筋率：（Asv为箍筋面积，b为梁截面宽度，s为箍筋间距，当b<400时，配双肢箍；当b介于400～600之间，配三肢箍；当b>600时，配四肢箍，箍筋直径为6mm，箍筋间距s根据表6.3.4取值）。

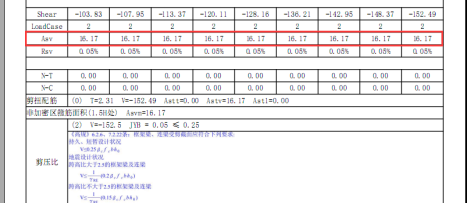

图6.3.4-3
如图6.3.4-3所示某根悬挑梁，截面尺寸300×700，非抗震设计，各截面剪力设计值小于0.7ftbh0，截面宽度300<400，配双肢箍，截面高度700，由表6.3.4得箍筋间距s=350，则最小配筋率ρ=π*6*6*2/4/350/300=0.54%，由于程序计算箍筋间距默认按100取值，所以箍筋配筋面积Asv=0.54%*100*300=16.2，由于四舍五入，结果可认为与程序输出结果一致。
5. 对于剪扭配筋验算，只进行非抗震设计。程序首先根据混凝土规范6.4.12条进行验算，当需要进行剪扭配筋时，根据混凝土规范6.4进行设计，最小配筋率按式6.3.4-2、6.3.4-3控制；当不需要进行剪扭配筋时，控制组合号输出“0”，此时输出的箍筋面积为按普通受弯梁确定的最小配筋率计算得到的面积。

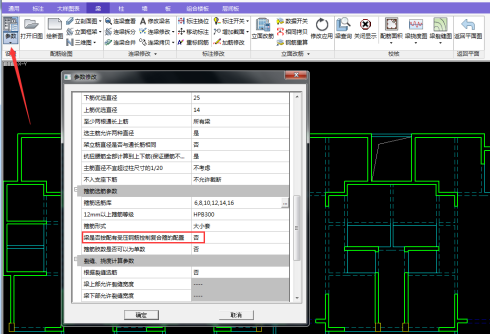

6. 此条需在施工图中实现，程序取最大箍筋间距200mm，默认最小纵筋直径为12mm，15d和400mm的要求自然满足。受压纵筋直径大于等于20mm的话10d是200mm，软件取的箍筋间距也能满足要求。宽度400mm以上的梁，软件一定用4肢以上的箍筋。如果梁宽不大于400mm，但单排纵筋根数大于4根，程序会设置复合箍（施工图中可设置复合箍筋的配置，如图6.3.4-4）。
图6.3.4-4
【关键词】箍筋；最小配筋率；非抗震设计
