剪力墙墙肢截面剪力设计值应符合下列规定：

1，永久、短暂设计状况

(7.2.7-1)

2，地震设计状况

剪跨比λ大于2.5时

(7.2.7-2)

剪跨比λ不大于2.5时

(7.2.7-3)

剪跨比可按下式计算：

(7.2.7-4)

式中：V——剪力墙墙肢截面的剪力设计值；

hw0——剪力墙截面有效高度；

βc——混凝土强度影响系数，应按本规程第6.2.6条采用；

λ——剪跨比，其中Mc、Vc应取同一组合的、未按本规程有关规定调整的墙肢截面弯矩、剪力计算值，并取墙肢上、下端截面计算的剪跨比的较大值。

【程序实现】

剪力墙的名义剪应力值过高，会在早期出现斜裂缝，抗剪钢筋不能充分发挥作用，即使配置很多抗剪钢筋，也会过早剪切破坏。所以剪力墙设计时，需要控制剪力设计值。钢筋混凝土剪力墙的抗剪截面应符合本条的要求，当截面不满足上述要求时，软件提示超限信息，此时可采取加大截面尺寸或提高混凝土强度等级等方法解决。

本条给出了剪力墙剪跨比的计算方式：λ=M^v/(V^c*h_w0) ，当有多组设计弯矩、剪力时，对剪力墙剪跨比的计算取未经各项内力放大的弯矩和剪力组合值，并选取其中最大剪力设计值对应组合的剪跨比值。

剪力墙斜截面承载力计算出的水平钢筋面积是指在给定间距（swh）内的钢筋总面积，不是指单侧钢筋面积。

图7.2.7-1

墙-柱水平分布筋配筋简图

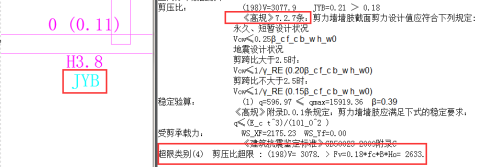

程序中，会判断超限类别，并以红色显示，比如图7.2.7-2所示，剪力墙的剪压比超限，在配筋图及构件信息中，均给出了剪压比超限信息，并列出规范条文。

图7.2.7-2

【常见问题】

1. 软件中，超限类别JYB、JNT等表示什么意思？

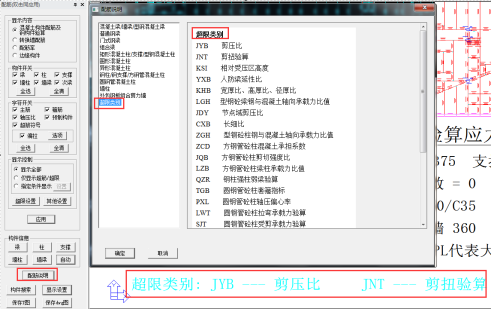

软件中，超筋超限的构件会在配筋结果标明超限信息并以红色显示，在本层有什么超限类别，会在配筋图最下面也有说明，因为是简化写法，很多设计人员经常会问表示什么意思，如图7.2.7-3所示有注明，另外在配筋结果左侧的配筋说明中，也可以查到超限的类别说明：

图7.2.7-3

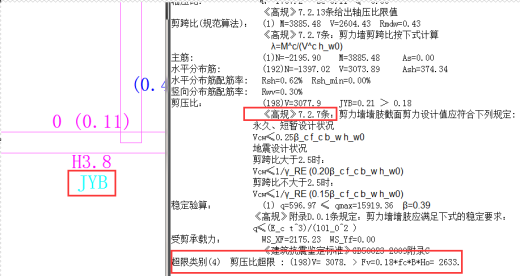

2. 本工程剪压比超限，如图7.2.7-4所示，公式中并没有给出0.18，这个0.18是如何算出的？

图7.2.7-4

在抗震设计时，软件给出的超筋信息计算公式中的系数为或的近似值。0.15/0.85=0.17647，软件输出的显示是0.18，但是计算仍然按照0.15/0.85的实际数据计算。
