曹龙

中国建筑科学研究院有限公司 北京构力科技有限公司 北京 100013

[摘要]装配式预制叠合楼板拆分时，选择合适的排列方向、桁架规格、排布是影响生产成本的重要因素。在实际项目如何选择既能满足规范和安全性要求，又能降低生产和施工难度提质增效呢？

[关键词] 桁架选型；叠合板；PKPM-PC

1 预制叠合板楼板设计时，桁架方向如何选择？

答：

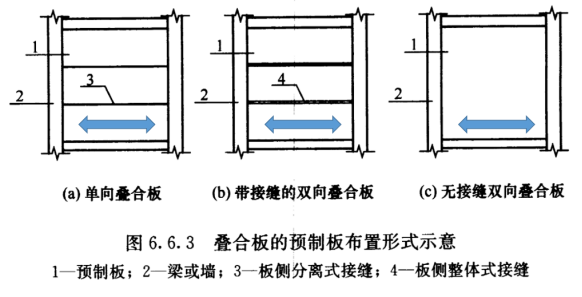

根据《装配式混凝土结构技术规程》JGJ1-2014中6.6.7节第一条的规定，钢筋桁架应沿主要受力方向布置。对于楼板来讲，一般意义上的主要受力方向为矩形房间的短边方向，如图 1所示。

图 1主要受力方向

根据《钢筋桁架混凝土叠合板应用技术规程》T/CECS 715-2020中第6.2.3条第一款规定，钢筋桁架应沿短暂设计状况主要受力方向。此规定比较明确，下面从实际受力的角度分析：

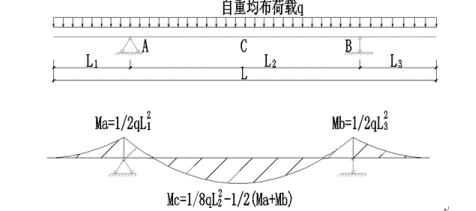

假定预制板某方向有两排吊件时，其弯矩如下图：

吊点设计最优时，Ma=Mb=Mc。楼板长度越大，弯矩越大，同等截面和构造条件下，也更加容易发展裂缝。

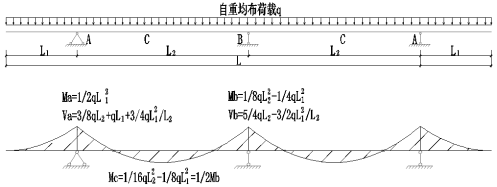

假定预制板某方向采用3排吊件时，其弯矩状态如下：

吊点设计最优时，Ma=Mb=2*Mc，负弯矩起控制作用。此方向布置桁架将大大提升对负弯矩的抵抗作用。

预制板短边尺寸一般在0.8—2.4m之间，长边尺寸一般在2.8-5.8m之间。大多数叠合板短边方向布置2排吊件，长边方向布置2或者3排吊件。

当长短边全部布置两排吊件时，长边弯矩较大，桁架沿长边布置更加有利。

当短边布置两排吊件长边布置三排吊件时，一般为长边方向负弯矩起控制作用，桁架沿长边布置更加有利。此方向布置桁架将大大提升对负弯矩的抵抗作用，降低混凝土开裂的风险。

因此在实际设计中，进行预制板拆分时，应尽量楼板主受力方向与预制板长边方向一致。若在某些特殊位置的楼板很难保证两者方向一致时，建议优先考虑预制板长边方向布置桁架。

2 预制叠合板楼板设计时，桁架规格如何选择？

答：

1）桁架的基本构成和命名规则

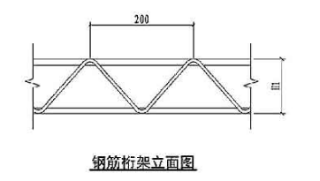

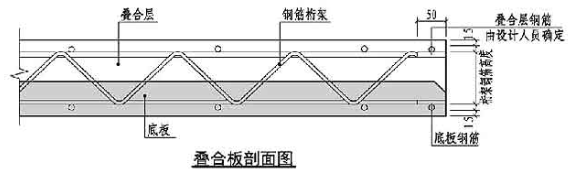

桁架高度/宽度是指桁架截面包围盒高度和宽度尺寸，不是上下弦筋中心的尺寸。一般桁架规格命名为A80/A90/A100/B80/B90/B100等。其中A表示桁架上弦筋采用HRB400 φ8的钢筋，B表示桁架上弦筋采用HRB400 φ10的钢筋。后面的数字表示桁架高度H1,比如A80桁架表示桁架高度为80mm。

2）桁架高度确定

桁架高度选择需要综合考虑楼板厚度、楼板顶部钢筋直径、楼板底部钢筋直径、桁架与底筋的相对关系、保护层厚度等确定桁架高度。

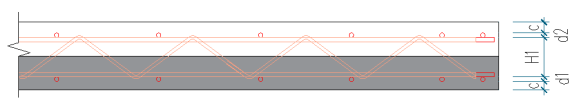

排列1：

桁架高度 ≤ 楼板厚度 - 保护层厚度c*2 - 底筋钢筋直径d1 - 顶部钢筋直径d2

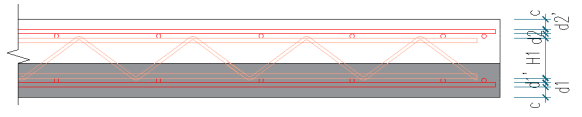

排列2：

桁架高度 ≤ 楼板厚度 - 保护层厚度c*2 - 底筋钢筋直径d1 - 底筋钢筋直径d1’- 顶部钢筋直径d2 - 底筋钢筋直径d2’

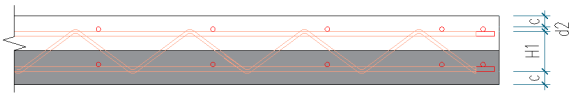

排列3：

桁架高度 ≤ 楼板厚度 - 保护层厚度c*2 - 顶部钢筋直径d2

在实际设计中需要根据不同的参数和排布情况，计算得到桁架高度。

3)A/B如何选择

按《桁架钢筋混凝土叠合板（60mm厚底板）》的分类，A表示桁架上弦筋采用HRB400 φ8的钢筋，B表示桁架上弦筋采用HRB400 φ10的钢筋。桁架上弦筋越粗，上弦筋抵抗失稳/屈服破坏的能力越强，能够抵抗弯矩的能力也越强。

参考图集中底板参数表的值，当板长不小于3720mm时，桁架采用B规格的桁架。当板长小于3720mm时，桁架采用A规格的桁架。

在实际设计场景中，需要根据板短暂工况验算的结果选择合适的规格。
