光伏支架模块常见问题（一）

1、程序默认的支架材料信息为Q235和C30，想要改成其他钢号怎么解决？

答：修改支架材料的信息可在右侧“添加”中进行修改，点击“添加”弹出“添加材料”对话框，然后选择要使用的材料钢号或强度等级后点“确定”即可，此时就可以在支架材料信息中选择想要的钢号或强度等级了。

2、檩条截面及檩条钢号怎么选择或添加？

答：修改檩条截面及钢号，需要点击“光伏面板信息”右侧的箭头，弹出“面板参数”对话框，然后在该对话框中可以修改檩条的截面和钢号，点击截面型号可以弹出“截面定义”对话框，然后可以对截面进行“添加”、“删除”和“修改”等操作。

3、薄壁型钢截面库中的“光伏单面卷边槽钢”和“薄壁槽钢-国标GB50018-2002”有什么区别？

答：光伏单面卷边槽钢中的截面是《光伏支架设计规范》中给出的截面类型，但该规范中仅给出了6种截面，不过程序也支持自定义添加；而薄壁槽钢-国标GB50018-2002中的截面类型是《冷弯薄壁型钢结构技术规范》GB50018-2002中给出的截面类型（不是我们常说的C形截面，C形截面是薄壁卷边槽钢），该截面可以选择规范中给出的，也可以自定义添加，计算上除了截面参数及截面特性再无其他差别。

4、横向榀编辑中的斜撑编辑（斜撑编辑仅支持支撑构件的定义和修改），需要输入起始点的绝对坐标（如下图），那绝对坐标的坐标原点在哪儿？坐标输入格式是怎样的？

答：光标放在某个位置即可显示该位置的绝对坐标（如上图红圈），对于上面的双立柱模型，前立柱的柱底即为绝对坐标的坐标原点（紫色圆圈），其他形式的支架可按以上操作自行判断，各支架形式中坐标输入格式为（Y，Z，X）。

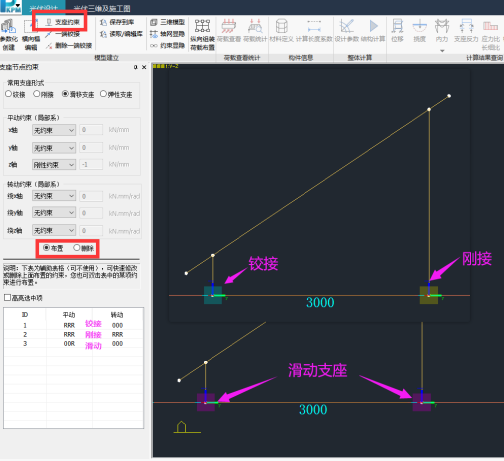

5、单榀支架的立柱支座约束怎么设置？不同颜色分别代表什么支座形式？

答：首先点击“支座约束”，然后选择常见支座形式如铰接、刚接或滑移支座，再点击“布置”后框选要布置约束的节点，右键确定即可；删除约束时点击“删除”菜单然后框选需要删除的节点即可。铰接、刚接和滑动支座分别用绿色、黄色和紫色表示，如上图。
