9月12日，“工程数字化大会2023”在上海成功举办。会上，由巴特勒与构力科技联合研发的门式刚架三维设计软件正式亮相！巴特勒（上海）有限公司设计总监韩小红在结构设计创新发展论坛中做《新三维门刚软件：传统设计流程的新视角》报告。

巴特勒（上海）有限公司设计总监韩小红

1

结构体系维度：各自为战vs整体统筹

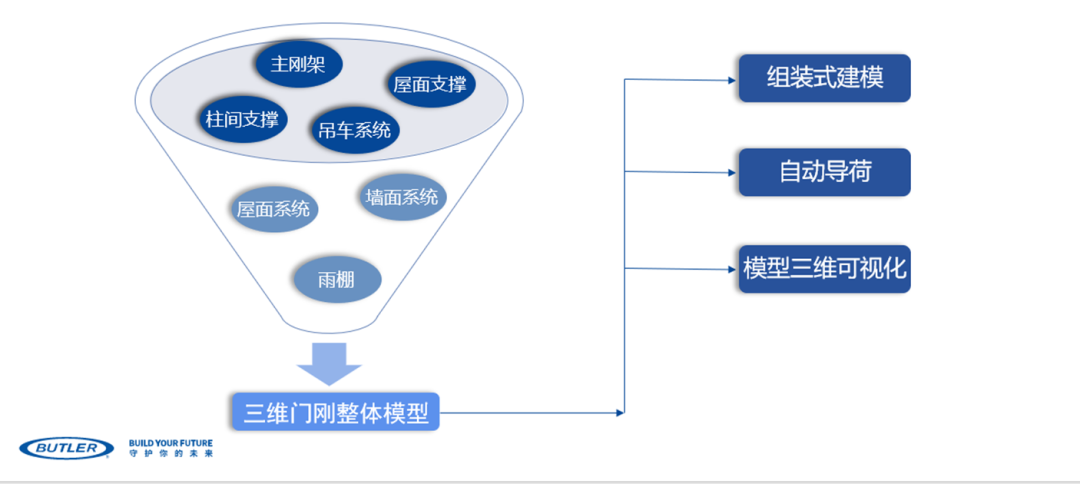

门刚作为工业结构设计的最常见结构形式，既简单又复杂，简单在结构形式和受力传导，复杂在各种细枝末节。传统设计模式下，用户对主刚架、柱间支撑、屋面支撑等门刚结构模块独立进行结构分析和建模计算；门刚三维软件则将之融为一体，各结构模块间的几何关联、力学关联等通过一系列衍生功能得以自动化实现。

在统一的模型空间内，工程师得以用“搭积木”的方式增量逐步建立起门刚整体模型，避免了大量重复冗余的建模工作（如轴网的重复搭建、柱间支撑中的刚架柱、屋面支撑中的柱顶系杆等）；横向/纵向榀编辑、导入和复制功能则使得主刚架、柱间支撑的建模过程得以批量实施。

针对一些标准环节，软件提供了参数化自动布置的功能(如多种形式的支撑布置、屋面次结构系统布置等)，进一步提升了建模效率。

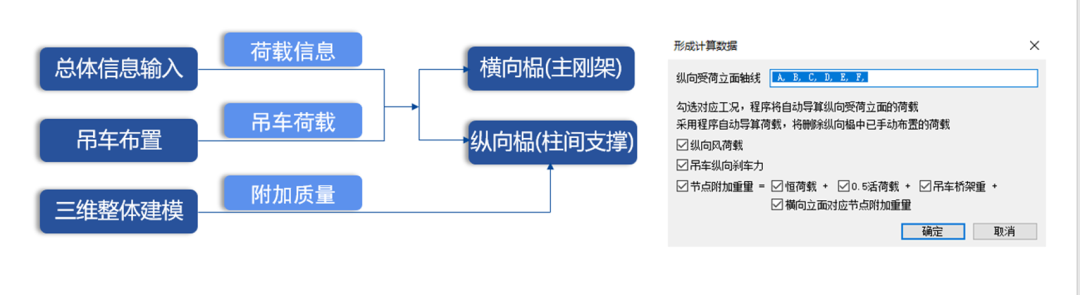

基于用户建立的整体结构模型，荷载的自动导荷功能得以实现，从而将用户从原先手动导荷、重复输入工况条件的工作中解放出来。

设计成果以三维可视化的方式进行展示，让工程师得以在结构设计阶段排查模型的错漏碰撞，并全方位审视模型的计算结果。

2

数据模型维度：破碎割裂vs互通共享

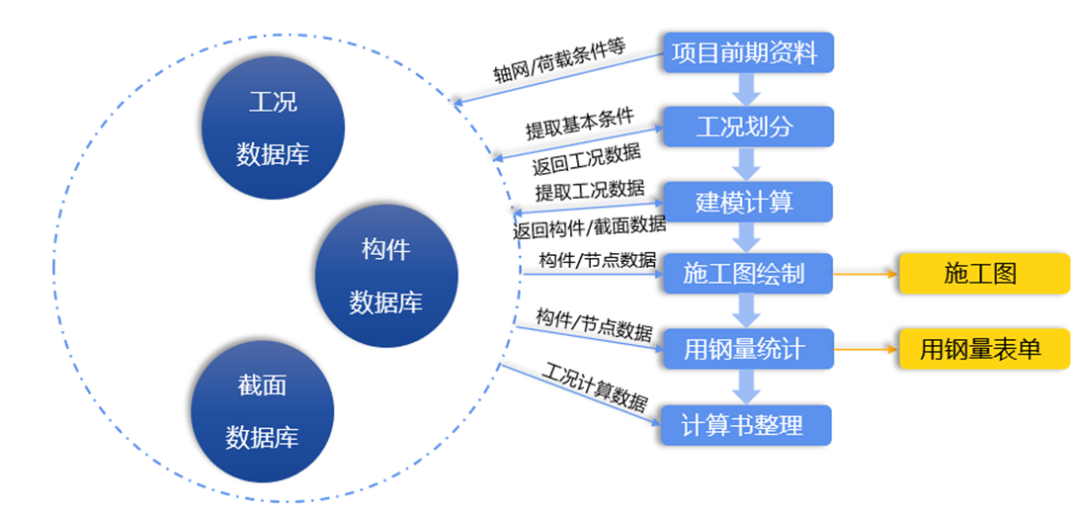

从数据角度看，一个门刚项目本质是一个数据模型，门刚项目的设计过程是对数据模型进行增删查改的过程。三维门刚软件将各设计环节形成的数据孤岛相互连通、形成统一的数据模型，减少了原设计过程中形成的冗余重复环节：如工况条件重复输入、施工图绘制、构件用钢量统计等。

三维门刚软件对传统设计流程的提升主要体现在效率和质量两个方面，在数据输入、建模计算、施工图绘制以及用钢量统计等方面均有较大提升。

详情可点击查看：PKPM结构V2全新三维门刚项目实测：江苏某工业厂房设计

PKPM将携手巴特勒，面向设计端的需求，对门式刚架三维设计软件持续进行完善，为设计人员提供更高效的设计工具和更好的设计体验！
