推广数字化审查、探索推进BIM审查和人工智能审查是近年来的行业热点，大家对智能化审图软件期待满满。2022年PKPM推出了CAD版的结构施工图审查软件，支持AutoCAD、中望和浩辰三大平台，可与CAD平台的插件兼容使用，获得了用户的一致认可。V2我们继续发力，推出了许多减时增效的新功能。

智能V2，全新体验！快来下载👉

https://www.pkpm.cn/product/download/downloadDetail?id=701&downloadType=1

图纸+配筋简图

设计人员将配筋简图衬在图纸下方进行配筋校对，审图人员收到的施工图设计文件也多为配筋简图，因此施工图审查软件（SGT-CHK）全面加强“图纸+配筋简图”（以下简称简图方式）的校审方式。整体校审过程仅需三步：“导入简图→参数设置→拉框校审”。功能与“图纸+模型”（以下简称模型方式）一致，有三大校审板块：图面检查、配筋校核和规范审查。对于PKPM结构计算软件导出的配筋简图，还可进行图模一致性检查。

，时长00:23

附加小优势：

· 如果图纸中已经插入配筋简图，可直接拉框校审。

▪ 支持做成参照或块的配筋简图。

简图方式除了更符合各位小主目前的工作现状外，与模型方式相比，在软件机制中两者有何不同？

模型方式与简图方式对比

对比1——设计信息：材料强度、抗震等级、构件属性等

▪ 模型方式：直接从模型读取

▪ 简图方式：通过参数手动输入

模型方式参数

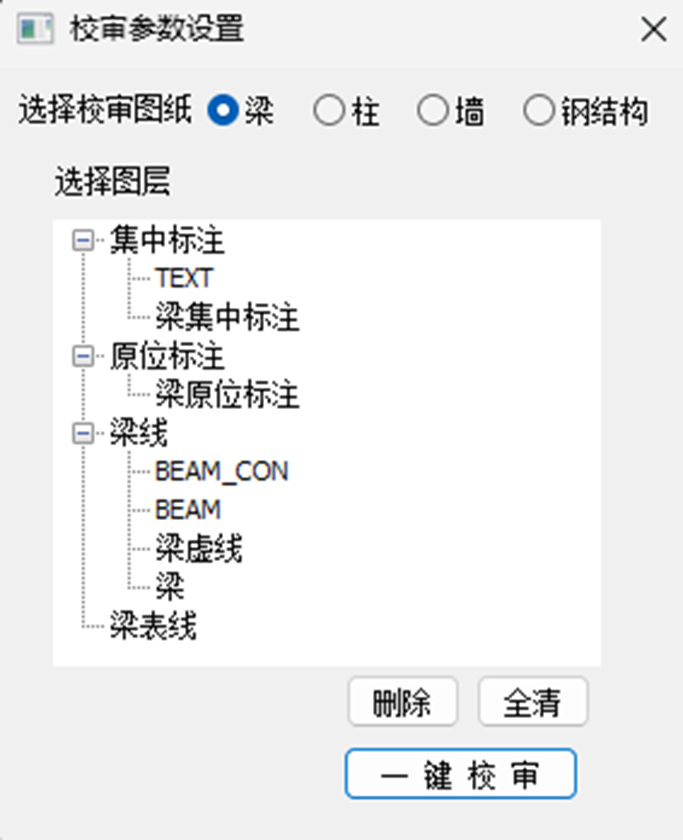

简图方式参数

对比2——计算配筋面积的取值精度

两种方式均可考虑钢筋截断，取截断点的计算配进行配筋校核，保证设计结果的安全性。不同的是：

▪ 模型方式：读取模型中各截面准确的配筋面积

▪ 简图方式：按简图中取整后的面积线性内插

对比3——构件连接关系

以腰筋校审为例，要扣除板厚计算腹板有效高hw，模型方式可对比梁两侧楼板的厚度和标高信息，取最不利位置校审。简图方式则是按统一的板厚参数计算。

针对上述的差异，小编建议可按下述场景，选择最适合您的校审方式：

如果您是设计人员，推荐使用模型方式。因为模型包含工程设计的全部信息，可减去大量的参数设置，校审的全面性和准确度更高。程序在读取模型的同时，配筋简图也一并包络导入，使自校工作变得简单轻松。

如果您是审图人员，则可选用简图方式。毕竟在施工图审查环节，配筋简图是配筋校核的主要依据，有文件小传输快、方便存档等特点，可快速审查重点问题。

图面检查

频繁改图难免会出现笔误的情况，虽不违反强条，但就像错别字影响阅读体验一样，对施工方看图造成了一定的影响。图面检查主要从三个方面保证梁、柱、墙图的书写正确性，确保图纸符合精细化审查的要求：

▪ 构件名称：编号重复、标高重叠等

▪ 截面尺寸：主次梁高、截面与尺寸标注匹配、平面图与详图匹配等

▪ 钢筋配置：直径规格、分排根数、钢筋截断、纵筋与箍筋肢数匹配等

识图优化

▪ 支持连续梁跨智能截断，减少误审构件，提高校审意见准确性

▪ 支持同一连续梁多集中标注识别，方便人工看图。

校审意见单

图纸校审结束后，新增导出《校审意见单》的功能，方便校审记录留痕。

自动存档

对于已审图纸，再次打开可在已审的基础上继续操作，保证校审工作的连续性。

▪ 自动保存工程路径

导入模型或配筋简图后，自动记录文件所在路径。

▪ 自动保存楼层信息

图纸校审后，自动保存图纸对应的楼层信息，以及多自然层包络后的配筋结果。

▪ 自动保存交互操作

手工交互的识图信息也可自动保存，再次识图可按交互后的结果进行校审。

BIM审查导出插件

针对已推广BIM报审的地区，可在CAD版的施工图审查软件中启动【导出BIM】命令，将报审所需文件上传到各地的审查平台上。

下期将分享在规范校审方面的改进，敬请期待！
