绘制柱施工图时，设计师最希望软件代替人工解决的问题是什么？在采访多位一线设计师时，大家异口同声给出了答案——归并。当工程的框架柱数量较多时，人工归并很难把握好归并的强度，还经常会有错选、漏选等情况发生。对于大量样本的筛选工作交给软件处理是最合理的，但是如何能将程序的准确性和设计师的归并经验结合到一起呢？不妨看看V2柱图给你的解决方案。

1、分层归并与全楼归并

软件提供了分层和全楼两种归并方式。分层归并是最常见、最基础的一种，其针对当前钢筋层柱的计算面积、标高等主要数据进行筛选、归并。而全楼归并是在分层归并的基础上，融入了对各钢筋层柱竖向归并的考虑，它的主要特点是全楼一个柱串采用统一编号。这样的归并方式虽然会导致编号数量的增加，但是在设计中更便于校核，同时在实际施工时，也方便施工单位根据同一编号的柱进行备料、下料等工作。基于这些优势，全楼归并的方式正逐渐为主流归并方式。

2、归并系数的调整

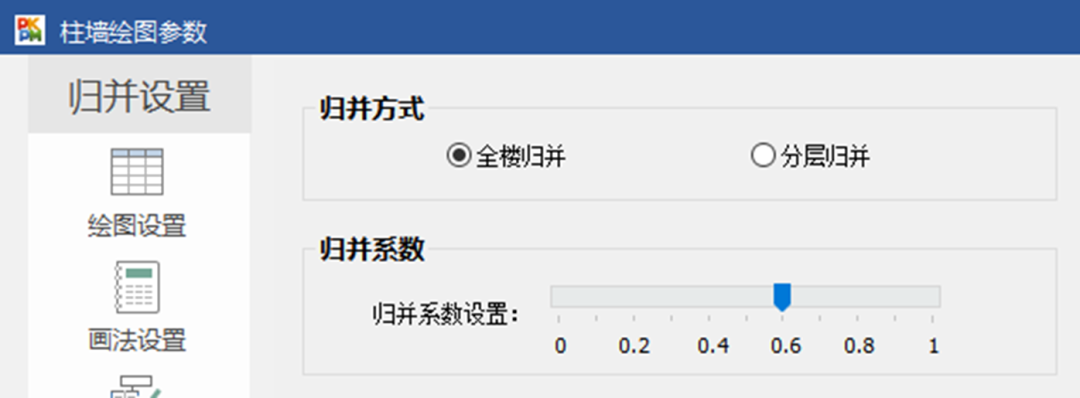

市场对工程用钢量的控制越来越严格，而归并强度是影响柱用钢量的主要因素。V2柱图可以通过调整归并系数的方式控制程序的归并强度。其中“0”代表将所有的柱进行一次选筋，然后对配筋完全相同的结果进行合并；“1”代表将几何截面相同的柱全部归并成一个编号，再根据配筋最大值进行选筋。除去这两种最极端的情况，其余0.1~0.9之间系数越小，归并选筋结果越经济，归并后的柱编号数量越多。经统计，V2柱图在相同归并系数下，最终的成图结果，不会出现配筋不同、编号相同的情况，且选筋结果的钢筋量低于其他软件10%~20%。

3、归并算法的介绍与实测

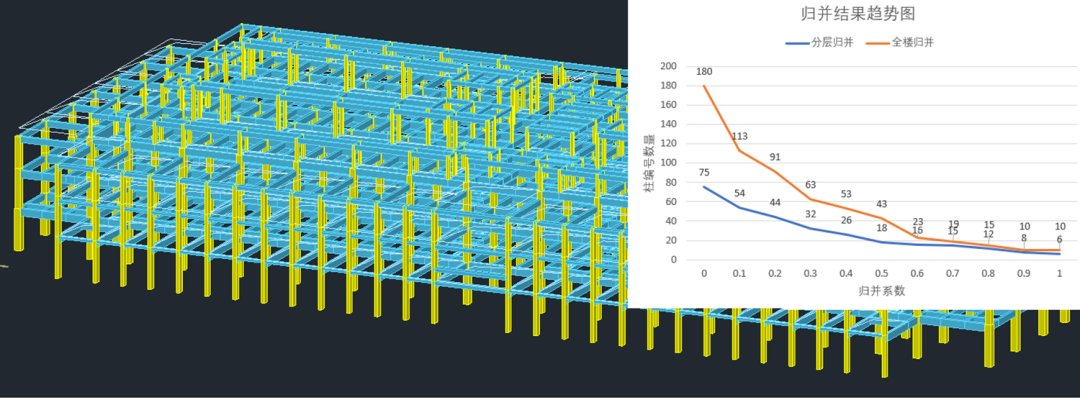

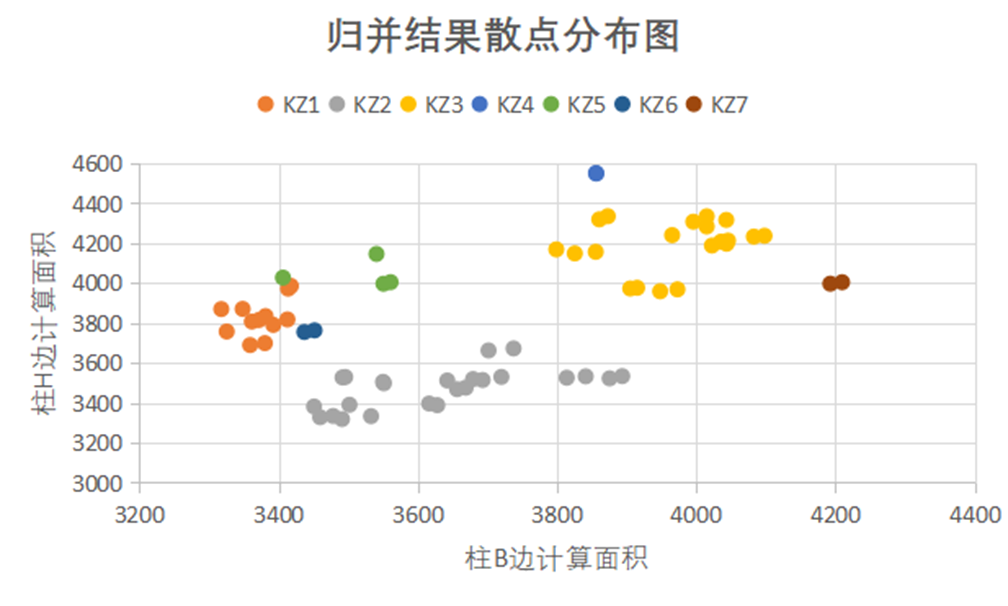

与其他软件不同，V2柱图不需要设置基准值、差值或百分比这种限制因素，归并算法根据设计师的归并习惯内置了多种筛选项进行综合考虑。归并算法的实战效果如何呢？让我们看看下面这个案例，该项目为框架结构，抗震设防烈度为7度0.15g，砼框架抗震等级为二级。以首层为例，共有180根柱子。分层归并和全楼归并下各归并系数对应生成的柱编号数量见下表。归并结果的分布非常均匀，不会出现严重的断层现象。相信不论是哪种条件下的项目，都能找到最经济且合理的选筋方案。

4、编号排序的设置

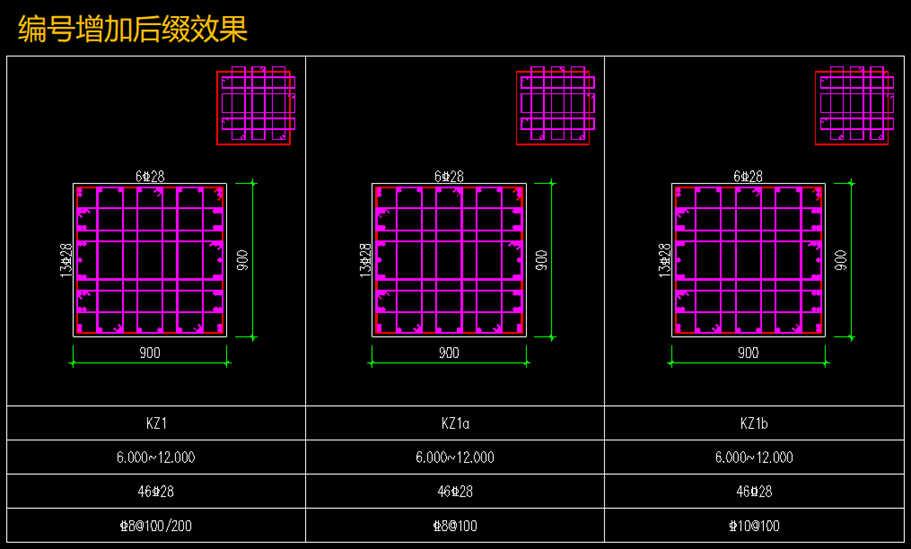

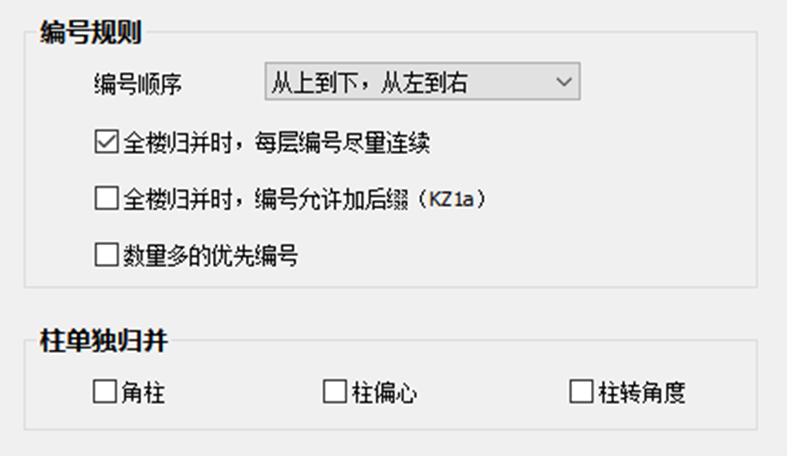

结合设计师的绘图习惯，我们对编号规则也开放了多项参数，通过设置可以对编号增加后缀、对数量多的柱优先编号，还可以对角柱、偏心柱、带角度的柱单独进行归并。以保证提高成图效果，减少用户的后期修改工作。

5、小结

      归并是柱施工图设计过程中最关键的一步，也是最众口难调的部分。不同的项目、不同的设计习惯都有可能影响最终的结果。也希望各位设计师在使用过程中将问题或需求反馈给我们，PKPM也会不断更新改进，将最好的产品展现给用户。
