一

项目信息

1.1 项目名称：某工业机房

1.2 设计单位：上海建筑设计研究院有限公司

1.3 项目概况：单体地上3~5层，结构高度约30m，标准层高为4.2m。体系为钢筋混凝土框架结构，楼盖采用钢次梁+压型钢板组合楼盖，屋顶采用大跨钢梁。

图1 结构方案模型

二

AID应用需求

结构方案阶段，考虑到钢梁跨度与受荷面积差异较大，基于初始模型对钢次梁进行自动化截面设计，保证安全的同时，提高经济性。

三

PKPM-AID应用成果

利用截面优选，优化钢次梁：10min用钢量降低176t。

（1）将全楼钢组合次梁加入AID设计组，添加常用的成品型钢截面

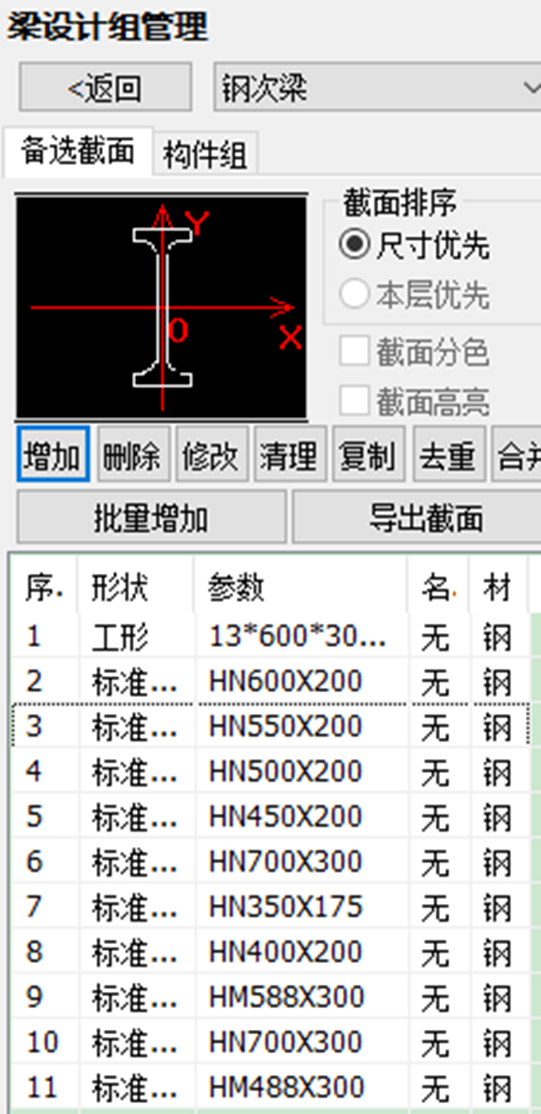

图2 生成设计组添加备选截面

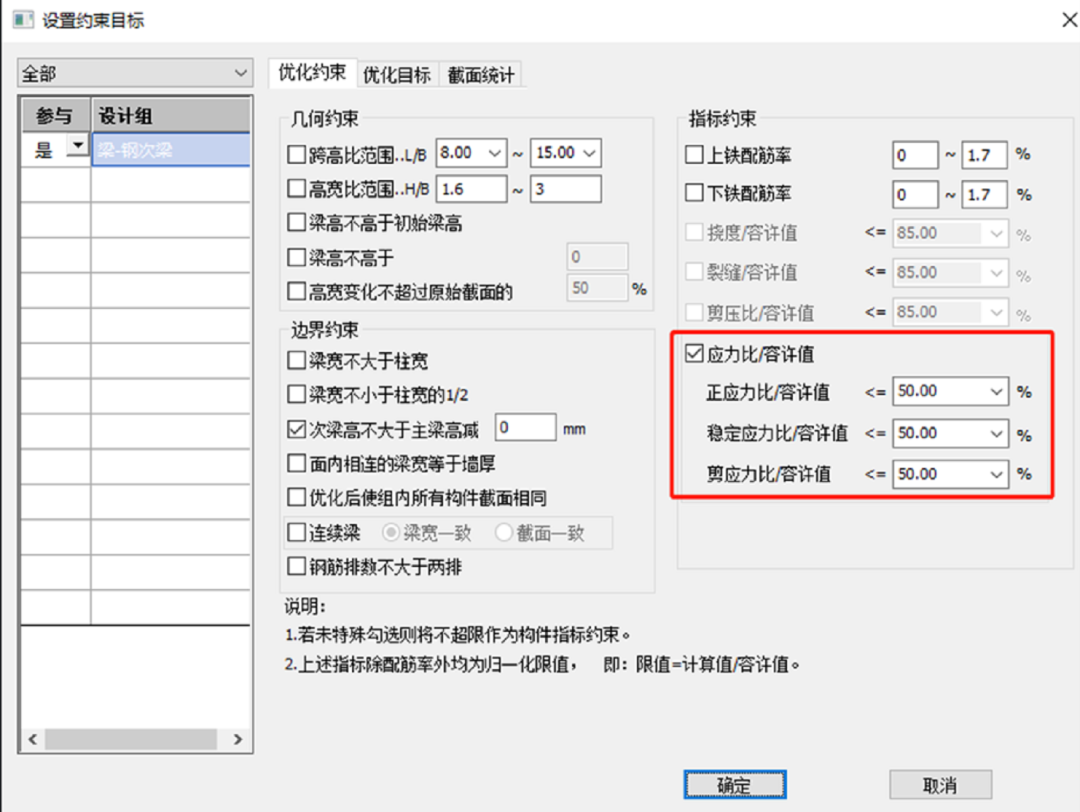

（2）在截面优选设置中控制钢组合次梁优化应力比不突破0.6（考虑组合梁）

图3 备选截面

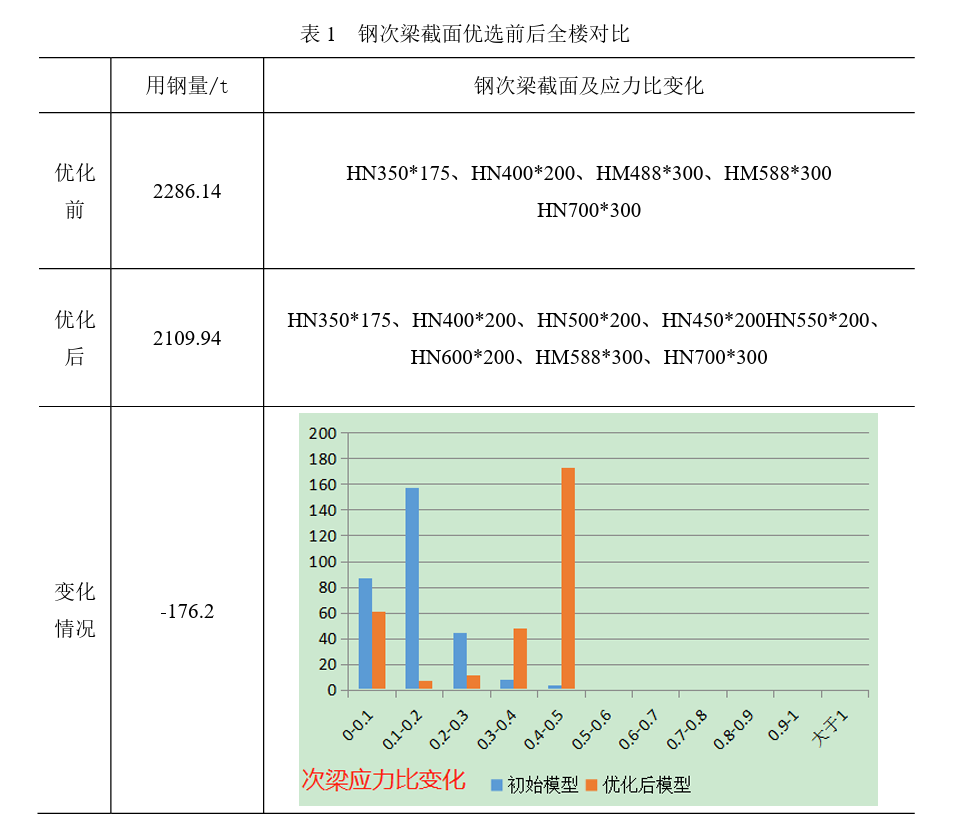

图4 钢组合次梁优选应力比

约束

（2）启动AID截面优选，用时10min，用钢量降低176t，优化前后对比如下

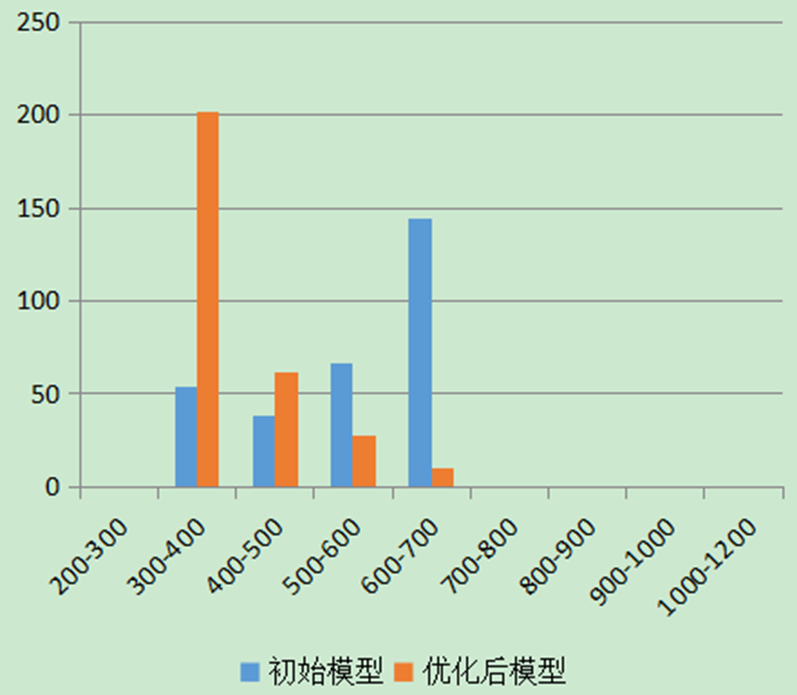

图5 AID优化后梁高普遍减小

图6 AID优化用钢量递减过程

四

总结

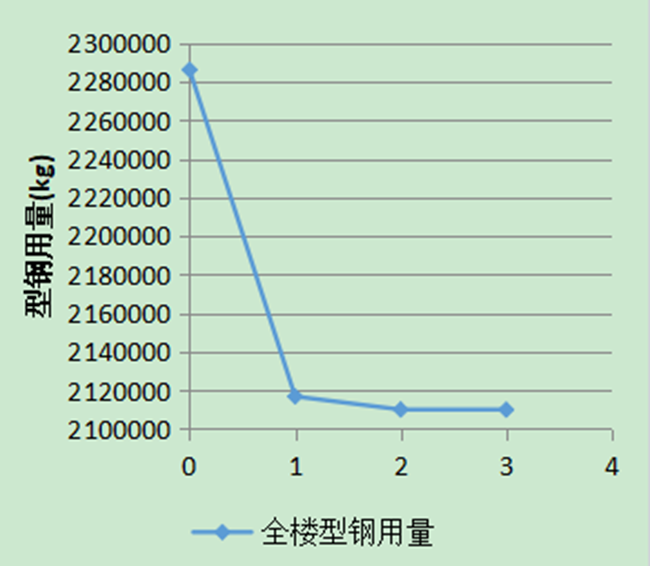

1、上海院在此项目中运用PKPM-AID调整钢次梁截面,仅用10min用钢量降低176t，同时梁高得到有效减小，对净高控制更加有利；

2、应用PKPM-AID对钢结构进行自动化设计，帮助设计院快速获得安全经济又快速的结构方案，摆脱了传统逐根梁定义截面的麻烦。
