问题汇总:

Q1：倒T型地基梁底筋计算值为什么不等于勾选按腹板、翼缘分开显示的数值之和？

Q2：结构嵌固端设置在地下室顶板，为什么地下一层与地上一层的楼层剪力不完全相同？

Q3：布置压型钢板组合楼板后，在组合楼板施工图出不了计算面积是为什么？

Q4：同一个模型的同一根柱子，为什么V1.4版本和V1.3版本计算出的柱节点域剪压比限值一个为0.35，一个为0.53？

Q5：模型是框架结构，在“特殊梁”菜单下取消对次梁点铰，查看梁施工图次梁没有按照梁Lg生成配筋，为什么？

Q1：倒T型地基梁底筋计算值为什么不等于勾选按腹板、翼缘分开显示的数值之和？

A：

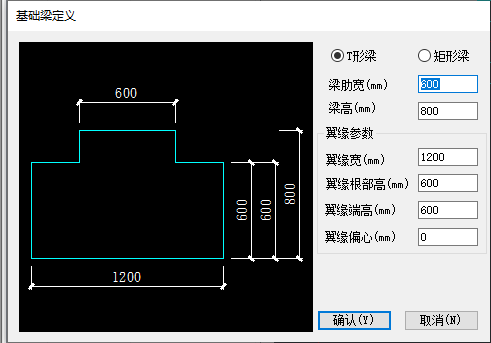

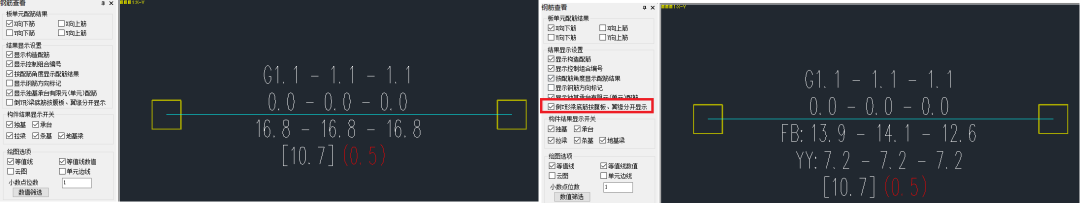

如下图1，倒T型地基梁底筋勾选按腹板、翼缘分开显示，腹板计算值与翼缘计算值之和不等于未分开显示值。

图1

目前程序处理的原则如下：

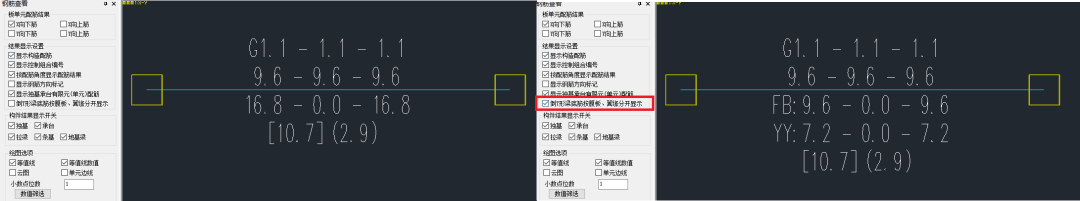

（1）当腹板为构造筋：地基梁钢筋=FB钢筋+YY钢筋（下图2）

图2

（2）当腹板为计算钢筋，且腹板计算钢筋大于全面截面构造钢筋：地基梁钢筋=FB钢筋（下图3）

图3

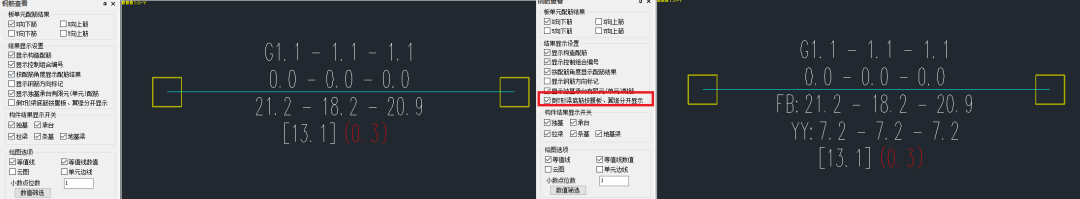

（3）当腹板为计算钢筋，且腹板计算钢筋小于全面截面构造钢筋：地基梁钢筋=全面截面构造钢筋（如图1），核算如下：

图4

Q2：结构嵌固端设置在地下室顶板，为什么地下一层与地上一层的楼层剪力不完全相同？

A：

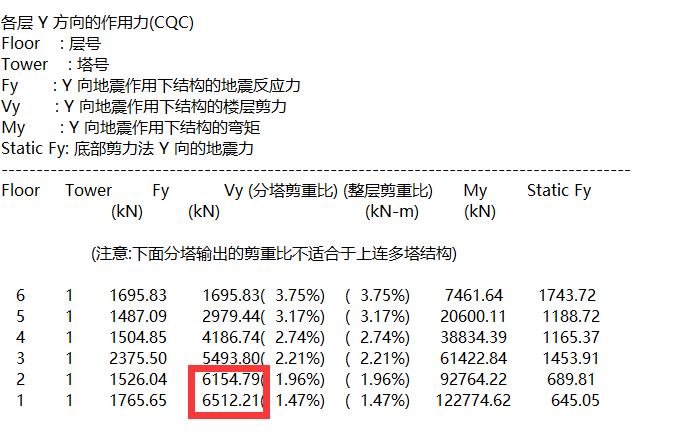

如下图，用户模型设有一层地下室，地下室顶板嵌固，计算出来Y向地震作用下结构的楼层剪力在嵌固端上下层差异较大，用户理解地下室无地震作用，嵌固端相邻的上下层楼层剪力应该差不多。

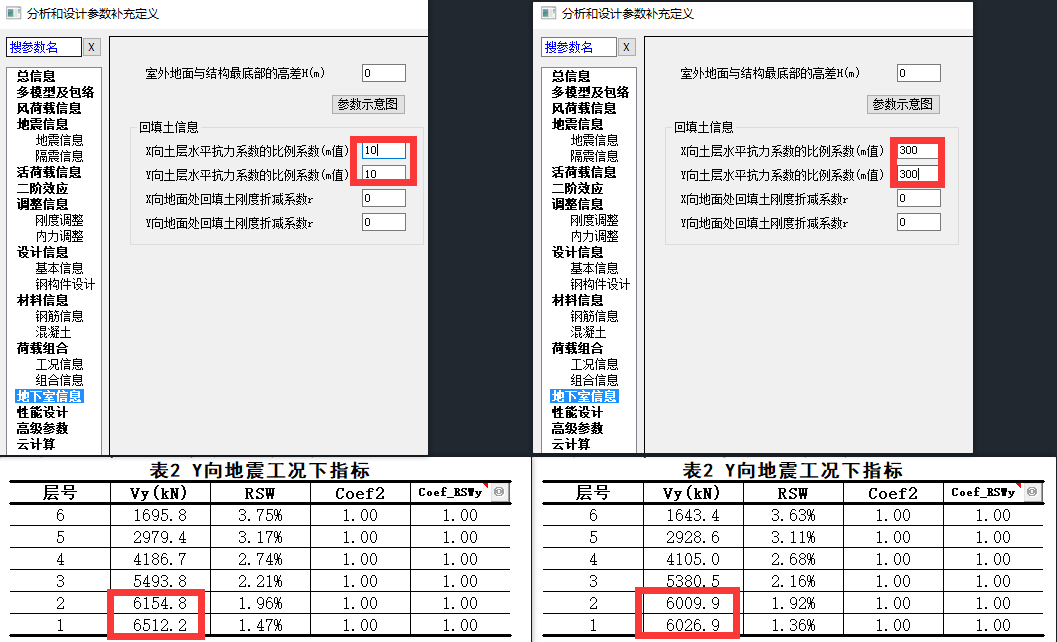

软件在处理地下室约束时并非完全的力学固结约束，是按实际考虑土的约束作用，使地下层相对地上层的约束较大。以用户模型Y向楼层剪力为例，如下图，将参数中的地下室参数m值取较大值时，则可知：此时地下层约束作用加强，地下室的剪力与地上层也更加接近。

Q3：布置压型钢板组合楼板后，在组合楼板施工图出不了计算面积是为什么？

A：

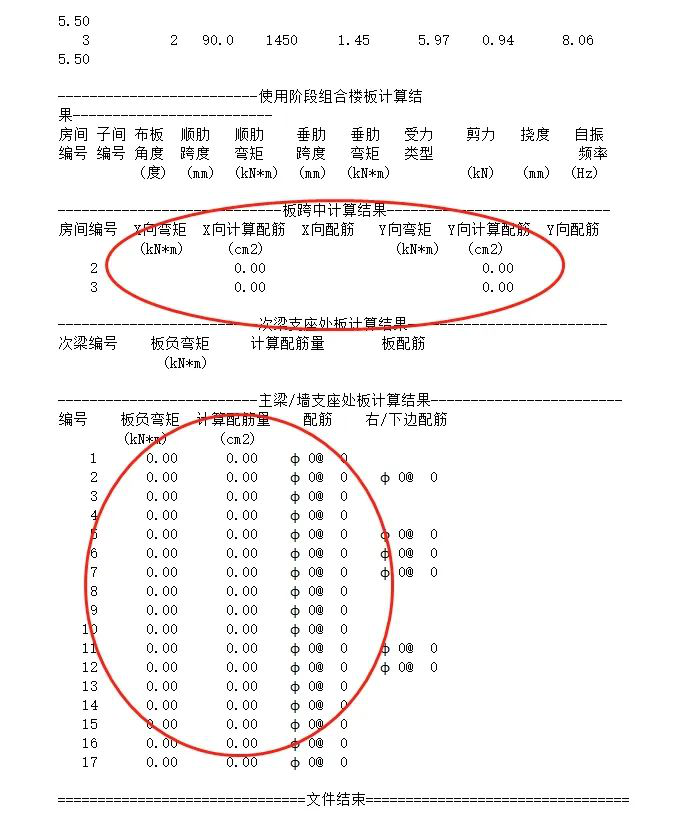

如下图，用户布置了组合楼板，到组合楼板施工图查看施工阶段的配筋却全是0。

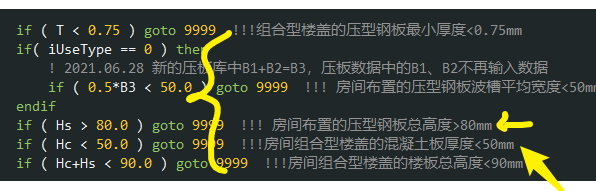

经过查询，程序对于压板布置要求厚度小于80mm，混凝土部分板厚度大于50mm（用户模型为45mm），否则不予输出计算结果。

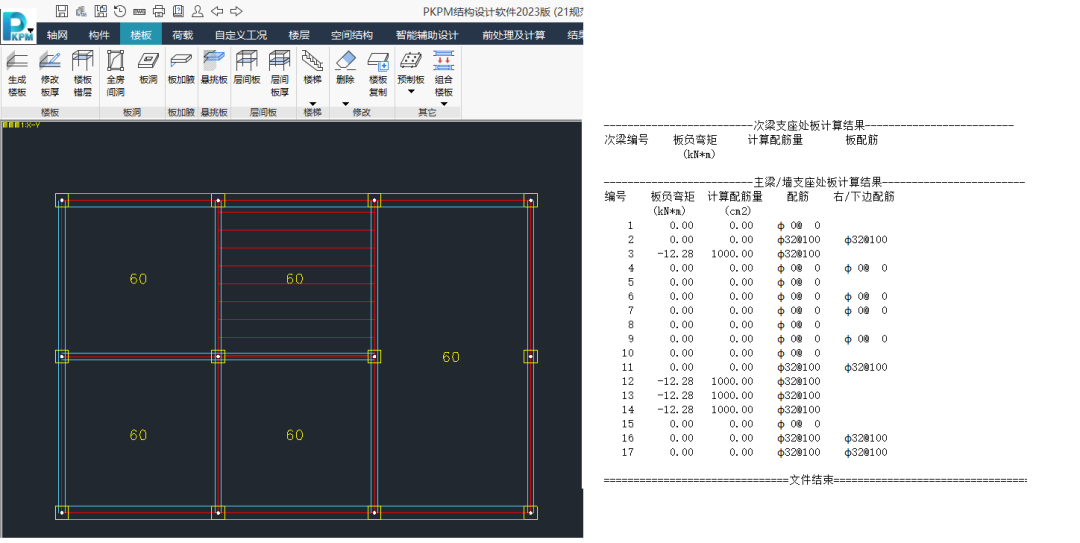

将模型楼板厚度修改为60mm，也即混凝土部分板厚度大于50mm，则程序正常进行计算，如下图。

Q4：同一个模型的同一根柱子，为什么V1.4版本和V1.3版本计算出的柱节点域剪压比限值一个为0.35，一个为0.53？

A：

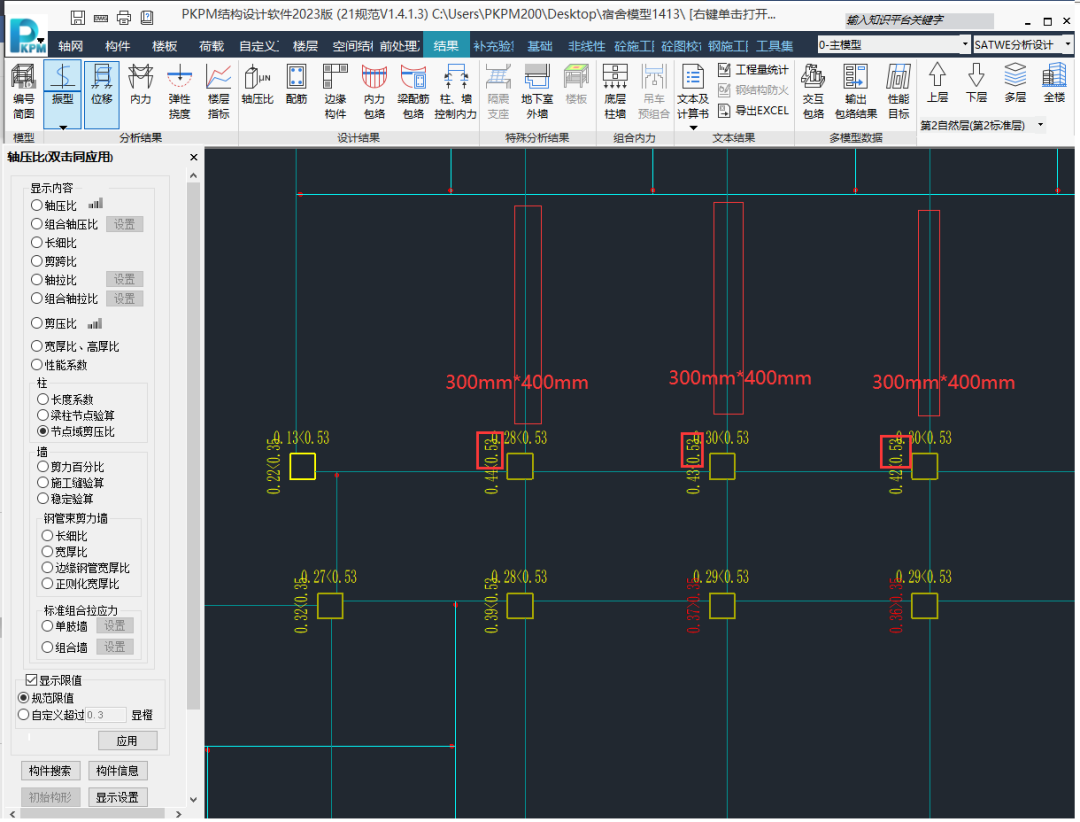

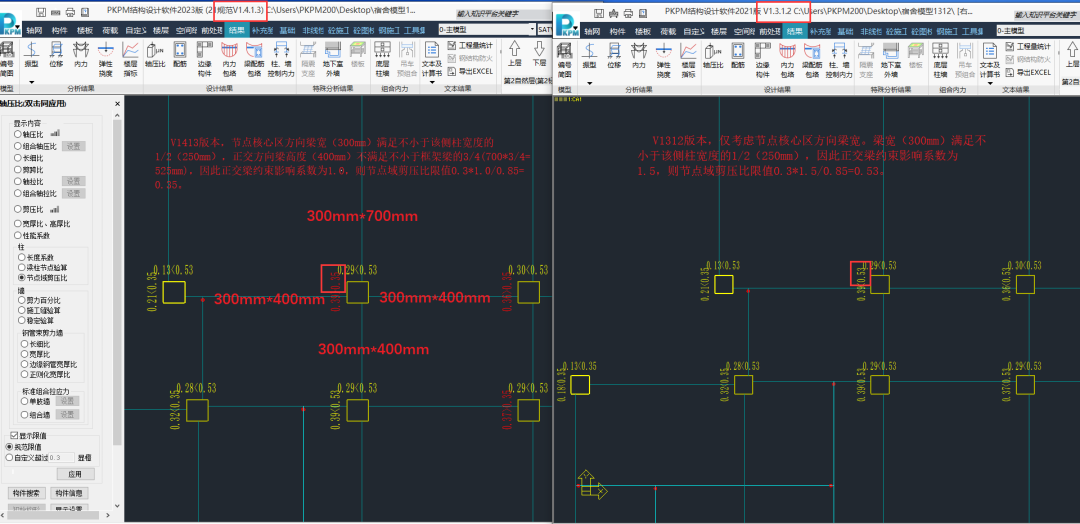

如下图，同一个模型的同一根柱子，在V1.4版本中计算出柱节点域剪压比限值0.35，V1.3版本计算出的柱节点域剪压比限值0.53。

经查询，原因是V1.4更新完善后，与V1.3对于正交梁约束影响系数的取值判断条件变化了。V1.3版本对约束影响系数的取值只考虑了“梁柱中线重合、四侧各梁截面宽度不小于该侧柱截面宽度的1/2”这一个条件，而V1.4版本除了这一条外，还增加考虑了正交方向梁高度不小于框架梁高度的3/4”条件。核算如下：

对于V1.3版本：

节点核心区方向梁宽（300mm）满足不小于该侧柱宽1/2（500/2=250mm），因此正交梁约束影响系数为1.5，则节点域剪压比限值为0.3x1.5/0.85=0.53。

对于V1.4版本：

节点核心区方向梁宽（300mm）满足不小于该侧柱宽1/2（500/2=250mm）,正交方向梁高度（400mm）不满足小于框架梁的3/4（700x3/4=525mm）,因此正交梁约束影响系数为1.0，则节点域剪压比限值为0.3x1.0/0.85=0.35。

将V1.4版本上部相邻梁截面由300mmx700mm修改为300mmx400mm；则正交方向梁高度（400mm）不满足小于框架梁的3/4（400x3/4=300mm）,因此正交梁约束影响系数为1.5，则节点域剪压比限值为0.3x1.5/0.85=0.53。

Q5：模型是框架结构，在“特殊梁”菜单下取消对次梁点铰，查看梁施工图次梁没有按照梁Lg生成配筋，为什么？

A：

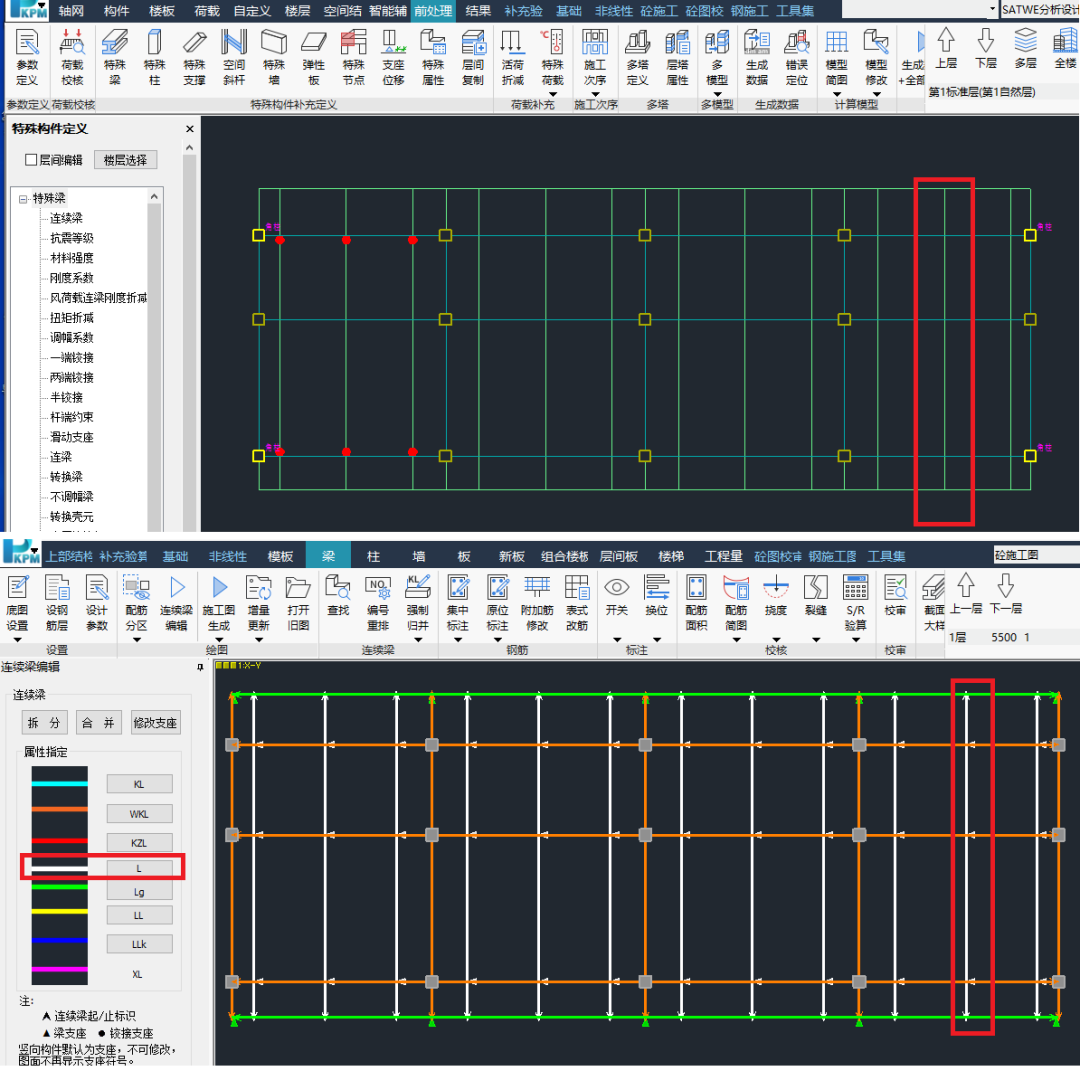

如下图，在前处理“特殊梁”中对次梁梁端取消点铰，查看梁施工图次梁没有按照梁Lg要求生成配筋。

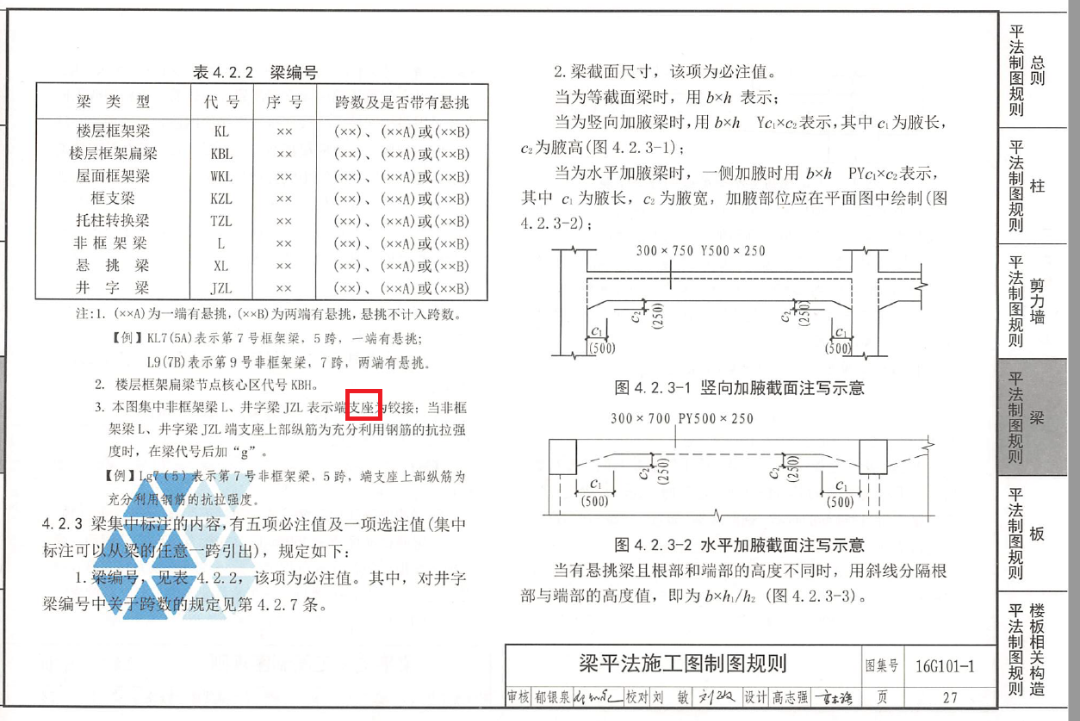

分析原因：模型所示的梁梁端并不是支座，而是悬挑，不符合图集中的梁端为支座的要求，所以这里没有生成Lg梁。

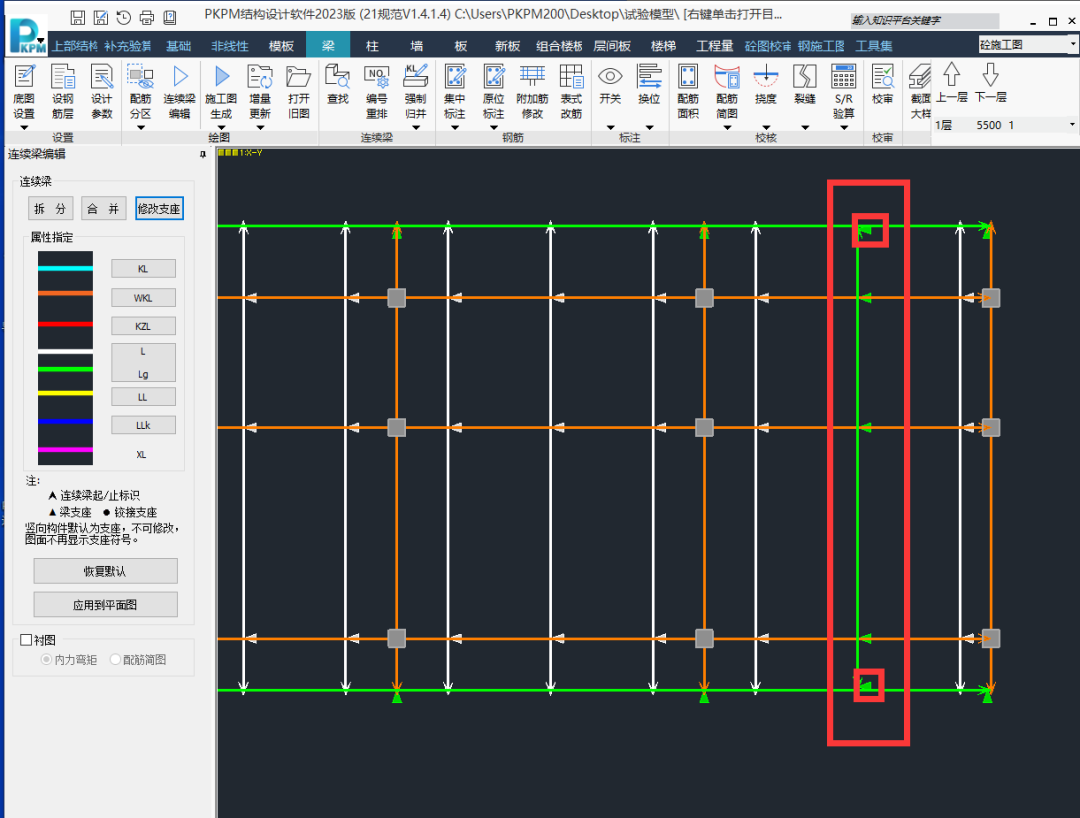

修改该次梁梁端为支座，则生成了梁Lg，如下图。
