上篇文章我们介绍了PKPM砼结构施工图软件可以从如下方面比较长久地帮助到结构工程师：

1、与用户默契配合提高自动成图质量，值得长期信赖；

2、BIMBase达成高质量施工图底图，发展潜力可期；

3、PKPM全系列软件支撑靠谱的“边改边审”，创新源于努力。

结构设计在追求效率的同时，不能一味被甲方牵着鼻子走，尤其在优化设计方面不能走极端，触碰结构安全红线的教训是众多和惨痛的，笔者见过不少，不好多说，又不能不说。PKPM软件自诞生以来，一直艰苦恪守着帮助结构工程师守住安全红线的原则，本文通过PKPM砼结构施工图软件中的几个功能，再次提醒结构工程师要牢记结构安全底线：

01

梁选筋包络值问题

梁选筋问题还不简单吗？其实不然！

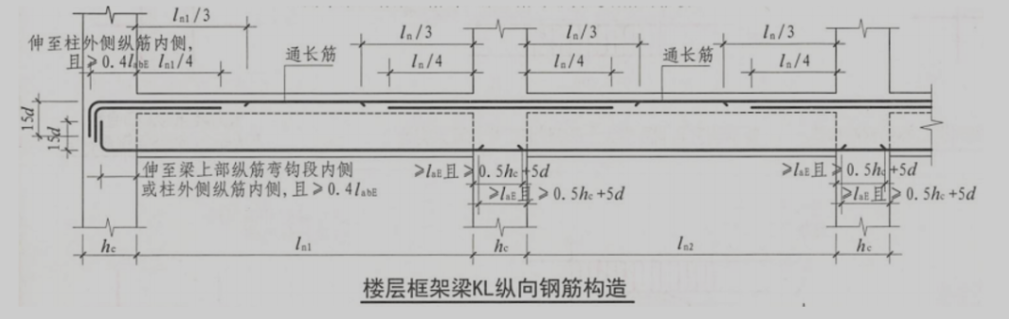

看个小例子：SATWE软件会在节点之间划分梁段，再分别输出9个截面的计算结果。但如下图22G101图集所示，梁上部支座筋应覆盖的范围应是全梁净跨的Ln/3。施工图中要有明确的连续梁和梁跨概念，并非节点间范围。

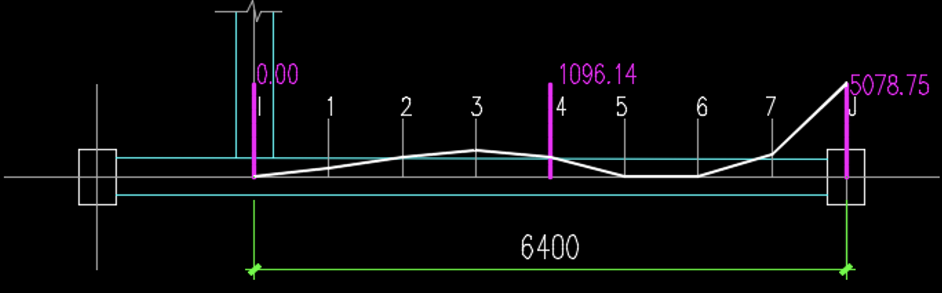

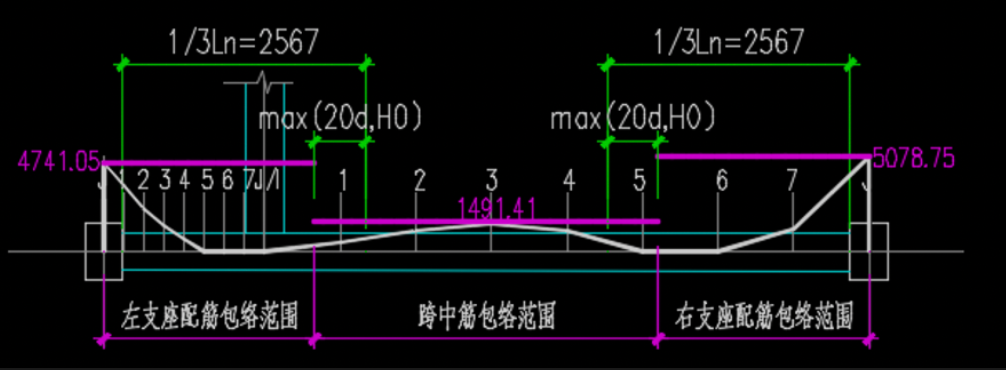

若只按照SATWE包络结果配筋，由于梁跨中上筋受次梁节点影响，计算面积仅为1096.14，而PKPM梁施工图软件按实际跨度处理后，计算面积为1491.41，相差26.5%。PKPM施工图软件聚焦规范和图集构造的影响，对SATWE计算结果做了精细化处理和补充。

02

柱箍筋选筋问题

再来看一个柱箍筋选筋的例子：

PKPM柱施工图软件在处理箍筋选筋时，会根据实配钢筋直径和肢数计算箍筋间距，同时考虑规范构造要求与用户在参数设计中输入的纵筋净距，从两个方面共同保障设计结果的正确性与合理性，如下图所示：

另外，PKPM柱施工图软件（V2版本）还支持型钢混凝土柱的选筋和绘图，并支持多边形复合箍的箍筋形式，在计算箍筋长度时实现了按照实际角度考虑箍筋贡献的有效面积，如下图所示：

03

剪力墙边缘构件选筋问题

剪力墙边缘构件配筋设计有很多门道，倾向于优化还是安全，变化空间很大，PKPM砼结构施工图软件采用如下办法帮助广大结构工程师守住安全底线：

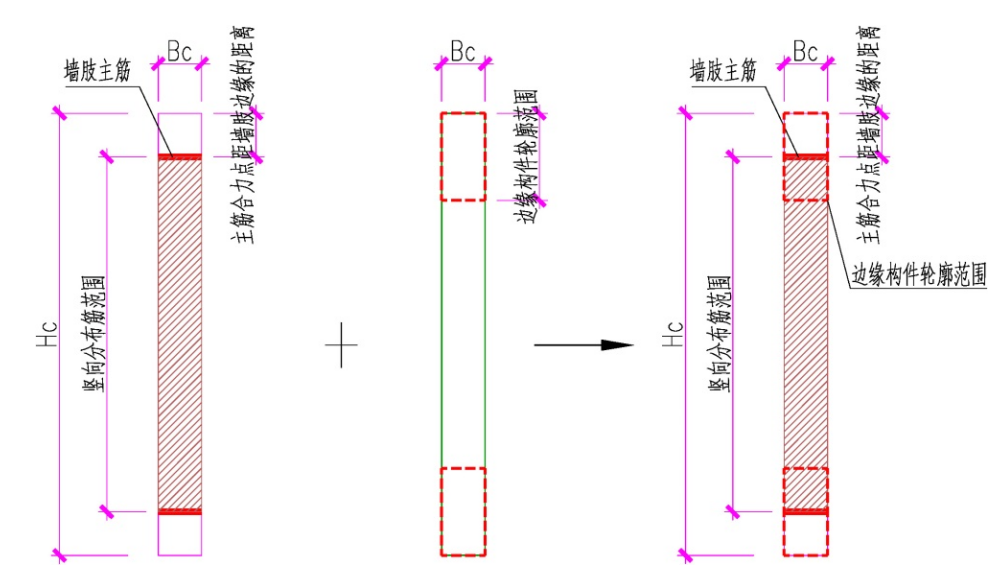

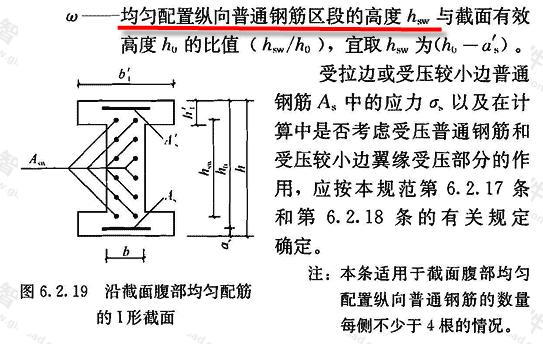

对于计算控制的边缘构件，墙施工图在计算配筋面积时默认按《混规》6.2.19条考虑合力点概念，边缘构件计算值涵盖轮廓范围内的墙肢端部主筋及部分竖向分布筋。为了满足优化设计需求，SATWE软件补充验算参数中增加了“是否考虑竖向分布筋范围”的选项，但我们仍然要向广大结构工程师不断呼吁和强调，结构优化方案要有底线！

04

总结

本文通过梁、柱、剪力墙边缘构件等施工图设计中的问题，介绍了PKPM砼结构施工图软件帮助结构工程师守护安全红线的一些做法，像这样的例子还有很多。PKPM软件处于中国建研院大环境下，守护结构安全的思维深入基因，在行业发生深刻变化的过程中，会一如既往地继续担任高质量建筑结构的守护者。
