在实际工程项目中，结构专业的重要性毋庸置疑。在以往的设计阶段，结构设计师依靠二维图纸进行批注操作，以对接各专业的图纸问题；然而，二维图纸的局限性往往使得某些专业问题难以清晰传达，这不仅限制了设计效率，也增加了跨专业沟通的难度。

三维设计的核心理念——BIM技术，正以其强大的三维协同能力，重塑行业的未来。BIM技术的核心不仅仅在于三维建模能力，更在于其背后的协同模式。不仅体现在设计单位专业内与专业间进行数据和文件交互、沟通交流等的协同工作，也涉及项目业主、设计方、施工方、监理方、材料供应商等各方之间进行文件交付、沟通交流等的协同工作。

本文将以生动的场景案例展示结构专业设计师如何借助BIMBase浏览器，大幅提升协同设计的效率。通过BIMBase浏览器，结构设计师能够跨越二维与三维的界限，实现更高效、更精准的设计审查，为项目的成功奠定坚实的基础。

场景1：多格式合模

A-结构设计师

这个项目某个建筑物的结构主体是混凝土结构，其中有部分钢结构构件，比如钢雨棚、大跨屋盖等。为了保证计算结果的准确性，我要用不同的软件来计算不同的“部位”。混凝土结构构件用PKPM等结构计算软件进行建模，而钢结构部分的构件又要用Staad pro等软件进行建模。好麻烦呀！@我自己

功能说明

在实际工程项目中，经常会遇到这种情况，结构设计师会选择特定的软件对不同部位进行建模和计算。这使得一个完整的结构模型变得割裂开来，也为后期模型的集成增加了不少工作量。此时，BIMBase浏览器的多格式合模功能就显得尤为重要。结构设计师可以利用这一功能，将不同软件生成的模型数据统一导入BIMBase，实现无缝集成。无论是JWS、YJK还是STD，亦或是RVT、SKP、P3D，BIMBase浏览器都能“照单全收”！

场景2：二维图纸批注

B-结构专业负责人

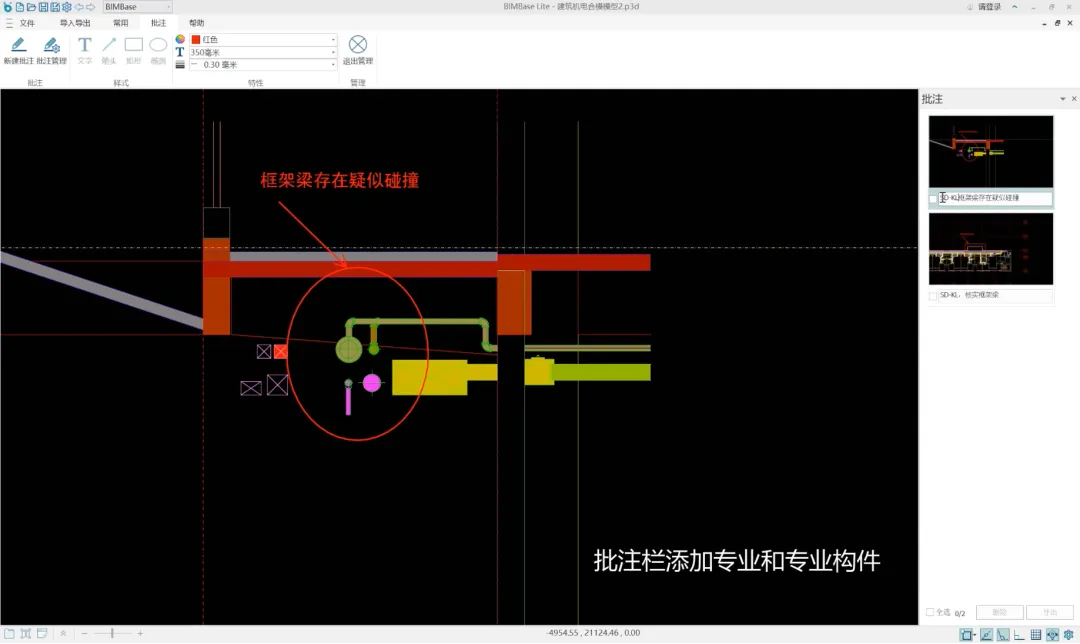

我在审核我们的图纸时，初步发现悬挑楼板下方的框架梁可能存在的碰撞问题。我已经用BIMBase浏览器的批注功能在图纸上标记了疑似碰撞点。这个问题需要由负责的结构设计师和给排水设计师进行进一步的检查和分析。@A-结构设计师 @C-给排水设计师

功能说明

在集成模型浏览过程中，如果遇到模型碰撞点，BIMBase浏览器支持批注操作，将批注中不符合规范的错误设计进行批注保存，反馈给相关专业设计师进行协商或修改。

场景3：碰撞检查复核

A-结构设计师

收到，我会在三维模型中对这个疑点进行详细的核实和分析，应用BIMBase浏览器的碰撞检测功能对各个专业之间的三维模型进行碰撞检测。为了提高效率，我将利用选择树功能创建选择集，灵活地进行小范围的碰撞检测，今晚不！加！班！

功能说明

结构专业负责人常规是通过浏览二维图纸的方式，对本专业图纸进行查阅核实，尤其是各专业交集的区域进行核实时，需要强大的空间思维能力和多年的经验来判断；而现在，利用BIMBase浏览器的碰撞检查功能，可以自动高亮定位问题构件，给出批注并一目了然得看到错误的详细原因说明，帮助结构设计师快速找到碰撞点，高效复核诊断模型问题，提高模型修改效率。

，时长00:21

场景4：三维模型漫游批注

A-结构设计师

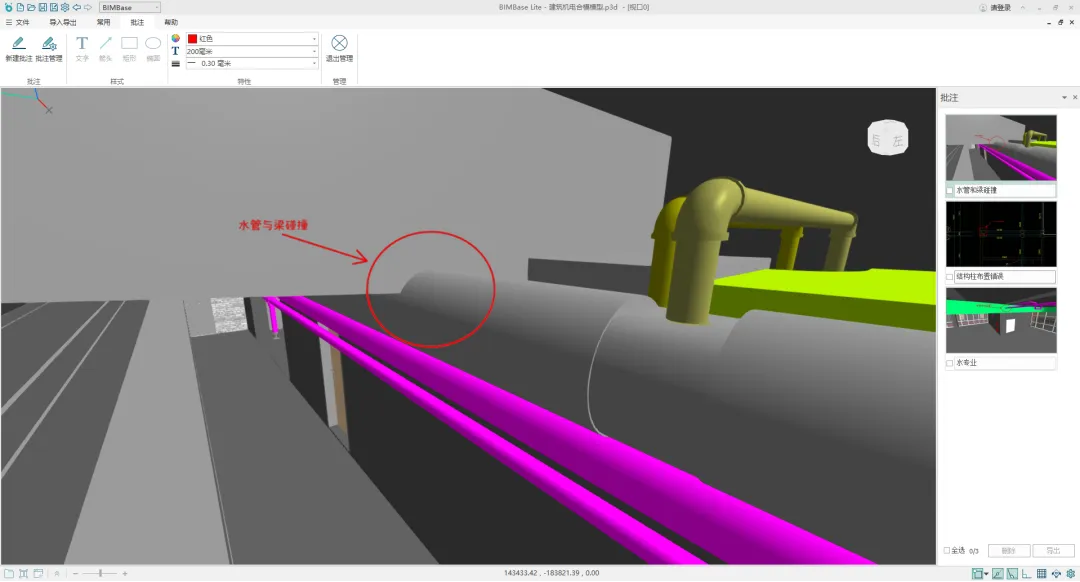

通过专业负责人在二维图纸中批注的待核实疑点，我在三维模型中找到了碰撞点！原来是框架梁与输水管发生了碰撞。我现在将这个碰撞点反馈给给排水设计师，看看是否可以进行避让修改。@C-给排水设计师

功能说明

在模型与图纸的评审过程中，BIMBase浏览器支持在图模中同时查看，结构设计师不仅可以排查模型构件问题，同步核实图纸正确性。同时提供多样二三维视口切换，双向校核，快速实现设计审查结果辅助图纸修改。

➢ 若给排水设计师因为规范强条内容不能进行避让，结构设计师则需将这个框架梁进行高度调整，避开这根水管；

➢ 若给排水设计师告知此处是输水管排管设计错误，那么结构设计师无需对此处进行修改操作。

视频演示

，时长01:05

BIMBase浏览器可以辅助结构专业人员在二维图纸和三维模型中进行设计批注审查，更加直观地发现设计中的缺陷和问题，从而避免发生规范强条上的错误。同时，该软件也为不同专业的设计师们提供了交流协作平台，可以高效地在工作中找到问题所在点，提高模型修改效率。

快来访问BIMBase浏览器产品官网：https://lite.bimbase.pkpm.cn/?utm_source=article或点击【阅读原文】，获取免费的BIM模型浏览器吧！

Tips

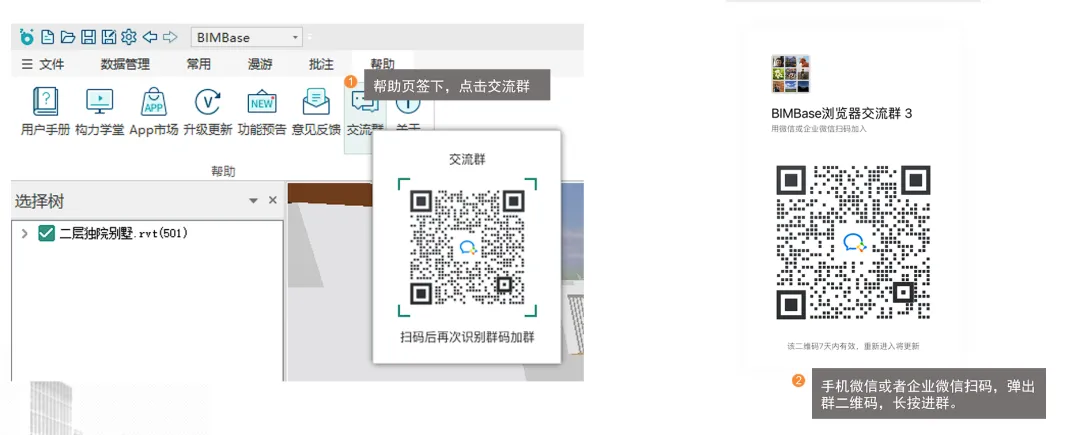

1、软件内点击帮助-交流群，群内大佬帮您解决功能疑难杂症！

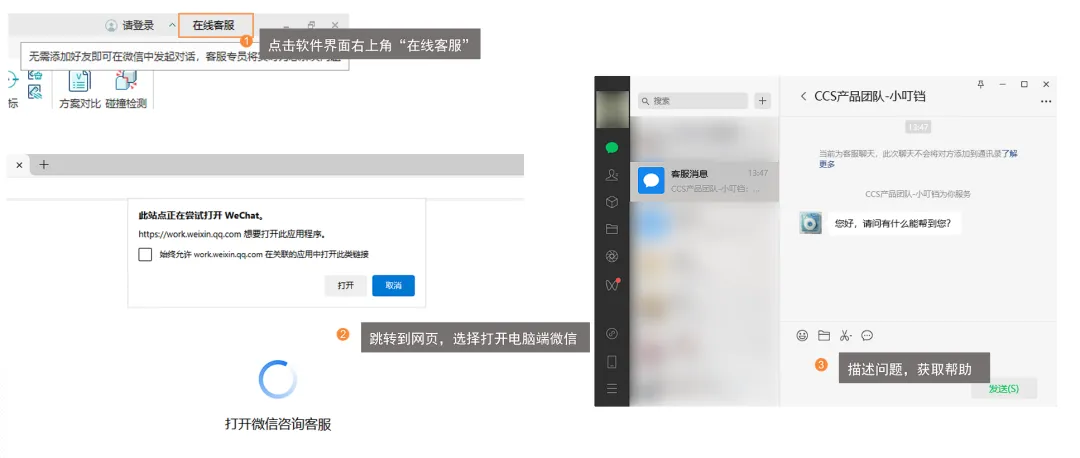

2、点击软件右上角的在线客服，会有您的专属客服为您服务。
