历时一年时间的产品设计、软件研发以及内部和外部测试，PKPM-SAUSG软件2024版本于4月正式与广大工程师见面了。2024版本紧扣用户需求，增加和完善了多项工程师之前提出“热点”和“痛点”问题。SAUSAGE、Zeta、PI、JG软件在原有基础上又有了较大的提升。下面来给大家介绍一下本次版本升级的十大亮点功能。

一

隔墙模拟

目前进行结构设计时，隔墙是大家探讨比较多的一个问题。结构设计时一般不对隔墙进行建模而是通过周期折减系数间接考虑隔墙对结构影响，但是这种处理的有效性和准确性，以及隔墙对于主体结构的实际影响还不是很明确。2024版本增加了隔墙构件的模拟，软件新增砌体材料本构，用户可使用壳单元或者是等效斜撑单元来模拟隔墙，也可以根据梁上线荷载自动转化为隔墙。

隔墙建模-壳单元：建模方式与原剪力墙相同。需先在材料菜单栏定义砌体材料，然后在建模时将建模参数中的“砼级别”修改为砌体材料即可实现砌体隔墙建模。

隔墙模拟-等效斜撑单元：软件根据所选择的砌体材料、模拟方式、墙厚，在建模时由FEMA356中相关公式，计算出隔墙等效斜撑尺寸，完成建模。

用户也可以通过“荷载转隔墙”功能将梁上线恒载转换为隔墙，用户可自定义隔墙厚度，也可由程序根据线恒载、砌体材料容重、层高等信息自动计算隔墙厚度，同时可控制转成隔墙的最小线恒载以及是否删除梁上线恒载。

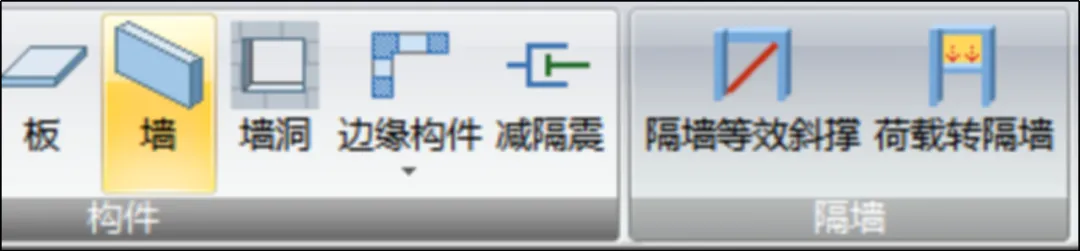

菜单栏

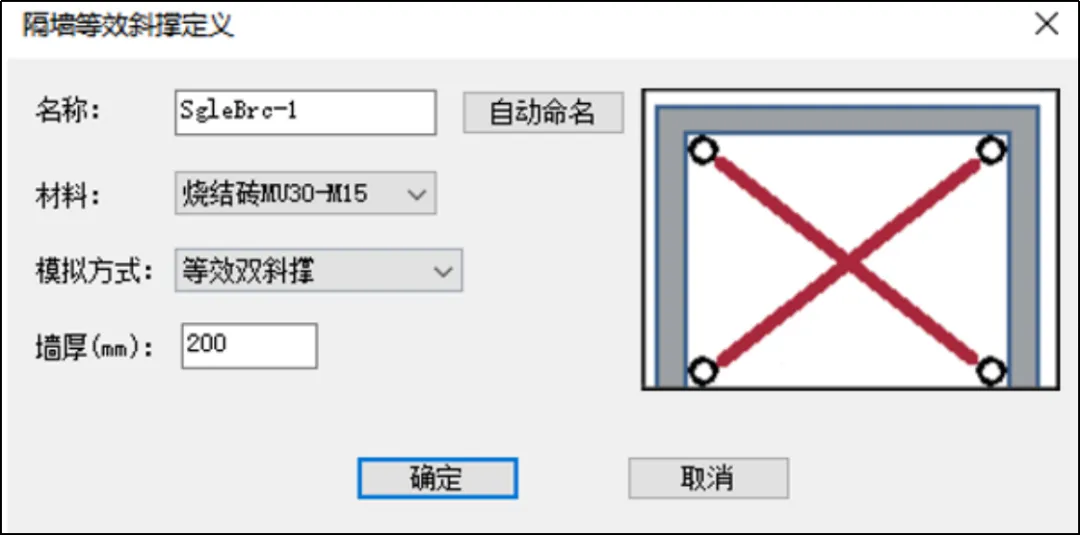

隔墙等效斜撑定义对话框

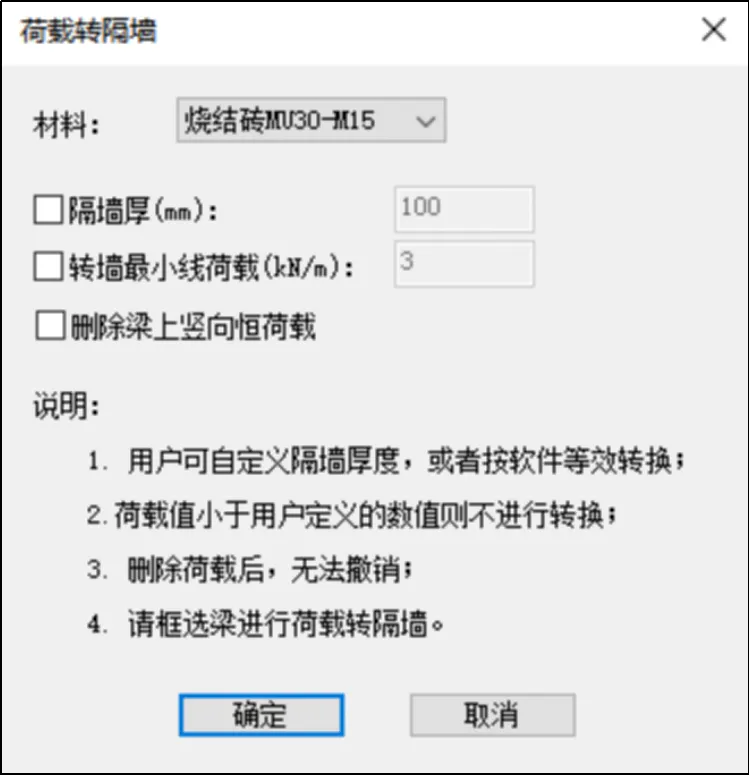

荷载转隔墙对话框

二

计算提速（增加刚性隔板）

尽管PKPM-SAUSG软件通过CPU+GPU异构并行计算已经大幅提升了非线性分析的计算速度，但是用户还是希望在此基础上进一步提升计算效率。用户之前也经常反馈对于楼板结果不是特别关心，是否在弹塑性分析中可以不考虑楼板。2024版本中软件增加了刚性隔板功能，同时自动计算边梁和中梁的刚度放大系数，便于与小震弹性分析结果进行对比；同时考虑刚性隔板以后，楼板将被删除，单元数量大幅减少，也可以提高分析效率。

菜单：【属性修改】→【刚性隔板】

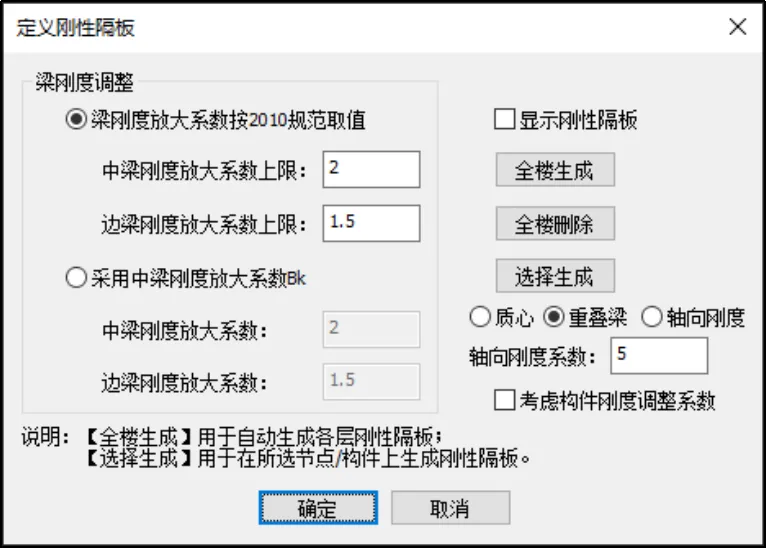

刚性隔板定义对话框

由于考虑刚性隔板以后，无法考虑楼板对框架梁的面外约束作用，所以需要对框架梁面外刚度进行放大。程序支持两种框架梁刚度放大系数设置方法：第一种是按照《混凝土结构设计规范》表5.2.4计算T型梁有效翼缘宽度，并将T型截面与框架梁截面的刚度之比作为每根梁的刚度系数。第二种是直接将中梁和边梁的刚度放大系数定义为固定值。

三

墙板加固及减隔震加固

城市更新及结构加固改造是建筑领域未来相当长时期的热点方向。PKPM-SAUSG软件已经于2023年下半年发布了SAUSG-JG软件1.0版本，产品主要用于加固改造结构性能化设计。

软件在2023版基础上，支持对墙、板采用增大截面法和外贴钢板法进行加固。同时在减、隔震软件Zeta/PI中增加减、隔震加固功能，可完成减、隔震结构一维、二维构件的加固方案布置，并可一键生成加固报告。

菜单：JG【属性修改】→【板加固】/【墙加固】

Zeta/PI【减震加固】/【隔震加固】→【板加固】/【墙加固】

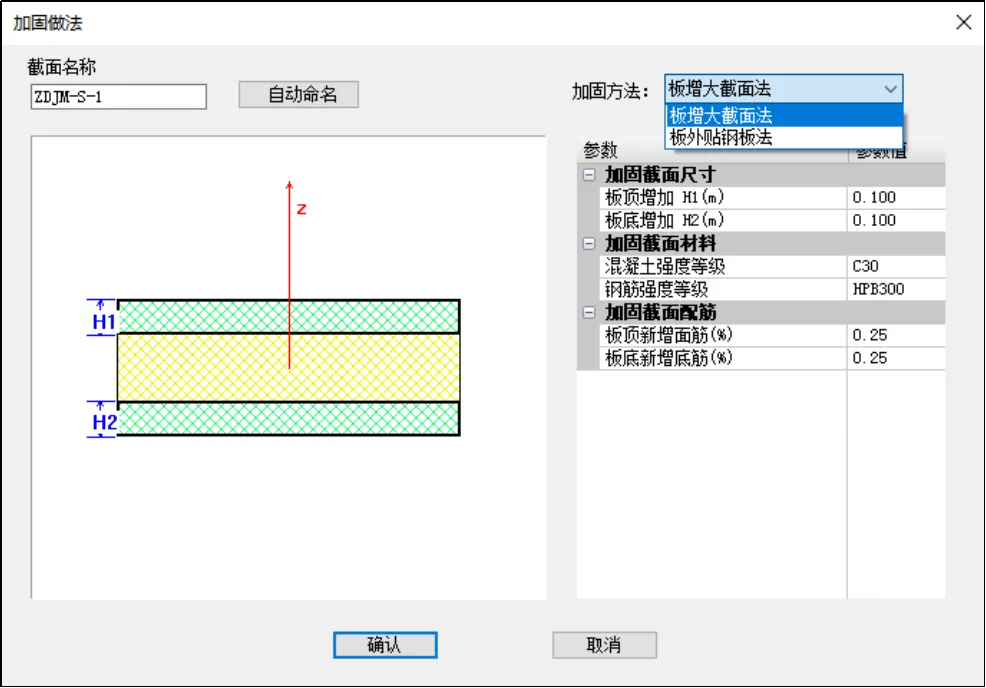

板加固做法定义对话框

Zeta可根据弹塑性层间位移角判断是否可以降低抗震构造措施并输出抗震构造措施结果。

菜单：【减震加固】/【隔震加固】

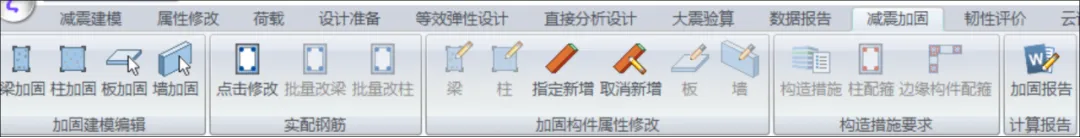

减震加固菜单栏

四

减隔震/加固软件新增韧性评价功能

随着《建筑抗震韧性评价标准》GB/T 38591-2020以及北京减隔震地标的发布，未来建筑结构设计除了要关注结构安全（承载力设计）以外，还需要对结构进行抗震韧性评价，考虑地震作用以后结构的修复时间、修复费用以及人员伤亡等。2024版本中减隔震和加固软件新增了韧性评价功能，分析完毕后，点击【韧性评价】→【一键韧性评价】，软件自动运行蒙特卡洛算法进行工程需求参数矩阵扩充，随后给出韧性评价结果，并自动生成韧性评价报告。

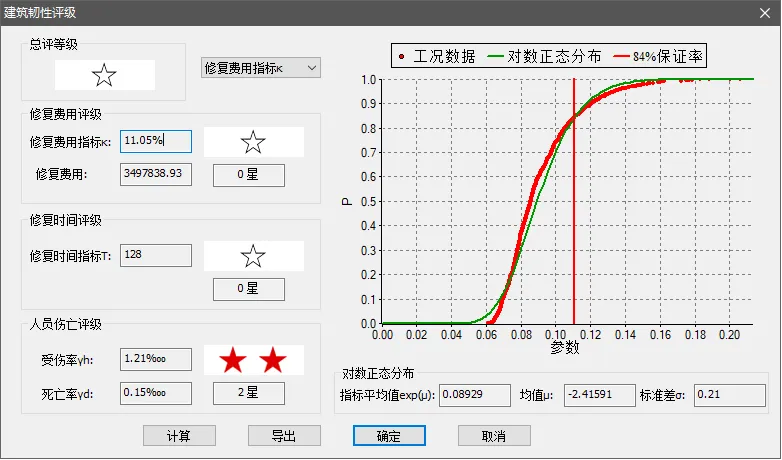

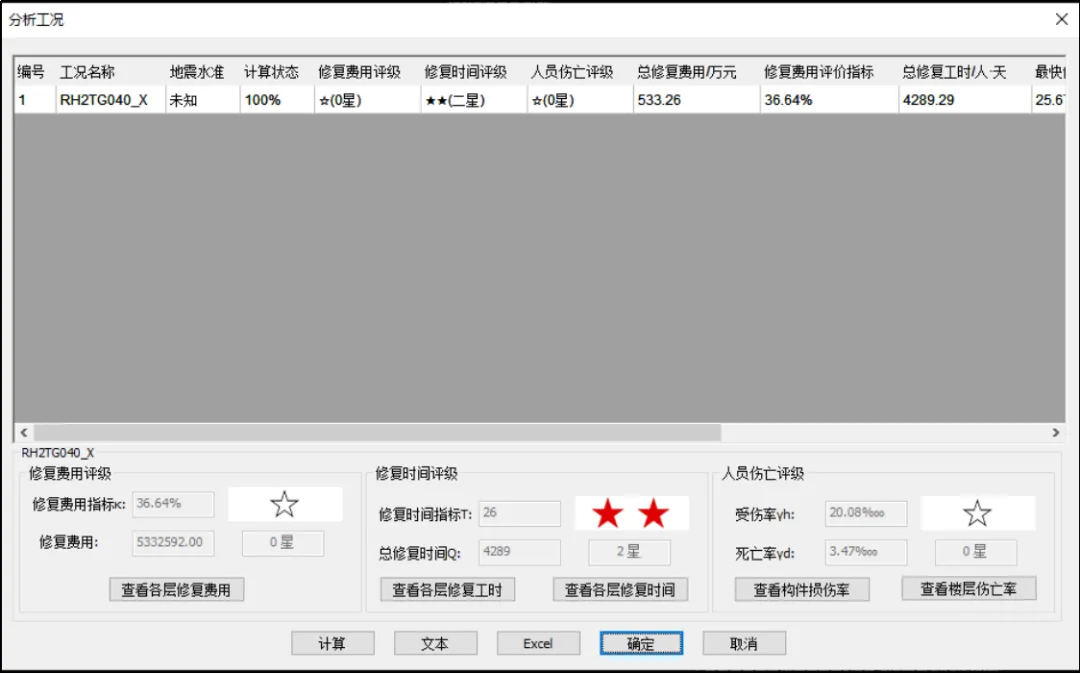

韧性评价单工况结果

建筑韧性评价扩充结果

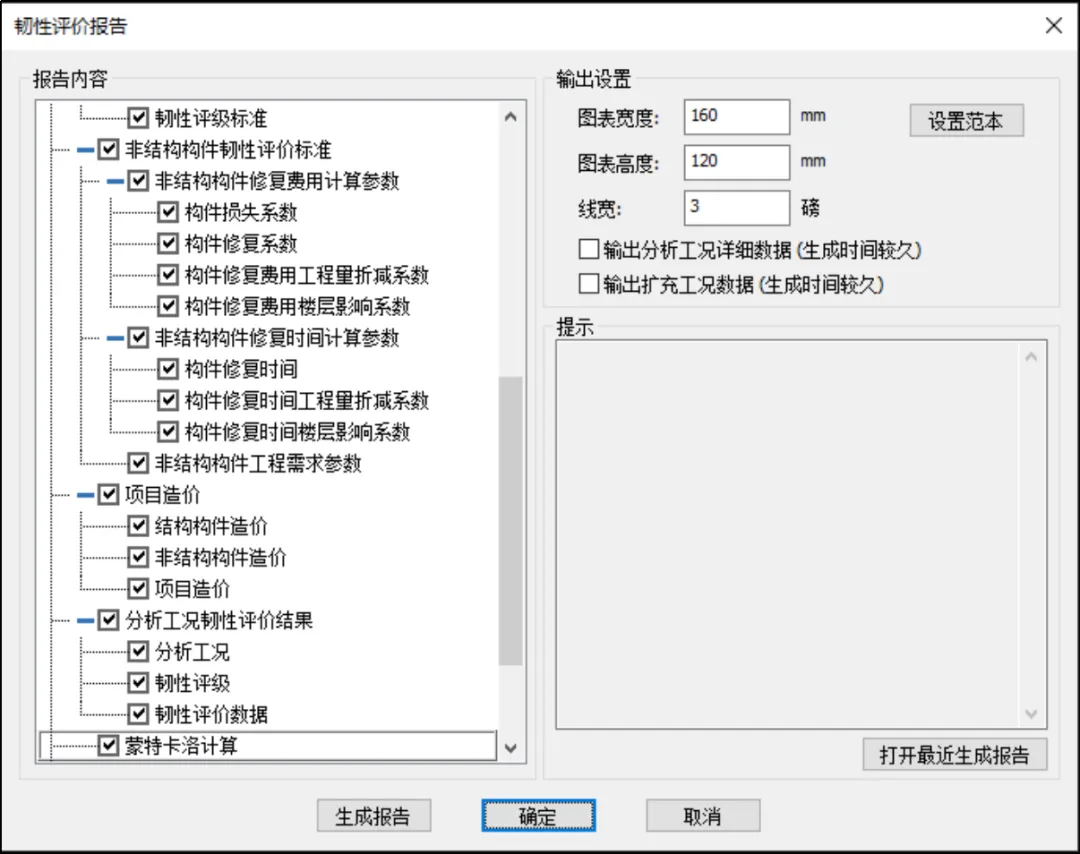

生成韧性评价报告

五

隔震支座自动优化布置

以往隔震结构设计时，用户只能根据经验进行隔震支座布置，并通过反复修改方案进行优化。2024版本中增加的隔震支座优化布置功能可以辅助工程师快速布置隔震支座进行隔震结构分析。

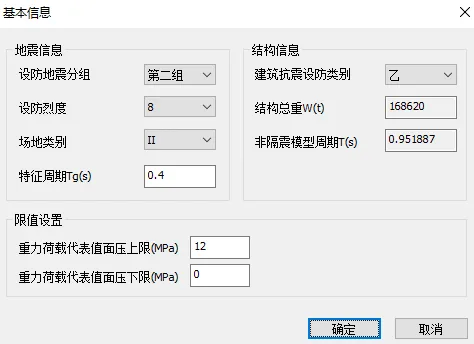

在隔震支座优化布置对话框中可以查看模型的基本地震信息，根据相关参数选择不同备选支座组。添加不同隔震支座组的工况计算，在查看结果中可以查看每种优化工况下隔震支座的布置结果。

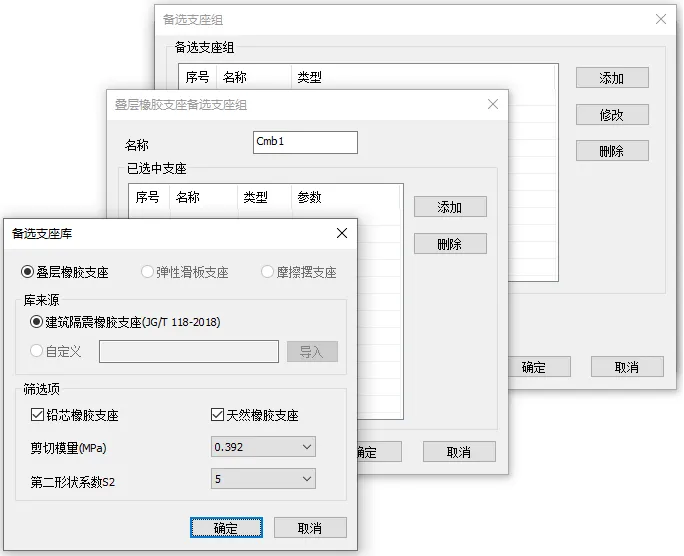

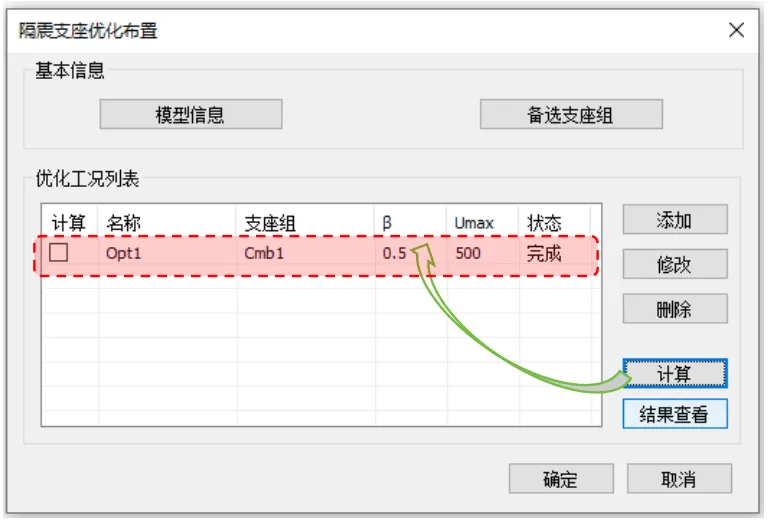

支座优化布置对话框

六

一键生成PMM验算报告

减震结构中消能子结构作为重要构件，是减震结构设计的重点。PKPM-SAUSG软件中支持用户采用PMM曲线对消能子结构构件按照规范要求进行极限承载力设计。在编写减震计算书时，如果用户需要输出多个构件的PMM验算结果，则需要多次进行截图输出。2024版本中新增PMM构件验算报告生成功能，可一键批量输出多个构件PMM验算表格，可快速生成减震子结构验算报告，减少用户整理结果的时间。

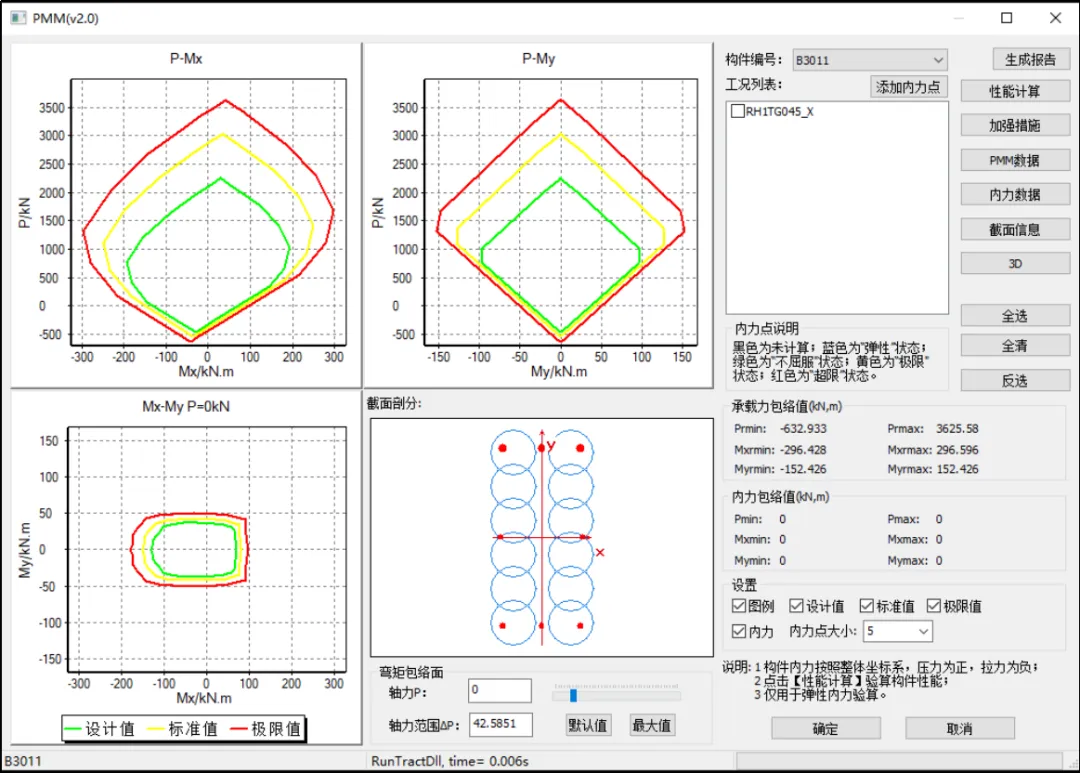

PMM对话框

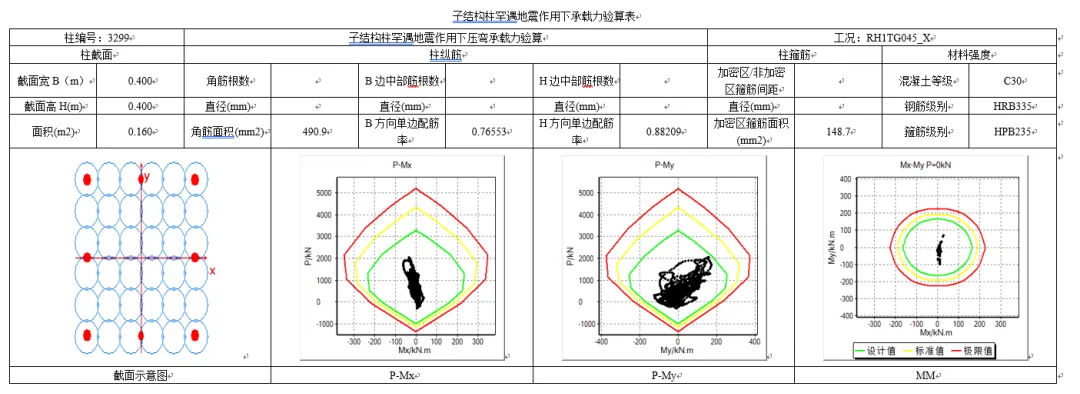

构件PMM验算表格

七

支持导入PKPM/YJK减隔震支座迭代刚度

减隔震支座一般包含线性参数和非线性参数，其中线性参数用于竖向加载分析、模态分析和最大频率分析，非线性参数用于弹性和非线性时程分析。目前PKPM和YJK中都增加了通过反应谱迭代计算减隔震支座刚度功能，而PKPM-SAUSG软件中一般采用初始输入的线性参数，经常导致SAUSG软件的周期结果与PKPM和YJK存在差异。2024版本支持用户导入PKPM和YJK迭代后的等效刚度进行初始分析，方便用户和设计软件模型结果进行对比。

菜单：【属性修改】→【等效参数】

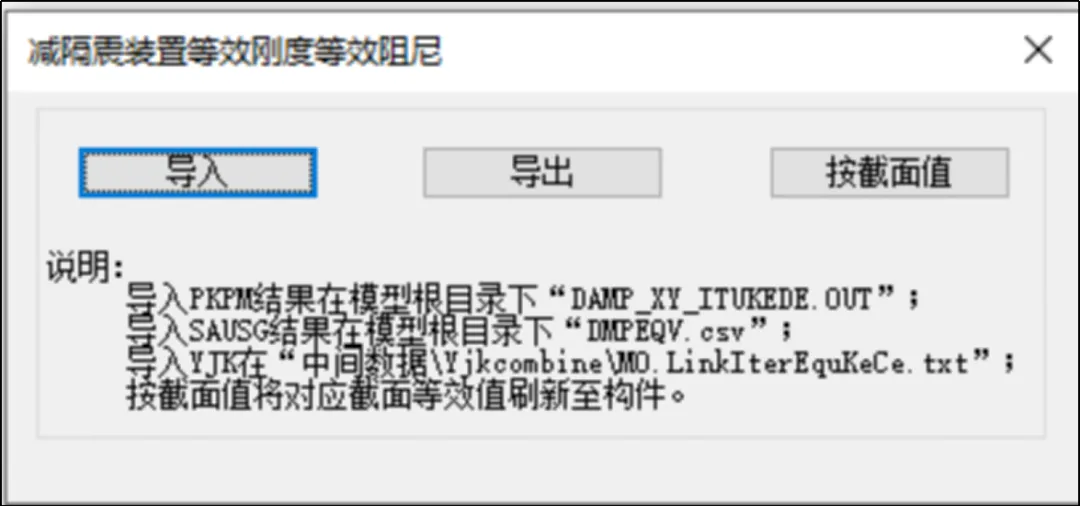

等效参数对话框

八

完善构件性能评价标准

新版软件性能评价默认值同时参考《动力弹塑性技术在建筑结构抗震设计中的应用》和RBS事务所构件性能评价标准，使得结构性能评价更加合理。

基于应变评价标准在原有参考规范《建筑结构非线性分析技术标准》T/CECS906-2021、《建筑结构抗倒塌设计标准》T/CECS392-2021的基础上增加了《建筑抗震韧性评价标准》GB/T38591-2020和《建筑结构抗震性能化设计标准》T/CECA20024-2022对结构进行性能评价。

针对钢构件增加了基于应变、位移角的性能评价标准。

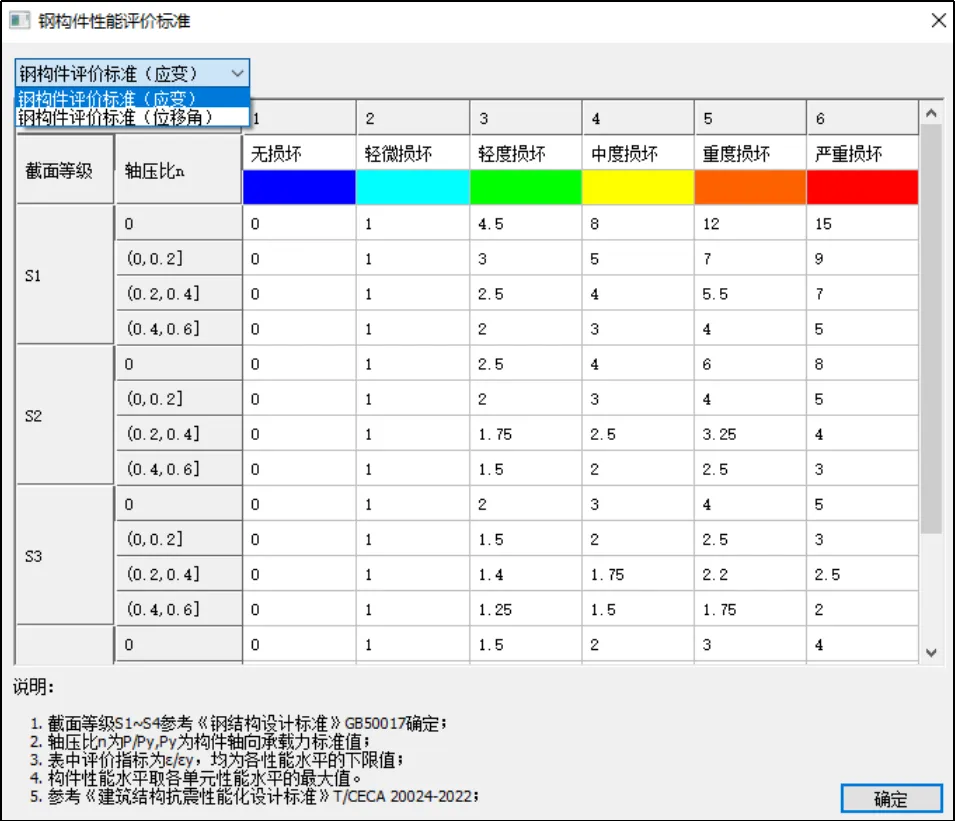

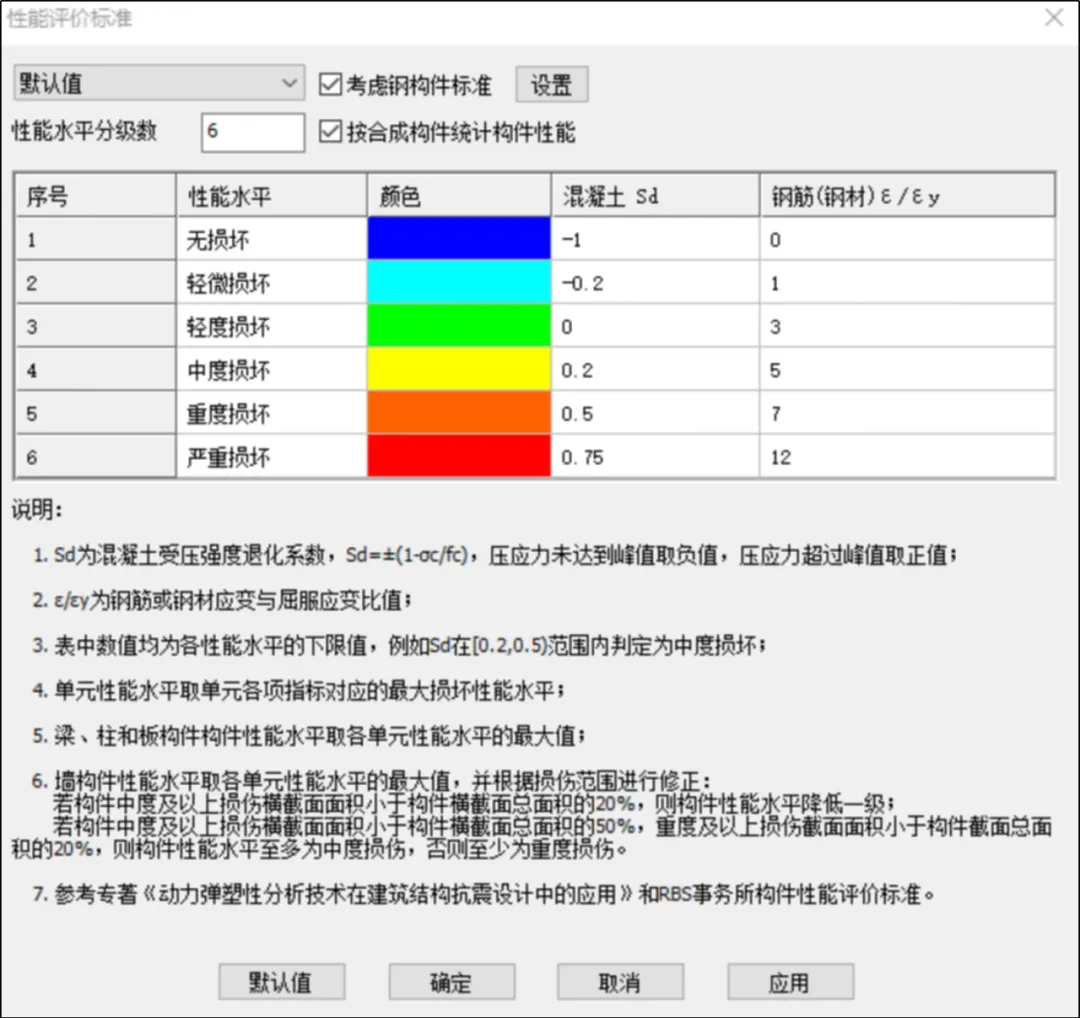

性能评价标准对话框

九

输出构件耗能百分比

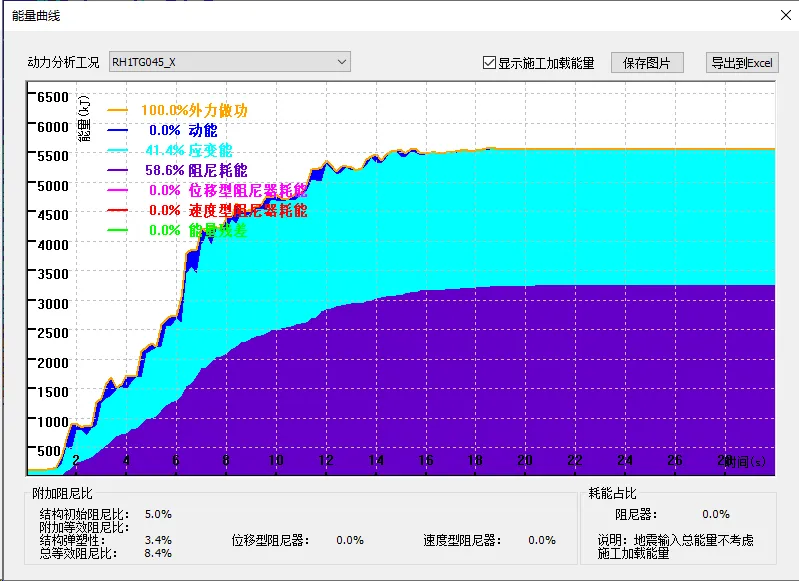

根据能量曲线中应变能所占比例，用户可以了解结构整体损伤情况。2024版本中增加的构件应变能曲线功能，可以进一步帮助用户了解结构中不同类型构件的耗能占比。

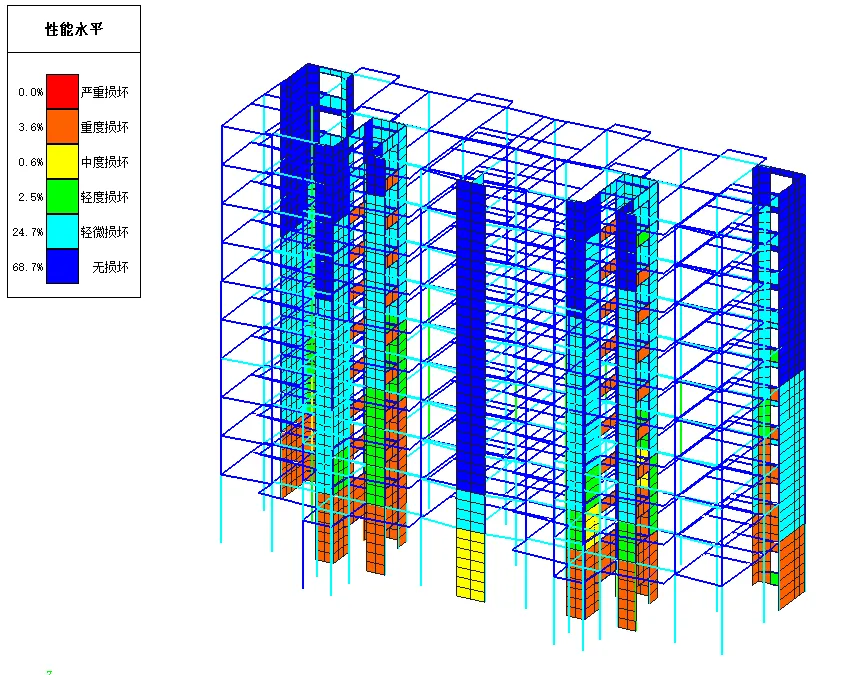

构件性能水平

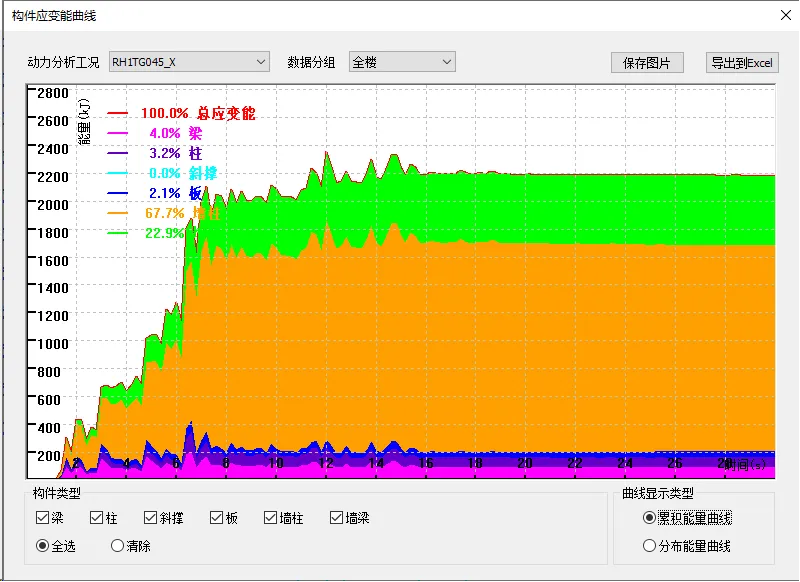

构件应变能

十

增加工程对比功能

减、隔震软件Zeta/PI新增工程对比功能,帮助用户对比减隔震方案的优劣，快速完成方案比选。在读取对比模型后程序输出两个模型的层间位移角、层间剪力等整体指标的统计对比结果。

菜单：Zeta【数据报告】→【指定模型】

PI【审查报告】→【指定模型】

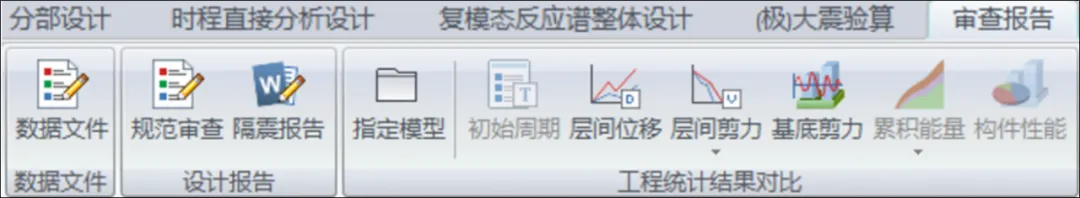

工程对比菜单栏

PKPM-SAUSG软件2024版本中除了上面介绍的十大亮点功能以外，还包括后处理进行多塔定义及分塔结果统计，支持考虑钢构件剪切非线性，增加位移型阻尼器、速度型阻尼器以及防屈曲支撑产品库，支持一般连接单元更新局部坐标系，支持关联边缘构件与相应剪力墙以便于修改边缘构件配筋率，对超限报告以及减、隔震报告进行完善等内容。限于篇幅，这里就不一一介绍了。

PKPM-SAUSG软件2024版本已经发布，我们期待广大工程师能够一如既往支持和使用SAUSG软件，并诚邀大家给我们提出宝贵意见，可能您的需求就会在下一个版本中实现。衷心感谢一直支持和呵护我们的广大结构设计同仁，SAUSG软件团队将再接再励，为大家提供更好的软件和服务！
