摘要

相较于SATWE提供的配筋简图，施工图模块提供的施工图格式的配筋简图无论是计算位置选取还是计算结果处理都更加关注规范要求。施工图格式的配筋简图具有以下特点：1.以梁跨为单位输出；2.端部计算位置取柱边；3.计算范围的选取与规范保持一致；4.输出计算范围内的包络值。对于混凝土结构，施工图格式的配筋简图作为结构工程师手工配筋依据更为合理。

1. 引言

施工图模块推出配筋简图以来，收到一些用户的疑问，如：“为何施工图配筋简图与SATWE配筋简图显示不一致？”“某根梁 SATWE计算得到的跨中上铁为0，只需配架立筋即可，施工图却配置了受力筋？”“施工图中某根梁非加密区箍筋为何小于SATWE显示的计算值？”等等。为解答用户疑惑，整理此篇文章以详细说明SATWE配筋简图和施工图配筋简图的不同之处。

2. 图集中对于纵筋及箍筋的构造要求

图集16G101-1中关于KL不入支座下铁的构造要求

图集16G101-1中关于KL箍筋加密区范围的图示

从图集对于纵筋及箍筋的构造要求以及规范相关条文可知：1.计算结果的取值是以梁净跨为基础的；2.纵筋截断长度/充分利用点位置与梁净跨密切相关；3.箍筋加密区长度与抗震等级、截面高度有关，且需满足最小加密区长度限值；4.端部计算位置应取柱边；5.应按相应计算范围内的包络结果进行配筋。

3. SATWE对配筋简图的处理

以一个抗震等级为四级框架梁的一跨为例，几何信息如图1所示，计算得到的SATWE配筋简图的结果如图所示。

几何信息

SATWE配筋简图

SATWE在进行计算时，把每段梁(以两端节作为起止点)划分为等长的8个计算单元，最终输出9个截面的计算结果。梁构件全部的9个计算截面的计算结果用户可通过点击“构件信息”，再选中该梁段，将弹出其详细的计算结果。

SATWE中每个梁段输出9个截面的计算结果

该梁包括2个梁段共18个截面的详细设计结果（其中梁段1的J截面与梁段2的I截面重合）

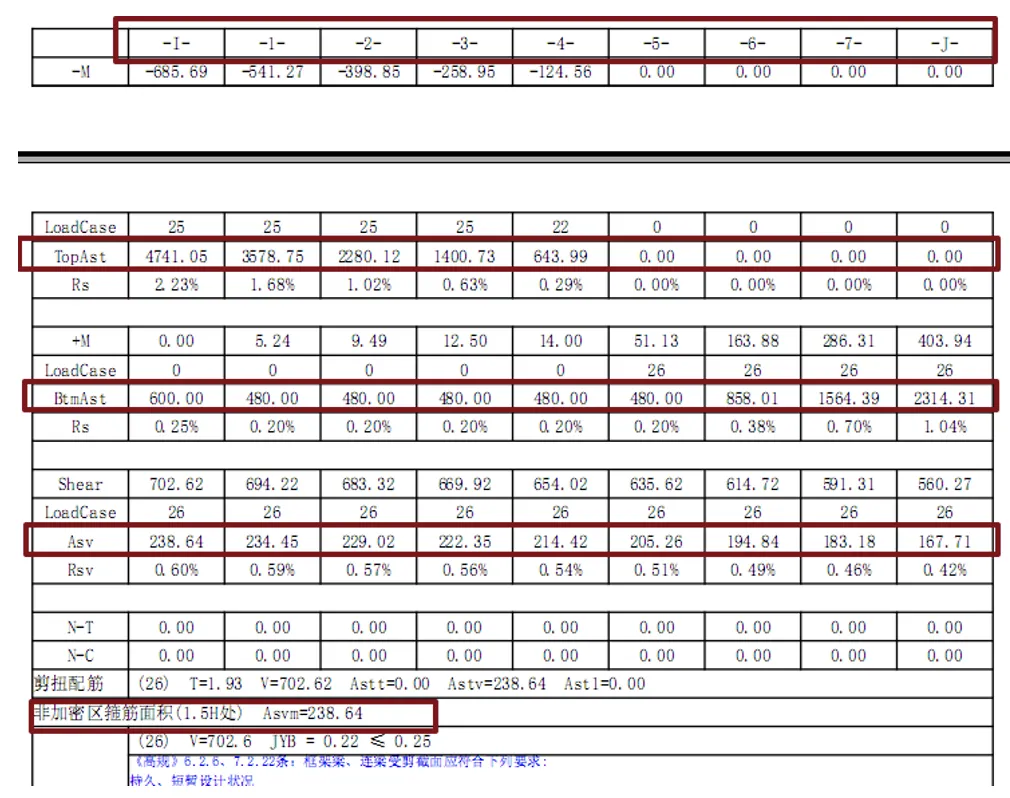

梁段1详细配筋信息

梁段2详细配筋信息

图中圈出的信息TopAst、BtmAst和Asv分别为上铁、下铁、箍筋在9个截面的计算面积。

SATWE配筋简图中纵筋和箍筋的代号

以梁段2为例，SATWE对每个梁段的9个配筋结果进行如下处理，从而生成该梁段的配筋简图：

对于上铁的处理：

上铁配筋面积取值位置位置及其值

Asu1——取I截面顶部配筋面积，此处为0.00mm²；

Asu3——取J截面顶部配筋面积，此处为5078.75mm²；

Asu2——取4截面顶部配筋面积，此处为1096.14mm²。

对于下铁的处理：

下铁配筋面积取值包络范围及其值

Asd1——取I截面和1截面底部纵筋配筋面积的较大者，此处为4447.67mm²；

Asd3——取7截面和J截面底部纵筋配筋面积的较大者，此处为982.28mm²；

Asd2——取剩余5个截面底部纵筋配筋面积的较大者，此处为5880.76mm²。

对于箍筋的处理：

箍筋配筋面积取值位置位置及其值

GAsv——取I截面和J截面箍筋配筋面积的较大者, 此处为216.38mm²；

Asv0——通过差值分别获得梁段内距I截面和J截面1.5H（若为一级抗震则取为2.0H，此处为四级抗震）处箍筋配筋面积的较大者, 此处为191.44mm²。

弄清楚SATWE计算简图展示原则后，不难发现该计算简图没有梁跨概念，输出均已梁段为依据，其输出结果难以与图集钢筋截断、加密区长度等直接对应，因此无法直接用于配筋参考。用户在实际配筋时，更关注的是梁跨的配筋结果——在SATWE中这需要用户按照图集中的范围自行对其结果进行整合。

4. 施工图格式的配筋简图

相对于SATWE来说，施工图中已经有明确的连续梁以及梁跨概念，因此施工图模块以从SATWE获取每根梁构件9个截面的详细计算结果为基础，规范图集为依据，整理出用户可直接使用的、考虑了配筋包络以及构造的施工图格式的配筋简图。同样以上述两段跨梁为例，下文详细说明施工图格式的配筋简图是如何取值的。

几何信息

施工图格式的配筋简图

施工图配筋

对于上铁的处理：

施工图格式的配筋简图采用的上铁包络范围

《平法图集》中关于截断长度的规定，是根据等跨连续梁受力特点得到的结论。对于大小跨相邻、端跨长悬臂或局部存在大荷载等情况，《平法图集》的截断长度可能并不满足配筋包络图的要求。因此按照《平法图集》取定支座负筋截断长度后，还需按照《混凝土结构设计规范》 GB50010-2010 第9.2.3条对截断位置进行校核。

《混凝土结构设计规范》 9.2.3条规定的负弯矩截断位置要求

软件在执行此条时，统一采用V>0.7ft bh0时的规定，即保证支座负筋延伸至根据正截面承载力计算不需要该钢筋的截面以外不小于h_0且不小于20d处截断。对于不满足截断位置要求的梁，可以采用两种方式进行处理：

1. 增加支座负筋的截断长度。但这样处理后必须在施工图上标注截断长度，造成图面混乱；

2. 增加跨中上铁面积，减小截断钢筋数量。这样处理相当于使钢筋不需要点向支座方向移动，也可满足规范要求。

软件采用第二种方法处理，即取距支座边缘1/3ln- max⁡(h0,20d)处为支座钢筋的计算不需要点，支座到计算不需要点范围内的配筋面积包络后作为支座筋的配筋面积，左右不需要点之间的配筋面积包络作为跨中上铁的配筋面积。

关于h0以及d取值的说明：

d在生成配筋简图时的取值与用户设置的同属性优选直径保持一致，在程序进行配筋时，与程序选取的直径保持一致；

程序近似取为 梁高-保护层厚度-12.5.

对于下铁的处理：

施工图格式的配筋简图采用的下铁包络范围

对于下铁的配筋面积包络范围软件的处理与上铁一致，取距支座边缘范围内的配筋面积包络后作为入支座下铁的配筋面积，其余范围内包络作为不入支座下铁的配筋面积。（是否配置不入支座下铁以及不入支座下铁的比例需要用户在设计参数中进行指定）。以及取值与上铁处理保持一致。

对于箍筋的处理：

施工图格式的配筋简图采用的箍筋包络范围

对于箍筋的配筋面积包络范围软件的处理与《平法图集》一致，取两侧距支座边缘max⁡(500,aH) (一级:a=2.0;二~四级:a=1.5)范围内的配筋面积包络后的较大值作为加密区箍筋的配筋面积，其余范围内包络作为非加密区箍筋的配筋面积。

5. 结论

由上文分析对比可知，相较于SATWE提供的配筋简图，施工图模块提供的施工图格式的配筋简图无论是计算位置选取还是计算结果处理都更加关注规范要求。施工图格式的配筋简图作为结构工程师手工配筋依据更为合理。

6. 参考文献

《混凝土结构施工图平面整体表示方法制图规则和构造详图》 16G101-1

《混凝土结构设计规范》 GB 50010-2010

《PKPM结构软件施工图设计详解》
