2022年，广东省工业和信息化厅联合省自然资源厅印发《广东省工业用地“标准地”供应工作指引（试行）》（粤工信法规函〔2022〕28号）。同年广东省住房和城乡建设厅组织编制了工程建设地方标准《广东省高标准厂房设计规范》（DBJ/T 15-235-2021）和《广东省高标准厂房验收技术规程》（DBJ/T 15-238-2022），分别于2022年5月1日和7月1日起实施，为全省配置载货电梯的4层及以上标准厂房的设计和验收提供了依据，推动提高工业用地节约集约利用水平和资源配置效率，优化生产力布局，促进产业聚集，大力实施“工业上楼”厂房空间建设计划。

当前，广东地区紧随国家政策发展方向，深圳、广州大力实施“工业上楼”厂房空间建设计划。“工业上楼”除了应用在新建项目中之外，既有建筑厂房改造加固中也广有应用，本案例将为行业分享既有建筑改造加固中的典型问题剖析。

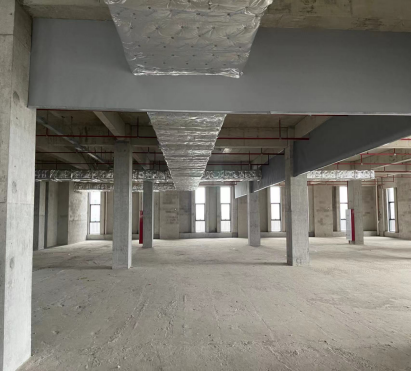

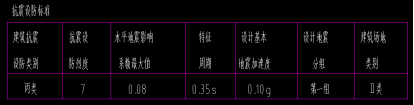

本工程建筑抗震设防类别为丙类，建筑所在地区的抗震设防烈度为7度，设计基本地震加速度为0.1g，水平地震影响系数最大值0.08，设计地震分组第一组，场地类别属Ⅱ类，反应谱特征周期为0.35s。

如下图3，根据GB 55021-2021《既有建筑鉴定与加固通用规范》（以下简称为“鉴定加固通规”）3.1.1条规定，既有建筑鉴定与加固前，业主应为设计单位提供既有建筑必要的项目资料，具体资料的内容、深度和技术要求应能满足鉴定与加固改造的需求。本项目已有资料包括：建筑及结构专业施工图、原设计单位提供的审查计算书、地基勘察报告、改造后的设备荷载、条件布置图。

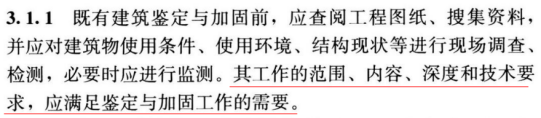

图3：规范条文3.1.1条

项目无原设计单位的原设计模型数据，因此在改造前需要工程师重新根据既有建筑现状及施工图、计算书等已有资料重新建模分析，因此需要保证新建的模型与原设计模型主要指标基本一致，包括模型的几何尺寸、布置、荷载、周期、变形、刚度等指标。

（1）结构几何尺寸与布置

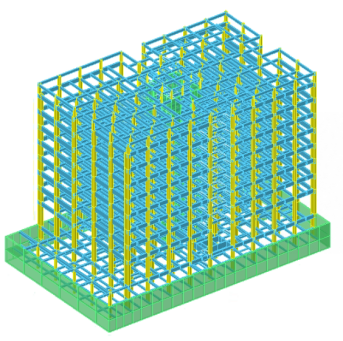

根据既有建筑原设计图纸建模，保证复原的一致性，模型如图2，同时基于既有建筑的现状条件进行现场复核。

（2）结构荷载布置与统计

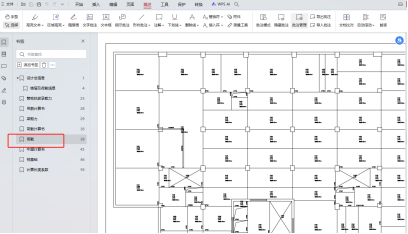

基于原设计院图纸中的结构设计总说明及计算书荷载布置图，如下图4所示，在模型中重新布置并统计质量。

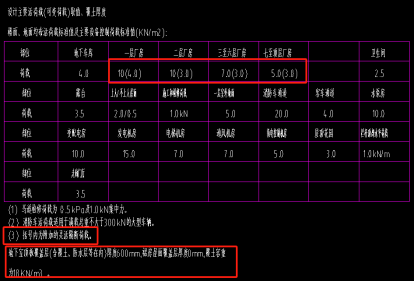

图4：原设计图纸及计算书荷载

同时，本项目建筑功能为工业厂房，其荷载及相关规范应执行相关工业类规范，比如软件默认的活荷载工况类型中的“重力荷载代表值系数”为0.5，而工业类建筑其重力荷载代表值系数一般取0.7-1.0，本项目原设计计算书取值0.7，如下图5所示。

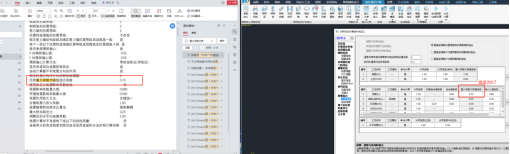

图5：重力荷载代表值系数

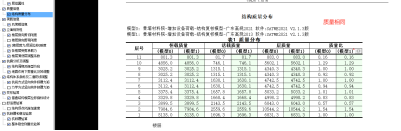

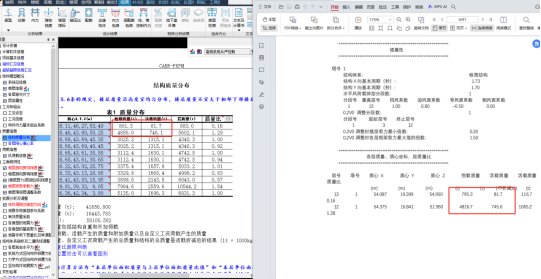

保证以上几何构件、荷载、分项系数等参数一致后，对比统计之后的楼层质量基本保持一致了，如下图6所示。

图6：重力荷载代表值系数

（3）结构周期、变形指标

最后对比计算书中的周期、变形、刚度等结构整体指标，进一步保证结构模型的一致性，如下图7。

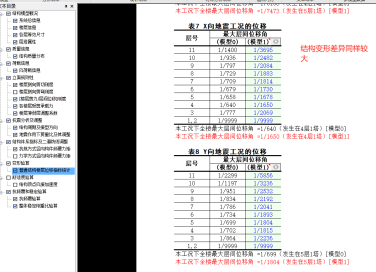

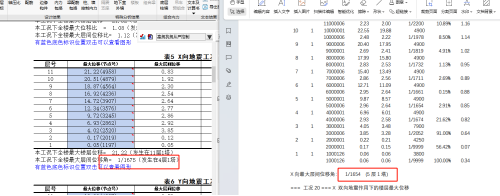

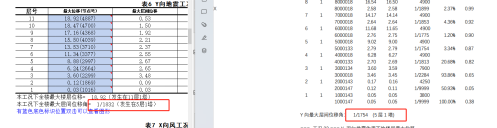

图7：X向及Y向地震位移

如下图8，根据“鉴定加固通规”4.2.2条规定，本项目根据业主新的用途需求，需要增加设备而鉴定原结构，因此需要按现行规范与标准进行复核验算，因此与原建造时的荷载规范和设计规范可能存在差异。

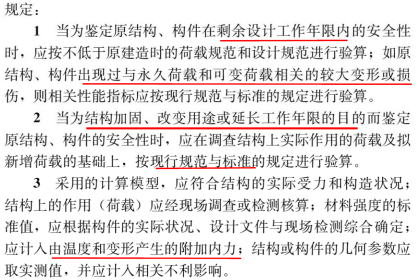

图8：规范条文4.2.2条

本项目由于原设计时大概在2020年底，相对执行的规范还基本在2010系列规范，因此差异不算太大，本项目对比主要存在两个方面差异：通用规范执行及2021广东高规的执行。

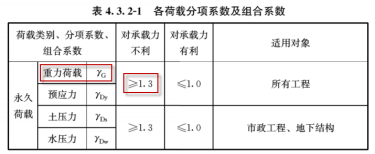

2022年1月1日开始，住建部官网上发布的系列通用规范陆续正式执行，其中与分项系数相关比较重要的主要包括两本规范：GB 55001-2021《工程结构通用规范》与GB 55002-2021《建筑与市政工程抗震通用规范》。其中“工程结构通用规范”主要与恒载、活载分项系数有关，其在GB 50068-2018《建筑结构可靠性设计统一标准》已经执行，因此影响不大；而主要存在影响的是与地震作用相关的分项系数，具体如下图9。

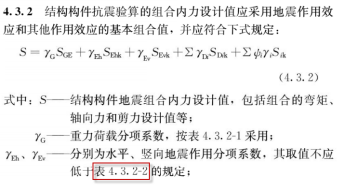

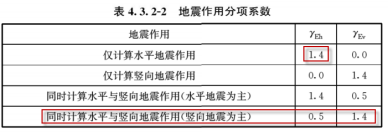

图9：规范条文4.3.2条

本项目原来按照广东高规 DBJ15-92-2013设计，而现行广东高规为DBJ/T 15-92-2021版本，因此按照现行规范与标准进行验算可以执行21版广东高规，也可以执行现行国家高规-JGJ 3 2010《高层建筑混凝土结构技术规程》。从规范整体上对比，国家高规同2013版高规相差不是特别大，主要都是基于多遇地震设计，而21版广东高规相对差异较大，采用设防地震进行设计。为方便对比，小编列出21版广东高规与13版广东高规的主要差异性，其它具体可参考21版广东高规前言中的修订内容：

（1）2013规范是小震设计，2021规范是中震设计；

（2）规范反应谱不同；

（3）连梁刚度折减系数与梁刚度放大系数不同；

（4）结构抗震构造等级的确定不同；

（5）剪重比计算不同、薄弱层调整不同、二道防线控制不同；

（6）刚域计算不同；

（7）层间位移角控制不同；

（8）配筋公式不同；

同时，小编也基于本项目进行了两个版本规范的主要指标对比，具体如下图10.

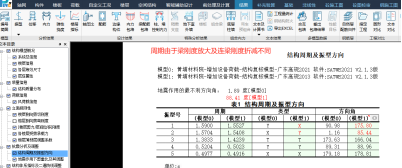

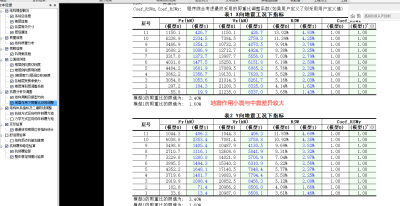

图10：主要指标差异性对比

本项目改造内容主要是业主需要在2、3、4层增加较多设备，如下图11。

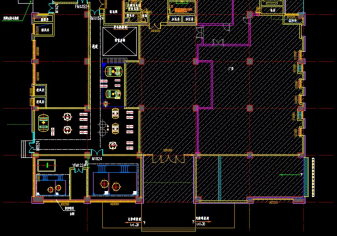

图11：首层改造平面图

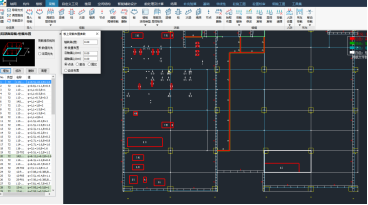

因此，在以上复核好的原模型基础上，再添加布置新增加的设备荷载，根据设备荷载放置的位置，分别输入板上局部面荷载、板上局部点荷载及其它梁上荷载等，具体如下图12。

图12：首层改造平面图

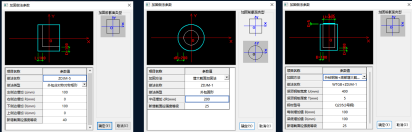

重新计算后，会出现两种情况：1）部分构件承载力不够，需要进行加固方案布置；2）部分构件由于原设计的富裕，当前仍然满足现行规范。对于第一种情况，PKPM加固软件支持当前规范及市场中常用的加固方法，具体如下图13。

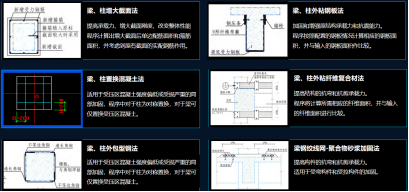

图13：常用加固方法

针对当前行业既有建筑改造加固热点问题，文本通过实际工程案例，分别从既有建筑分析模型复原关键问题、规范执行关键问题及改造加固设计三方面进行了剖析，希望对PKPM的广大用户在应用和理解软件有所帮助，也希望为行业改造加固类似项目的开展带来参考价值。文中阐述内容及观点，若有不足之处，欢迎大家批评指正。
