砌体结构中的嵌固部位应该如何考虑？

PKPM结构系列软件常见问题解析

二零二四年第一期

问题汇总:

Q1：请问砌体结构中托墙梁计算书的结果中-S%，或+S%代表什么意思？箍筋配筋率是怎么计算出来的？

Q2：请问砌体结构中圈梁的砼材料等级在哪里定义？

Q3：SATWE参数中的承载力设计时风荷载效应放大系数，对于基础的风荷载是否有影响？

Q4：混凝土梁中存在轴力，程序是怎么处理的？

Q5：砌体参数中，“结构嵌固底面到基础高度”起什么作用？可否取值为基础埋深？

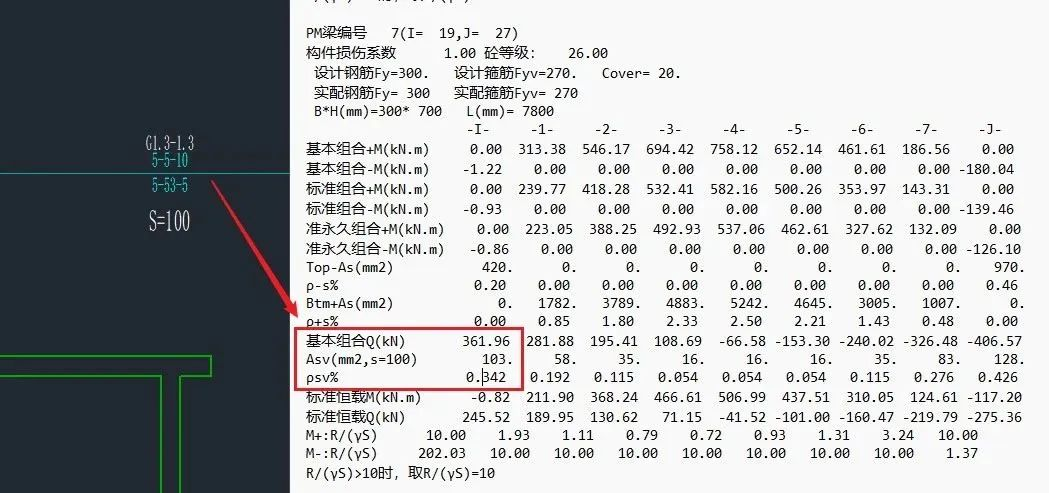

Q1：请问砌体结构中托墙梁计算书的结果中-S%，或+S%代表什么意思？箍筋配筋率是怎么计算出来的？

A：

-S%，或+S%，在计算书中就代表砌体中的梁顶、底纵向钢筋的配筋率；

箍筋的配筋率计算过程如下：Asv/(b*s)=103/(300x100)=0.00343，即0.343%

Q2：请问砌体结构中圈梁的砼材料等级在哪里定义？

A：

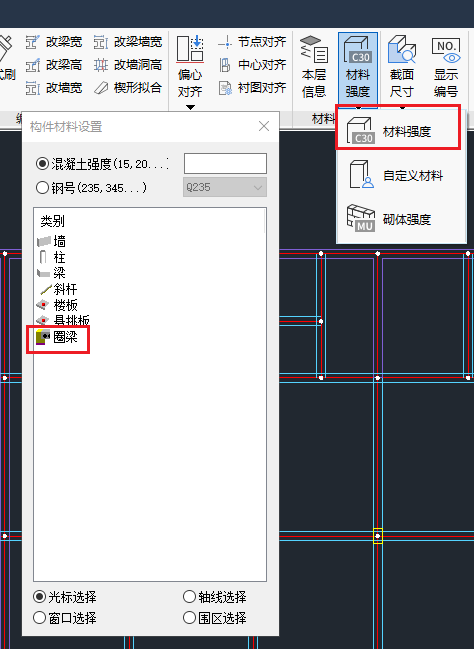

圈梁程序内定砼强度等级C20，虽然下图的材料强度那里可以定义圈梁砼强度，但是不影响计算。

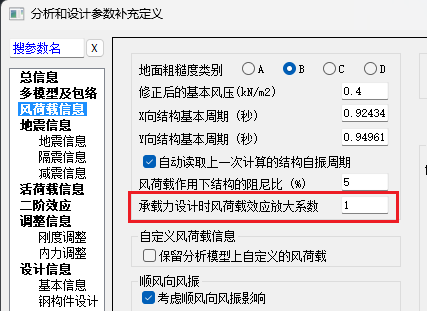

Q3：SATWE参数中的承载力设计时风荷载效应放大系数，对于基础的风荷载是否有影响？

A：

此放大系数主要针对高规4.2.2条要求“对风荷载比较敏感的高层建筑，承载力设计时应按基本风压的1.1倍采用”。是对风敏感的高层结构考虑以及其他特殊情况时考虑，影响上部构件的设计内力，而基础设计模块中读取的荷载为上部结构内力标准值，是不考虑承载力调整的，所以对于地基验算和基础设计无影响，如果基础设计也需要考虑风荷载放大，则需要人为放大基本风压。

图Q3-3

Q4：混凝土梁中存在轴力，程序是怎么处理的？

A：

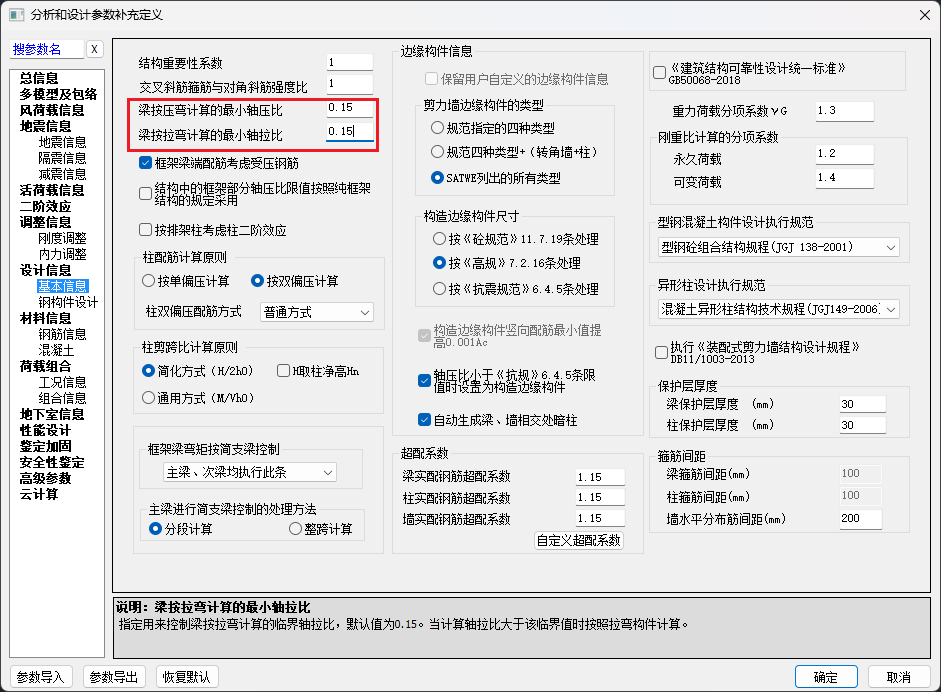

当混凝土梁中出现轴力时，且其轴力大于计算程序会按拉弯或者压弯构件进行设计。如下图所示参数：

当梁中轴拉比小于0.15时，正截面设计忽略轴拉力，斜截面设计仍考虑轴拉力；当梁中轴压比大于0.15时，程序按压弯构件设计。用户可自行调整轴拉比或轴压比限值。此参数仅对普通混凝土梁、型钢混凝土梁有效。

对于除门式钢架梁、组合梁、矩形钢管混凝土梁之外的普通钢构件，当轴力绝对值大于5KN时，程序按压弯构件进行设计。

Q5：砌体参数中，“结构嵌固底面到基础高度”起什么作用？可否取值为基础埋深？

A：

主要用于地下室半地下室的计算，当输入高度大于0时，考虑重力荷载代表值时不计入嵌固地面以下部分的结构重力荷载代表值，计算水平地震作用时，楼层计算高度为楼层相对室外嵌固地面高度，保证水平地震力作用计算准确性。受压承载力计算时可以正常按各层墙高考虑，并把上部荷载传给基础。
