技术周刊

为什么剪力墙的体积配箍率

手算与程序输出有差别？

PKPM结构系列软件常见问题解析

二零二四年第九期

问题汇总:

Q1：为什么这个工程，剪力墙的体积配箍率，通过手算的是结果为0.687%，软件输出的是0.78%，核算的和软件输出的结果不一样？

Q2：为什么这个工程在satwe计算时没有问题，在计算减震的时候出现下面的错误提示？

Q3：在satwe软件的构件信息中，用规范公式校核抗剪验算，怎么校核出来都比软件输出的小？

Q4：某工程板施工图，计算值明明是0，为什么配板钢筋时计算值又变成251了？简支边计算值应该是0？

Q5：PKPM图模大师支持max格式文件查阅么？

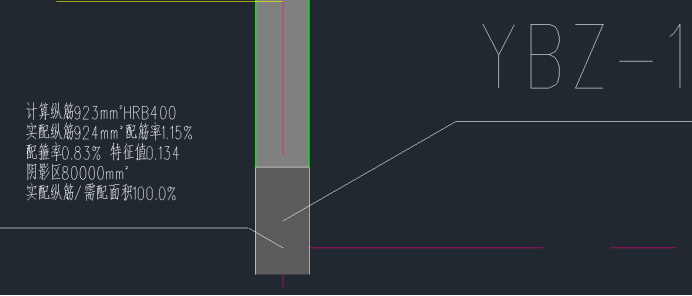

Q1：为什么这个工程，剪力墙的体积配箍率，通过手算的是结果为0.687%，软件输出的是0.78%，核算的和软件输出的结果不一样？

A：

经查发现因为两个问题导致的：

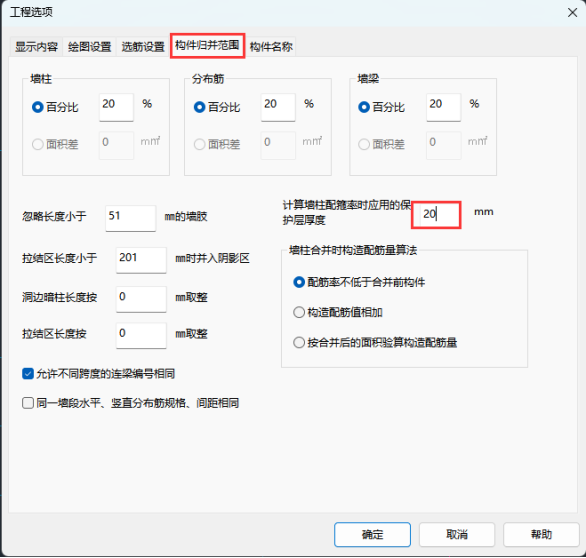

第一，计算墙柱体积配箍率时取用的保护层厚度在剪力墙施工图的参数中可以设置，如下图所示，默认值为20mm。发来的数据中从剪力墙施工图看该值为默认，校核的工具箱参数中设定的保护层厚度为15mm。

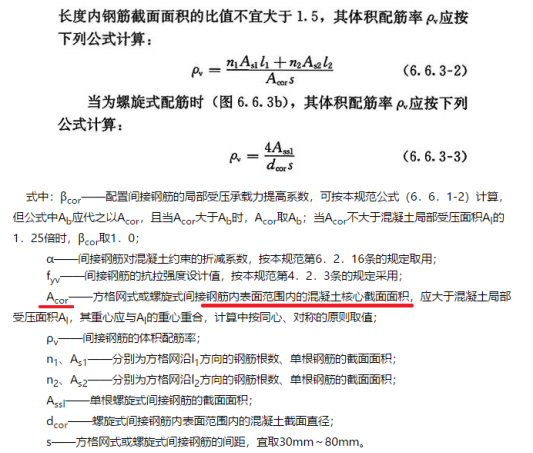

第二，按现行混凝土规范的要求，核心区域面积应取钢筋内表面范围内的混凝土面积。所以不应该只是扣除2c，应该是扣除2*（c+dg），其中c为混凝土保护层厚度，dg为箍筋直径。

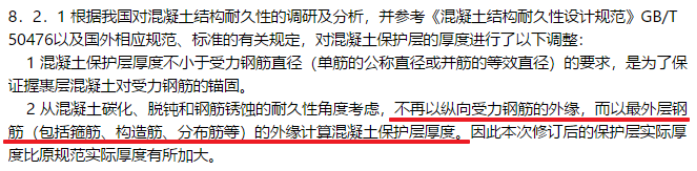

第三，按现行混凝土规范的要求，混凝土保护层厚度是从箍筋外皮开始算，不再是旧规范中的以纵筋外皮起算。所以在算箍筋长度时，边长不应是h-2c+dg，按现行规范应该是h-2c-dg。

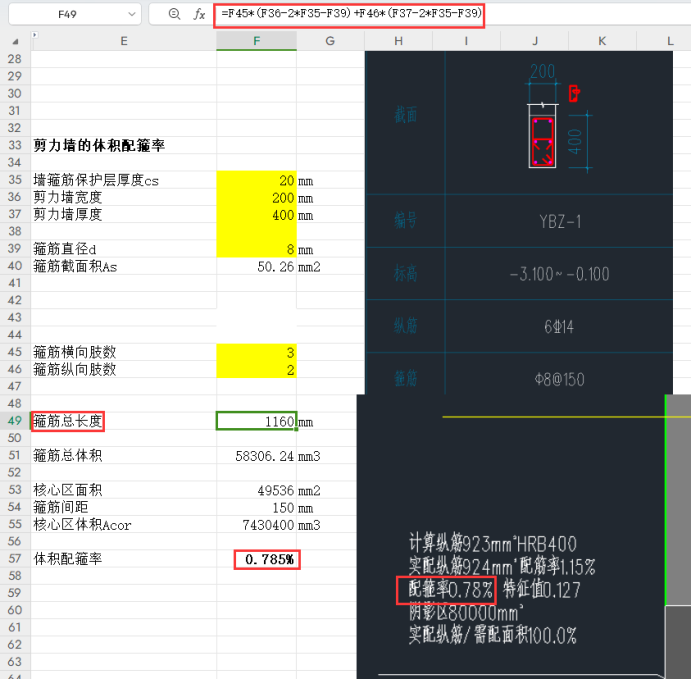

具体的校核过程如下：

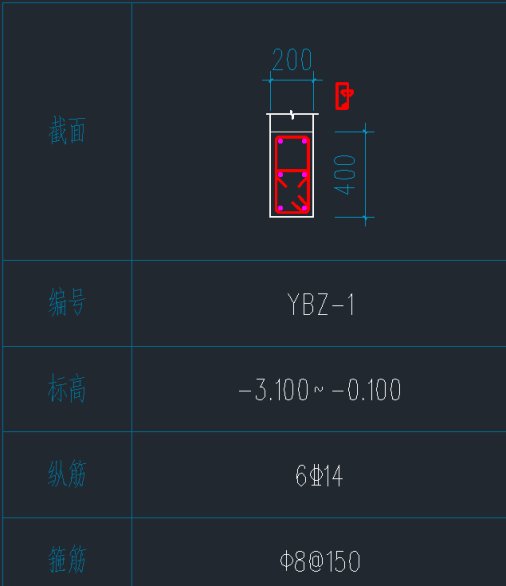

箍筋总长如上图所示：

L=(h-2c-dg)*Nb+(b-2c-dg)*Nh=(400-2*20-8)*2+(200-2*20-8)*3=1160mm，其中Nb为墙厚方向肢数，Nh为墙长方向肢数

核心区截面面积：

Acor=[b-2*(c+dg)]*[h-2*(c+dg)]=[200-2*(20+8)]*[400-2*(20+8)]=7430400

体积配箍率：

ρ=50.26*1160/7430400≈0.7846% 和墙柱实配数量中查到的体积配箍率基本一致。

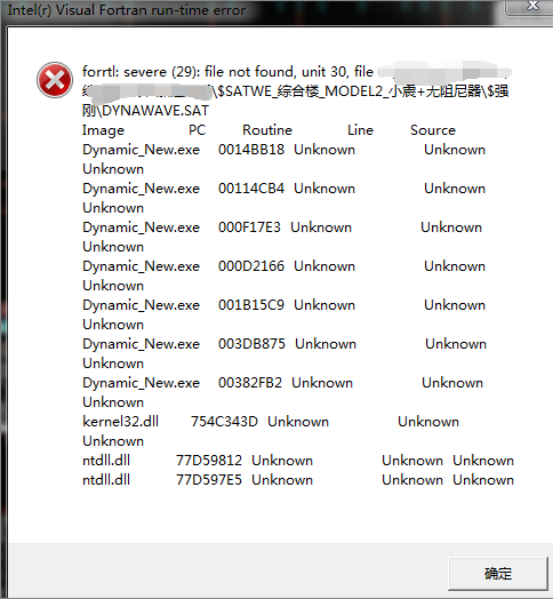

Q2：为什么这个工程在satwe计算时没有问题，在计算减震的时候出现下面的错误提示？

A：

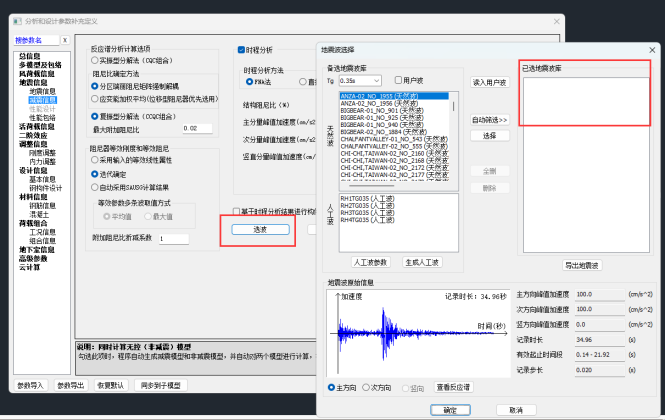

这是因为在计算这个工程的时候，选择了进行时程分析，但是没有选地震波导致的，在如图二所示的界面选择上地震波以后就没有问题了。这也是随着减震工程越来越多，很多设计人员容易忽略的问题。

Q3：在satwe软件的构件信息中，用规范公式校核抗剪验算，怎么校核出来都比软件输出的小？

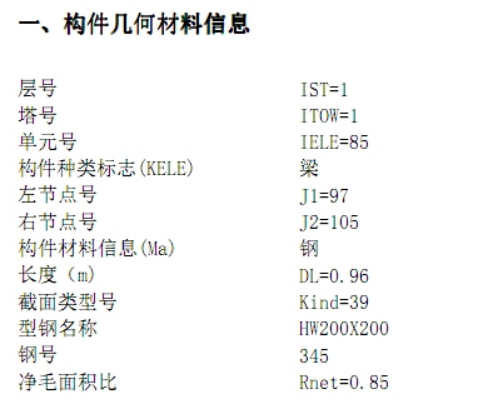

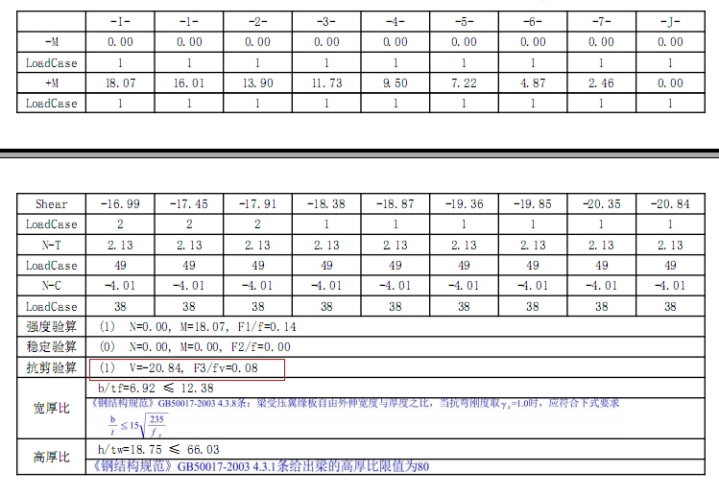

在satwe计算结果输出中，钢梁截面Hw200x200x8x12，Q345的抗剪验算给出了荷载与承载力的比值，反算出抗剪承载力为20.84/0.08=260.5kN。但根据规范抗剪验算的工时，代入其截面的Ix，Sx，得到的最大剪力为252kN，按其腹板横截面直接乘以抗剪强度得到的抗剪承载力为（200-2x12）x8x175=246kN，都比软件计算的小，Ix =4720cm4， Sx =262.74cm3，fv=175N/mm2，按这式7.5.1-1钢梁截面抗剪承载力252kN，按7.1.5-2计算的是246kN，都比软件输出反算的小。

A:

程序是保留了两位小数导致的，20.84/252=0.0826984127，保留两位小数，所以是0.08，这样算出来结果是一致的。

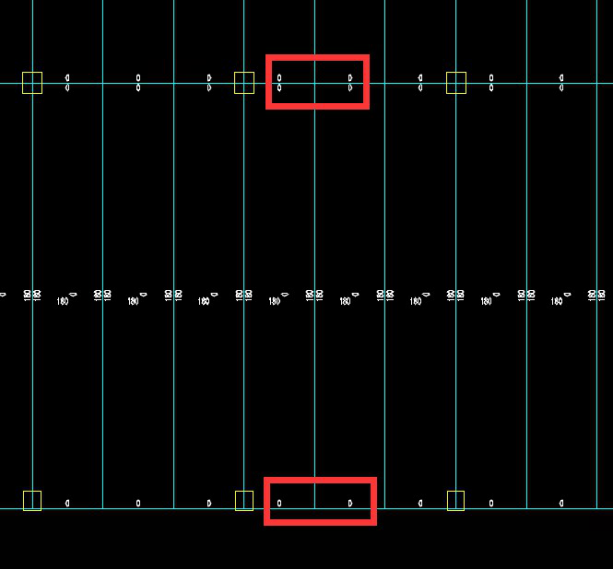

Q4：某工程板施工图，计算值明明是0，为什么配板钢筋时计算值又变成251了？简支边计算值应该是0？

A：

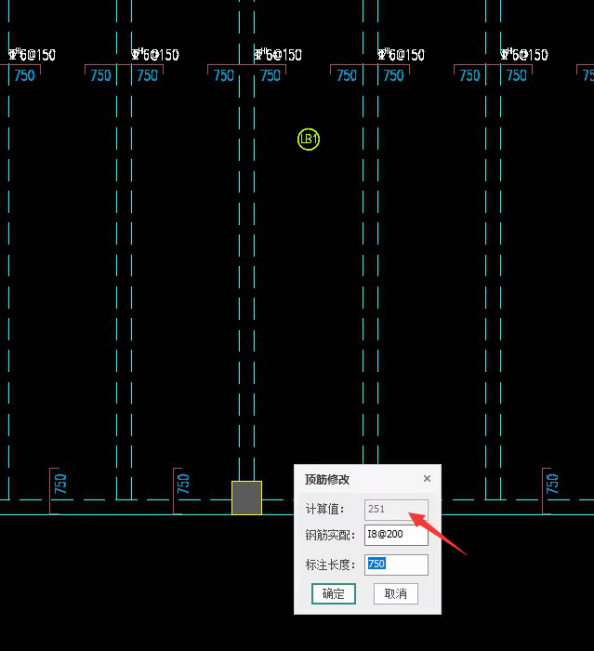

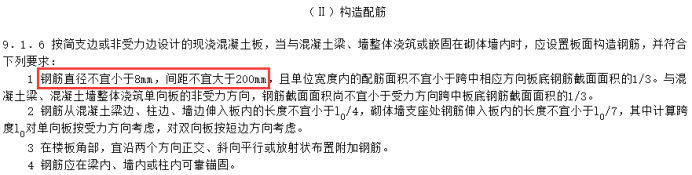

经这个板应该是单向板，计算值0没有错，但根据混凝土结构设计规范9.1.6条第1款，支座负筋有个构造配筋，所以软件就给了计算值，钢筋直径不宜小于8mm，间距不宜大于200mm，如图五所示：

Q5：PKPM图模大师支持max格式文件查阅么？

A：

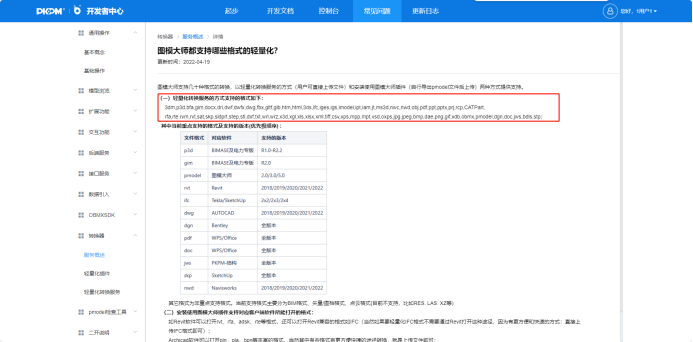

在常见问题中：

https://cloud.dev.pkpm.cn/devcenter/commonQuestion#9-1&1可以查看

图模大师支持的格式 ①可以通过官网常见问题获取；②（推荐）在图模大师上传功能中，点击查看支持在线预览的格式

供稿丨黄翠香 审稿丨刘孝国

编辑丨王蕊 责编丨张跃飞
