图1 三种梁实配录入方式

A：实配钢筋录入是进行鉴定或加固计算的必要步骤，最新发布的V2.2.1.0版本程序支持三种实配钢筋的录入方式，分别为：手工布置钢筋录入、识别DWG格式图纸录入以及根据计算结果自动选筋录入方式。以下分别进行介绍：

（1）手动布置钢筋录入方式：指在【梁实配】菜单中，设计师通过【钢筋布置】功能指定某根梁各个位置的实配钢筋，也可“拾取”某个梁的既有钢筋并指定给另一根梁构件；

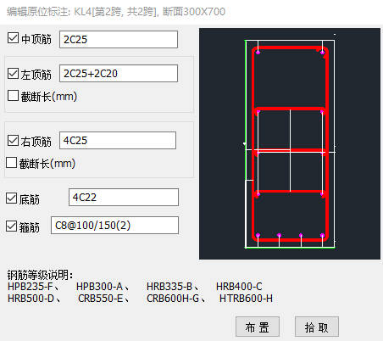

图2 手工进行钢筋布置功能

（2）识别DWG格式图纸录入方式：指通过导入一张已有的DWG格式图纸，通过软件的智能识图程序识别并录入构件的实配钢筋；

（3）根据计算结果自动选筋录入方式：设计师先进行一遍模型的整体计算，然后程序可根据计算结果来初步生成一套实配钢筋，用户以此为基础，再根据实际钢筋情况进行修改。

在钢筋实配录入过程中，可通过钢筋编辑功能进行既有钢筋的编辑，除了可以通过上部菜单栏中的【钢筋删除】、【钢筋修改】、【钢筋查找】、【钢筋按层复制】等命令外，还支持进行集中标注、原位标注等文字的双击编辑直接修改，这些编辑功能提高了钢筋实配录入的效率。

另外，程序支持了实配钢筋的导出功能，可以将录入的实配钢筋导出DWG格式图纸，以避免出现意外情况导致录入数据的丢失。

A：加固项目经常碰到建筑功能改变，建筑结构抗震设防类别由丙类提高至乙类，此时抗震等级及抗震构造措施也会相应提高，比如钢筋的锚固长度要求等。此时，通过常规的加固方法来解决是比较困难的。此种情况，为减小主体结构的抗震构造措施等级，可在鉴定加固模块中采用减震或隔震的加固设计方法。关于减隔震的参数的设置内容可详见用户手册或改进说明。

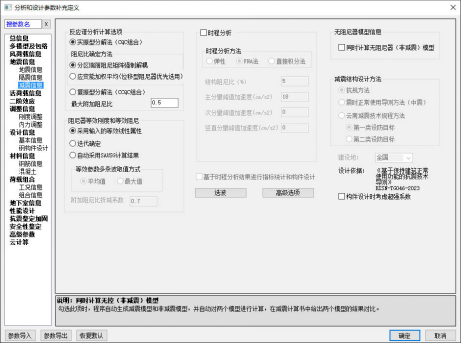

图3 鉴定加固模块减震参数

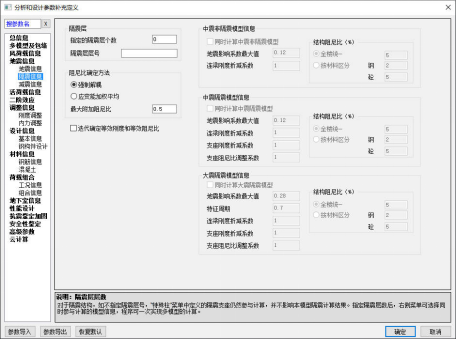

图4 鉴定加固模块隔震参数

A：程序从V2.2.1.0版本起可以在混凝土结构鉴定加固模块中计算如底部框架抗震墙砌体结构、砌体结构顶部加钢结构、设置位移型阻尼器的内部框架砌体结构以及隔震砌体等结构类型。另请注意，程序目前对于砌体墙仅给出各工况内力，尚未直接进行墙体承载力的验算。

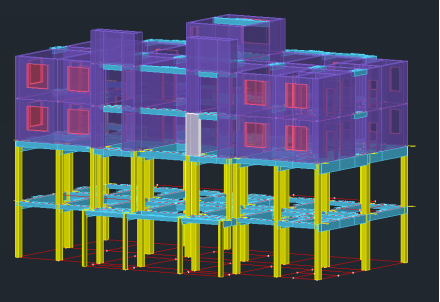

图5 底部框架抗震墙结构

此时，应当在【参数定义】中正确设置“砌体容重”、“结构材料信息”以及“结构体系信息”等参数信息。值得注意的是，对于局部含有若干改造的砌体结构或内框架结构，其竖向承重和抗侧力体系的主要特点没有改变，仍应选择为“砌体结构”或“内框架结构”进行计算，如砌体顶部局部加钢结构楼层，砌体结构侧边附建楼梯或电梯结构等情况，对于较为复杂的由框架、砌体墙以及新增钢筋混凝土墙组成的二重或多重抗侧力结构，可以选择为“框架-抗震墙砌体结构”。底部框架-抗震墙砌体过去是采用上部砌体和下部框架抗震墙分开设计的方式，在新版钢筋混凝土鉴定加固程序中支持进行整体分析并对下部的混凝土构件进行承载力验算。

A：在计算砌体混合结构时主要影响【参数定义】内的一些参数信息，具体如下：

总信息中正确设置“砌体容重”、“结构材料信息”、“结构体系”。“砌体容重”需要可根据不同的砌体材料和面层材料情况设置，默认值为22kN/m³；“结构材料信息”选择“砌体混合结构”，需要注意的是当结构中砌体墙承担竖向或水平荷载时方可称为砌体混合结构；“结构体系”根据工程实际结构体系选择“砌体结构”、“底部框架-抗震墙砌体”、“内框架砖房”、“框架-抗震墙砌体结构”等。

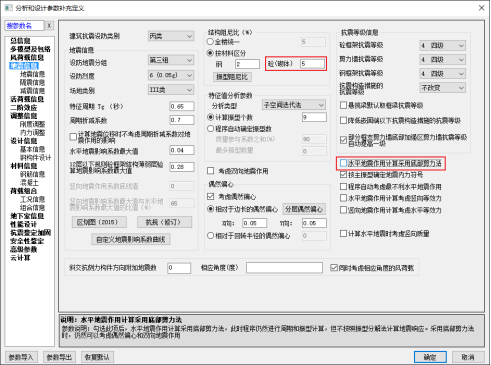

图6 前处理地震信息参数框

地震信息中可设置砌体材料的阻尼比并选择使用的计算方法，如图，水平地震作用计算可选择采用底部剪力法进行计算。

调整信息的刚度调整中根据抗规要求设置砌体墙刚度折减系数：

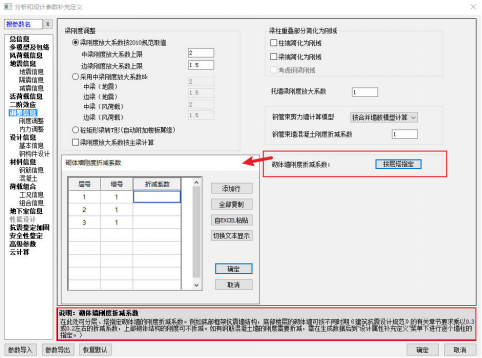

图7 砌体墙刚度折减系数

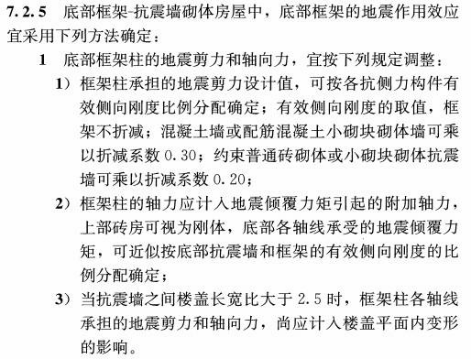

图 抗震设计规范第7.2.5条

调整信息的内力调整中，参考规范要求设置各类抗侧力构件的内力调整信息，例如加固中新增了钢筋混凝土墙体，此时可以指定新增墙体承担100%或者某一比例的地震剪力。

图8 抗侧力构件内力调整

A：程序自V2.2.1.0版本后，鉴定加固模块可根据标准图集《建筑结构加固施工图设计表示方法》07SG111-1所给出的施工图表示方法进行加固施工图的绘制，包括混凝土柱、梁以及砌体墙的表示。平面注写内容包含构件的编号、原截面尺寸及加固材料具体数值、标高、新增纵筋箍筋等信息，如下图所示。

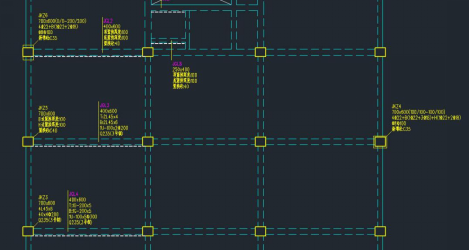

图9 混凝土结构加固施工图

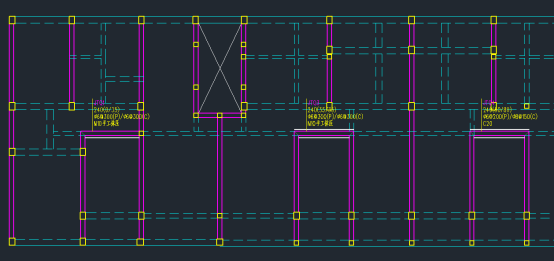

图10 砌体结构加固施工图
