PKPM隔震设计常见问题解答

北京构力科技有限公司 张旭光

Q1：PKPM-GZ隔震软件中如何考虑地震近场效应？

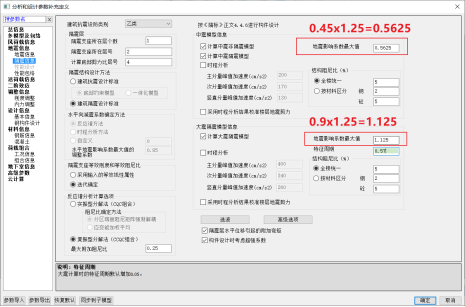

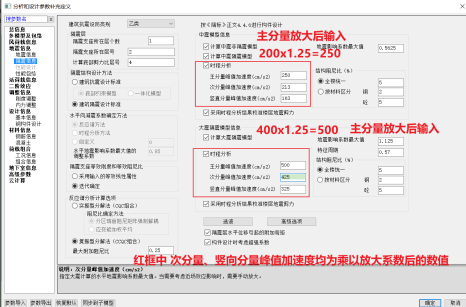

A：在PKPM-GZ软件中，对于反应谱法计算结果需要将水平地震影响系数最大值乘以近场效应放大系数后填写，举例如图1所示。对于时程计算结果需要将峰值加速度乘以近场效应放大系数后填写，举例如图2所示。另外，《抗标》12.2.2与《隔标》4.1.4规定的近场效应放大系数不一样，需要根据项目所选设计规范相应选取或按当地规定选取。

图1

图2

Q2：PKPM-GZ隔震软件中可否导入YJK软件的地震波？

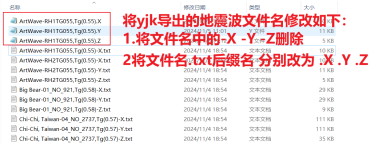

A：先在yjk软件中将地震波导出，然后如图3~图6进行如下操作，即可导入PKPM。

图3

图4

图5

图6

Q3：如何实现《隔标》4.1.3与4.3.5要求的反应谱与时程计算结果包络？

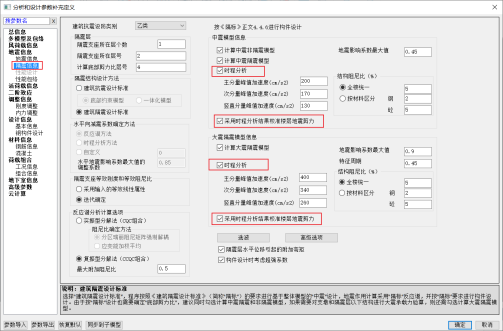

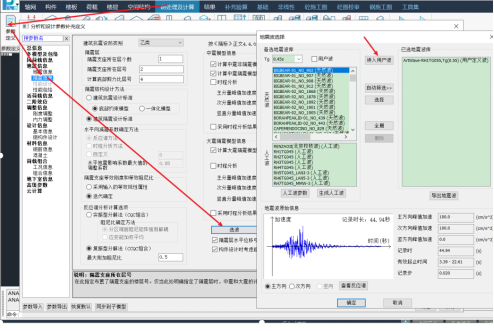

A： 需要用户在参数中勾选时程分析，并勾选“采用时程分析结果校准楼层地震剪力”填写峰值加速度、选波，计算之后主模型下的配筋自动考虑了时程放大，即时程与反应谱结果取大。如图7所示：

图7

Q4：隔震结构设计时，隔震支座的等效刚度、等效阻尼比，设计时怎么确定具体的数值？在何处输入隔震支座属性数据？

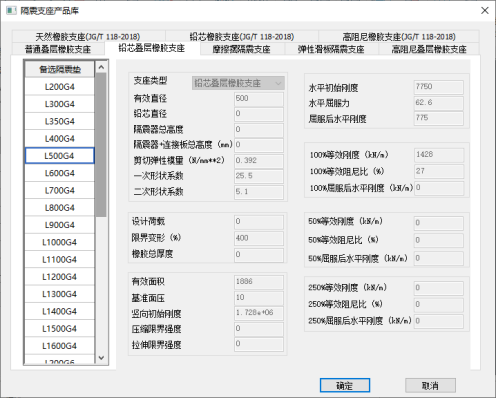

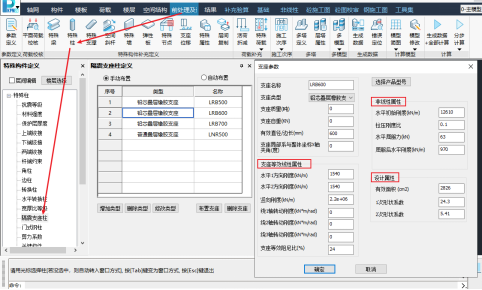

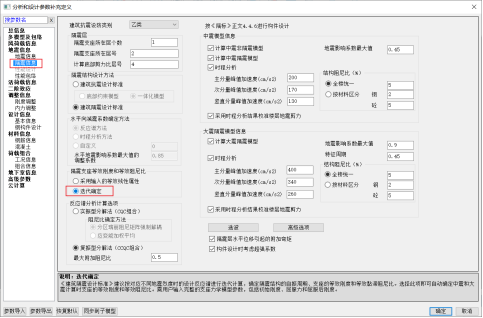

A：隔震支座的等效刚度和等效阻尼比随设防烈度和地震水准而不同，《隔标》4.2.2建议采用反应谱迭代的方法确定隔震支座等效线性属性，此时用户需在软件中隔震信息页选择隔震支座等效刚度和等效阻尼比“迭代确定”即可，如图8所示。一般可以按厂家提供的隔震支座100%剪应变对应的等效刚度和等效阻尼比等参数填写到【前处理及计算】-【特殊柱】-【隔震支座柱】定义里，当在参数设置中选择“迭代确定”时，这些等效线性属性用于迭代的初始步，当选择“采用输入的等效线性属性”计算时，则直接使用这些属性计算最终的地震力。支座的非线性属性用于时程分析，设计属性用于隔震支座验算，因此这些属性都要正确填写，如图9所示。另外，软件中也提供了一套隔震支座属性库供设计师参考选用，如图10所示，其参数符合市场主流参数，若有差异以工程实际选用的厂家参数为准并复核计算隔震结构。

图8

图9

图10

Q5：是否所有隔震结构计算时都得勾选《隔标》附录A性能包络设计？

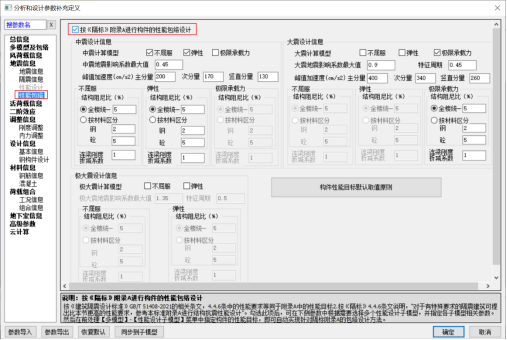

A： 不是。如图11所示，《隔标》1.0.5针对不规则隔震建筑等或有特殊要求隔震建筑，高于隔震基本设防目标，此时按《隔标》附录A做抗震性能化设计，需要满足多个地震水准下的性能目标，配筋需要满足性能包络设计要求，必要时还需补充大震弹塑性计算分析，符合以上情况时用户需要如图12勾选《隔标》附录A性能包络设计。对于未勾选《隔标》附录A的普通隔震结构，此时按照《隔标》1.0.3规定的隔震基本设防目标设计，地震设计状况下的承载力验算按《隔标》4.4.4、4.4.5、4.4.6进行中震下的抗震性能设计。

图11

图12
