某机场项目，楼板的平面造型较为复杂，存在大开洞、异形板弧形板、及板跨不同、标高错层等特点，且各层楼板布局均不一致，都需要单独出图，无法复用。典型板厚为130mm、150mm两种。

结构设计中，板虽然不属于抗震构件，计算起来相对简单，但其绘图工作量却十分庞大。首次使用PKPM板图，我们发现其在提升工作效率方面的表现出乎意料。特别是在面对如此复杂的机场项目时，图面和选筋的表现可圈可点。

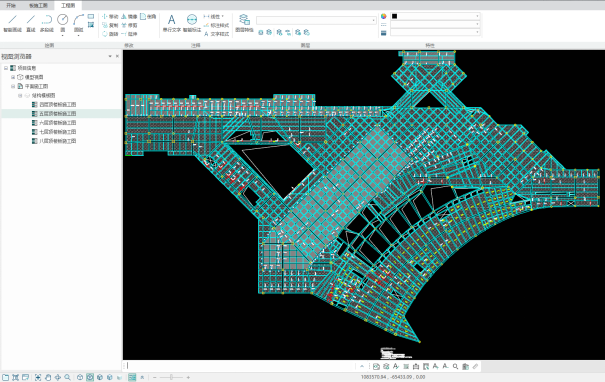

图1：PKPM板图应用效果
