BIM楼板施工图常见问题（五）组合楼板

刘骁健

从PKPMV2.1.1版本（2023年9月发布）开始，原楼板施工图模块正式替换使用“BIM楼板施工图”；经过一年多的用户使用反馈、以及迭代更新，这里总结了一些常见问题：

以往文章详见：

BIM楼板施工图常见问题（一）

BIM楼板施工图常见问题（二）

BIM楼板施工图常见问题（三）

BIM楼板施工图常见问题（四）

Q25：何时勾选参数“计算自重时考虑压型钢板高度范围内混凝土重量”？

Q26：为什么布置了组合楼板后，在BIM板图里都是单向板计算？且不可修改为双向板计算？

Q27：压型钢板组合楼板，计算结果显示底筋均为0，图纸中亦未配置计算跨方向底筋？

Q28：钢筋桁架楼承板，底筋计算值715，已知钢筋桁架筋2x8@200=502为什么计算值减去的桁架筋计算值715-338=377，而不是502？

Q29：为何钢筋桁架楼承板的底筋可以按照桁架筋的间距进行默认布置，而支座筋却不能按照桁架的间距进行默认布置？

Q30：进行组合楼板的排板设计后会对结果产生哪些影响？

Q25：何时勾选参数“计算自重时考虑压型钢板高度范围内混凝土重量”？

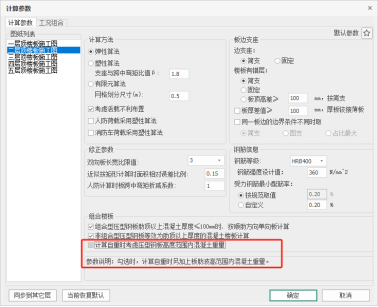

图25-1 计算参数

A25：由于“压型钢板组合楼板”在普通混凝土楼板的基础上，其下部增设了一层钢板，且钢板范围（hs）内同样浇筑了混凝土，因此在计算“压型钢板组合楼板”时，通常不可忽视该部分重量。

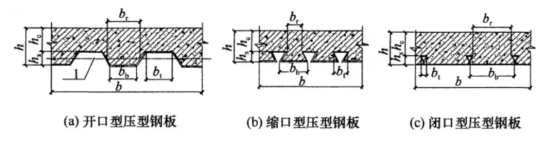

图25-2 压型钢板

然而，在PM建模过程中，程序无法自动计算“钢板范围（hs）”内的混凝土自重，需由用户手动输入。为此，BIM板施工图在参数设置中增加了此功能，以便用户无需手动操作，程序即可自动考虑“钢板范围（hs）”内的混凝土板自重。

需特别注意的是，PM软件中并未包含此参数。因此，在进行SATWE整体分析计算时，用户仍需通过楼面恒载等方式，在模型中自行考虑该部分荷载。正因如此，该参数在BIM施工图中并非默认勾选。

图25-3 自重对比

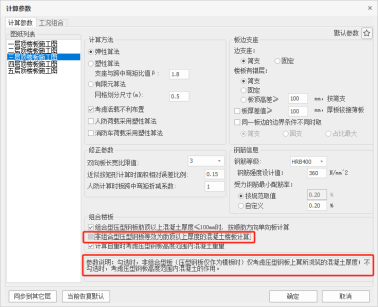

还需注意的是，“非组合型”压型钢板组合楼板，若也希望通过此参数布置“钢板范围内”混凝土自重，则需先取消勾选参数“非组合型压型钢板等效为肋顶以上厚度的混凝土楼板计算”。因为一旦勾选此参数，“非组合型”压型钢板将被视为“普通混凝土楼板”进行计算，而不再考虑“钢板范围”内混凝土的作用和自重。

图25-4 计算参数

Q26：为什么布置了组合楼板后，在BIM板图里都是单向板计算？且不可修改为双向板计算？

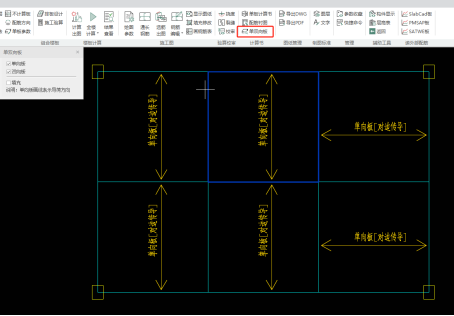

图26-1 单、双向板查看

A26：这是因为在PM模型中布置了组合楼板（如压型钢板或钢筋桁架）后，程序会自动根据组合楼板的方向将楼板导荷设置为单向导荷。因此，在BIM楼板施工图中，程序会依据导荷方向来确定是按单向板还是双向板进行计算。

若用户希望组合楼板按双向板计算，则需要返回PM模型中将组合楼板的导荷方式修改为梯形三角形（双向）导荷即可。

图26-2 导荷方向查看

Q27：压型钢板组合楼板，计算结果显示底筋均为0，图纸中亦未配置计算跨方向底筋？

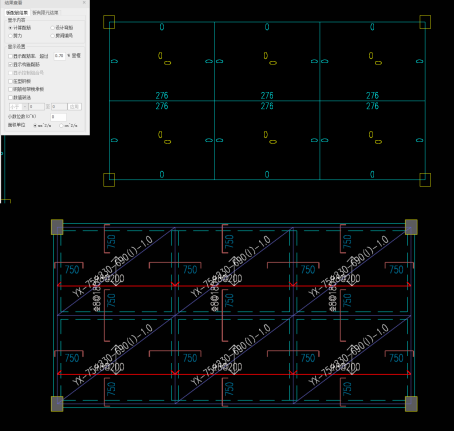

图27-1 计算结果和绘图

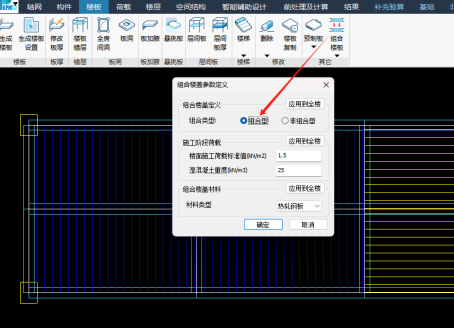

A27：由于当前层在PM中设置为“组合型”，因此在BIM板施工图中，本层的“压型钢板组合楼板”依据钢板与混凝土楼板共同作用的机制进行计算。在此情况下，钢板优先承担受力。当钢板不满足计算要求时，再进行钢筋的配置。若钢板已满足受力需求，则无需额外配置钢筋，此时“顺肋方向”的底筋计算值为0，且在施工图中也无需配置相应的构造底筋。但需注意，“非顺肋”方向仍需配置相应的构造底筋。

图27-2 组合型、非组合型

Q28：钢筋桁架楼承板，底筋计算值715，已知钢筋桁架筋2x8@200=502为什么计算值减去的桁架筋计算值715-338=377，而不是502？

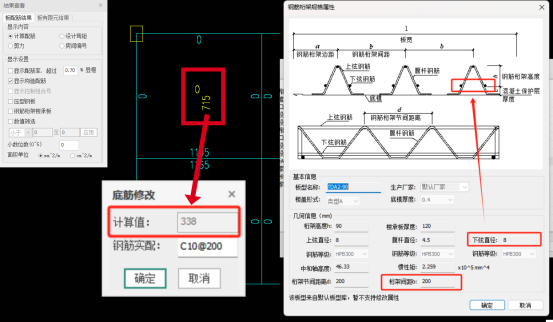

图28-1 钢筋桁架楼承板

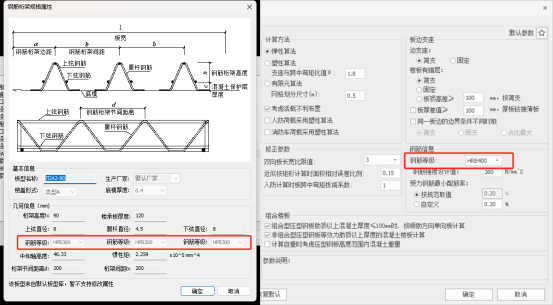

A28：由于此处忽略了，在PM中钢筋桁架中的桁架筋钢筋等级默认为HPB300，且无法修改。然而，该工程的混凝土楼板所使用的钢筋等级为HRB400。因此，当桁架筋按HRB400钢筋等级进行折算时，其计算值变为：502 * (270 / 360) = 377。据此，扣除钢筋桁架筋后的底筋计算值为：715 - 377 = 338。

图28-2 钢筋等级设置

Q29：为何钢筋桁架楼承板的底筋可以按照桁架筋的间距进行默认布置，而支座筋却不能按照桁架的间距进行默认布置？

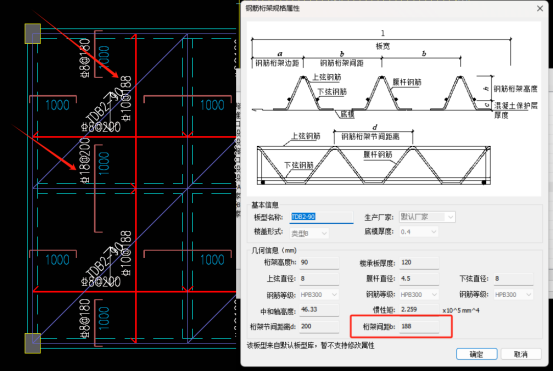

图29-1 桁架筋间距

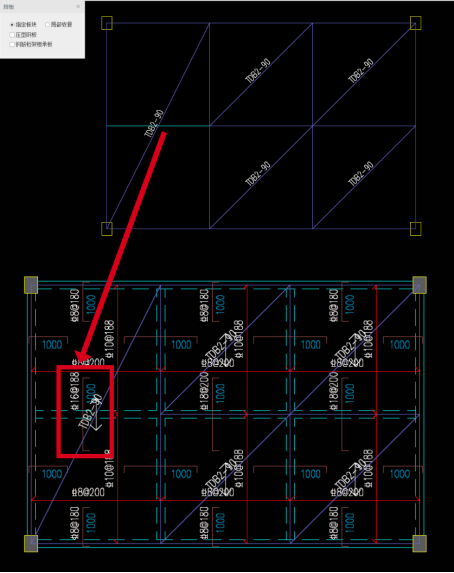

A29：由于该区域尚未进行“排版设计”，若希望支座筋也能按照“桁架间距”自动布置，必须先将支座两侧的“钢筋桁架楼层板”进行“连通”。只有在连通后，程序才能识别两块楼板的上弦筋在支座处实现筋联通，从而使“支座筋”能够按照“桁架间距”进行默认布置。

图29-2 排版钢筋桁架楼承板

Q30：进行组合楼板的排板设计后会对结果产生哪些影响？

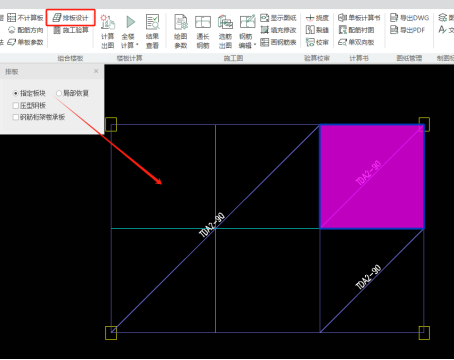

图30-1 排版设计

A30：“排版设计”不会影响楼板的计算结果。但是钢筋桁架楼承板的工程，在选配筋时会考虑同一板块内桁架钢筋（上弦筋）替代支座筋的作用。

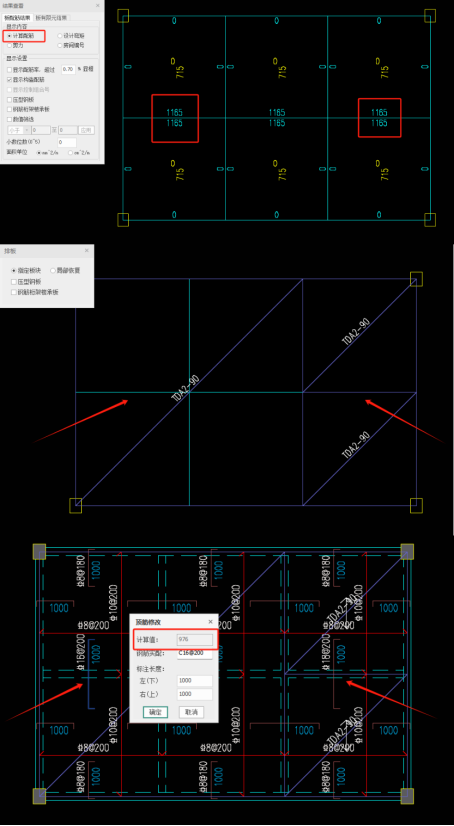

如图例所示，支座计算值为1165。在进行排版设计联通后，由于桁架上弦筋配置为8@200，并考虑HP300与HRB400钢筋等级的转换关系，计算得251*270/360=189。因此，支座处的配筋值相应降低，最终值为1165-189=976。

图30-2 排版设计后结果
