1. 低烈度区框架结构智能辅助设计

本项目为地上5层钢筋混凝土框架结构，抗震设防烈度6度（0.05g），设计地震分组第一组，场地类别Ⅱ类，抗震设防重点设防类（乙类）。

图2.1.0框架结构项目概况

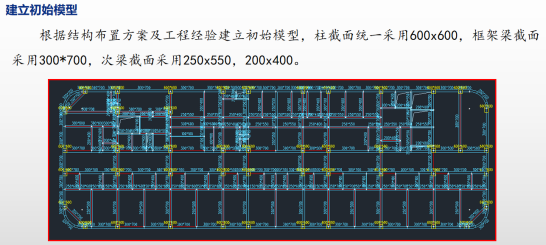

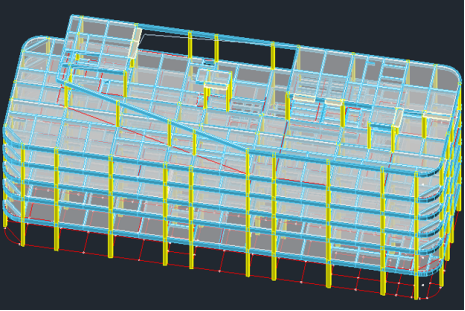

图2.1.1结构初始模型

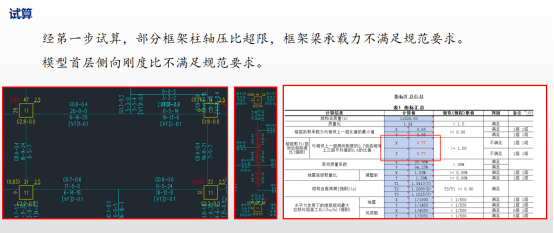

图2.1.2结构试算结果

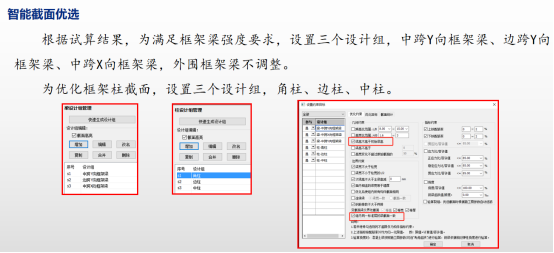

图2.1.3智能截面优选设置

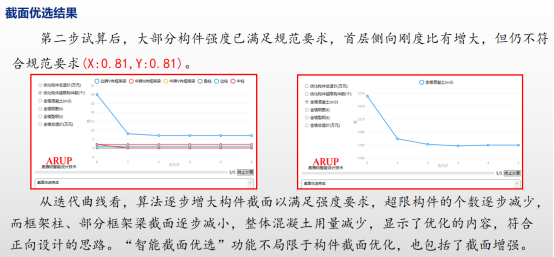

图2.1.4智能截面优选结果

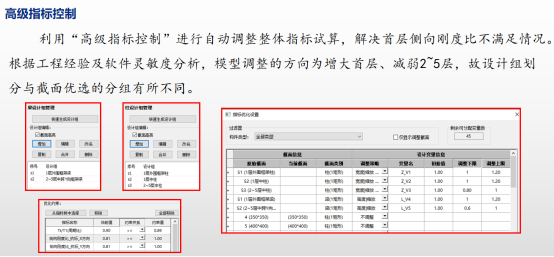

图2.1.5高级指标控制设置

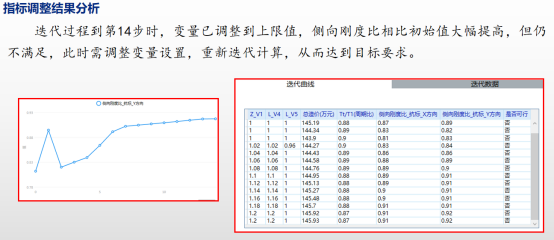

图2.1.6指标调整结果分析（手工调整优化参数设置）

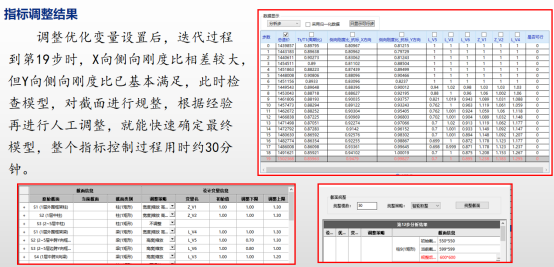

图2.1.7指标调整结果（自动+手动调整至满足）

2. 高烈度区框剪结构智能辅助设计

本项目为地上10层，地下1层钢筋混凝土框架-剪力墙结构，抗震设防烈度8度（0.20g），设计地震分组第二组，场地类别Ⅱ类，抗震设防标准设防类（丙类）。

图2.2.0框剪结构项目概况

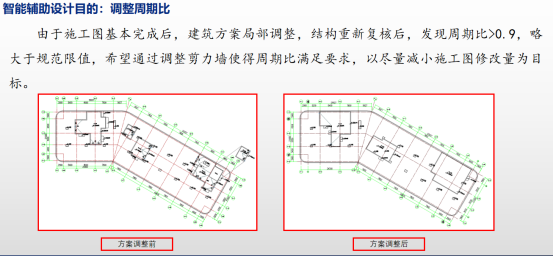

图2.2.1智能辅助设计使用目标

图2.2.2指标调整设计分组指定

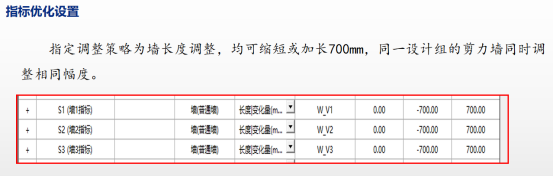

图2.2.3指标控制设置

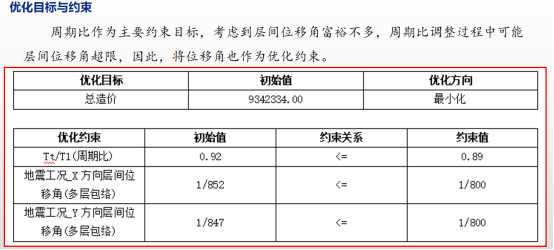

图2.2.4优化目标与约束设置

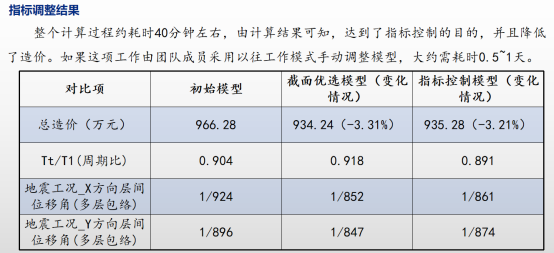

图2.2.5指标调整结果

3.智能辅助设计软件应用技巧与心得

1）根据构件受力特点，分组尽量细一点，有针对性的设置分组很重要。

2）合理利用整组调整和内部调整，整组调整：就是针对某一设计组指定统一的调整策略，一个设计组仅关联一个变量；内部调整：就是用户进到这个设计组内部，给具体某个截面设置调整策略，一个设计组可以关联多个变量。

3）合理设置构件优化参数，截面优选计算后，梁、柱截面会更加规整，基本可以满足工程应用。

4）按正向设计思路，智能算法节省了大量手动调模的工作，最直观的体会就是硬盘里不需要多存好几个计算模型了。

5）通过软件灵敏度分析，结合结构布置，可以快速的找到对周期比影响较大的位置，设置合理的设计组，通过软件智能设计，就能达到指标控制的目的，且修改量很小。

6）采用智能辅助设计模块进行截面优选和指标控制，根据不同的目标需求，划分好设计组，指定优化参数，软件就可以进行自动化的设计，反复迭代，找到一个相对“最优解”，省去设计人员“手动试错”的过程，从而提高工作效率。

7）良好的优化计算结果基于合理的分组及约束指标设置，而合理的“设计组”设置，需要设计师具备基本的结构概念。

8）PKPM-AID提升了设计效率，减少重复性工作，通过算法实现材料用量优化。

9）PKPM-AID智能辅助设计仍依赖于设计师对AI输出的批判性判断，人机协同才是最佳实践，其核心价值在于“辅助”而非“替代”工程师，不可盲目信任软件结果，忽视力学概念和工程经验。

10）PKPM-AID代表了结构设计从“经验驱动”向“数据+AI驱动”的转型，未来，随着算法进步和行业适配，有望成为结构设计的“智能副驾驶”。需要我们不断学习、不断摸索、不断总结。
