PKPM-AID上线已经有3年多了，在上市时间内，AID模块陆续更新一系列控制约束参数让设计优化结果可直接用于设计。同时推出了大受好评的敏感度功能，针对位移比、周期比等超限的平面复杂结构在竖向构件没有条件调整时，调整水平构件提供了方向，由于aid高效的收敛速度，让大家更快的进行结构模型调整。在2026版本中PKPM更新了AID2.0，在构件承载力优化的菜单中结合敏感度快速控制指标，避免结构调过了构件，指标又出现不满足。让我们看看如下这个案例吧。

1模型概况

本项目承接单位为石化行业某设计公司,本项目总建筑面积6241平方米，分左右2个塔楼，左边塔楼总高24m,右部塔楼总高57.7m。项目地震设防烈度为6度0.05g，设防地震分组：第二组，场地类别为2类，修正后基本风压为0.3，但是属于工业类项目，楼板荷载较大，有大量装置，通过PKPM自研的基于BIMBasePlant-S系列软件进行正向应用设计。

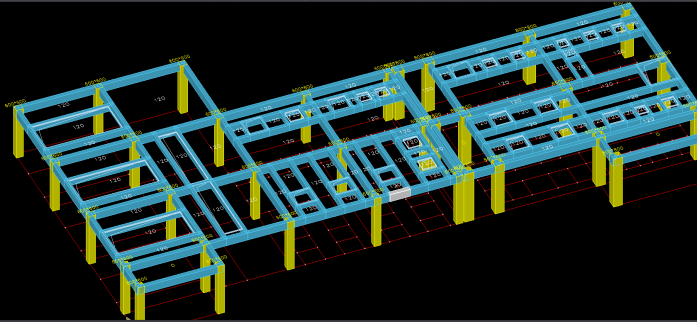

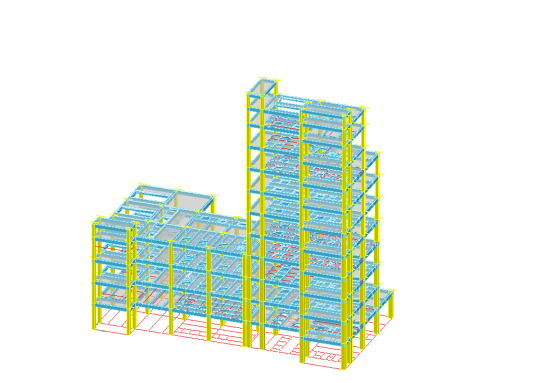

三维轴侧图

2使用BIMBasePlant-S软件进行模型录入，洞口提资，次梁生成。

客户首先使用BIMBasePlant-S软件导入建筑轴网，并在建筑方案有柱的位置使用600*600的柱截面进行占位设计，使用300*600的主梁2个方向连接主梁，实现快速框架构建占位。

由于石化项目洞口较多，客户使用BIMBasePlant-S的收资功能，快速将洞口收资，确保洞口位置、大小准确满足工艺要求。

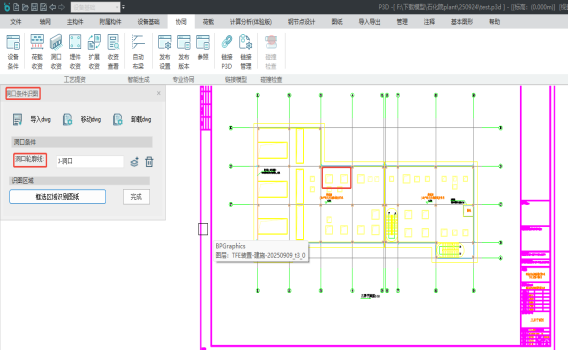

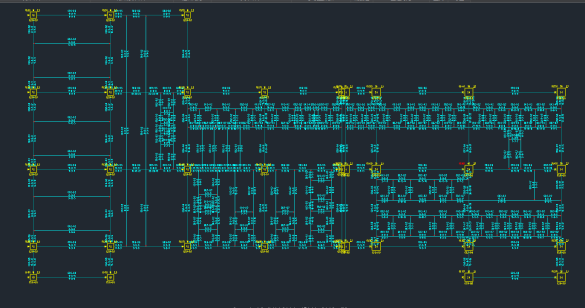

拾取CAD图层进行洞口位置定位

洞口生成完成后即可使用BIMBasePlant-S的智能次梁生成功能，通过设定次梁布置的逻辑间距，洞口位置，软件可以自动判断次梁生成逻辑，并对一些大板完成次梁布置，次梁统一选择尺寸为200*400尺寸生成。生成的次梁需要考虑洞口偏位确保洞口尺寸大小，同时部分次梁需要调整，采用挑边等方式直接挑板生成，将次梁完成占位。

（这里导入视频）

根据洞口确认布置次梁的相关参数

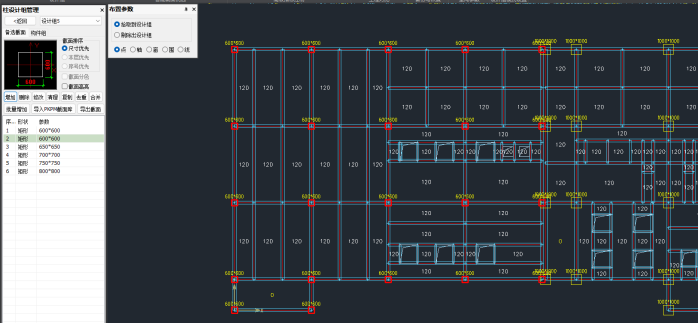

结合洞口以及之前布置习惯布置的次梁

3 使用AID2.0一键计算构件尺寸。

在BIMBasePlant-S软件完成模型创建后，客户根据使用习惯接力SATWE内核进行了构件偏位（由于需要对接三维构件定位需准确）、结构荷载布置和相关软件计算参数设定，由于工艺专业在同步进行设备的设计，设备的荷载按估算值取值。初步完成了模型的基本深化，达到可计算深度。进行计算后，指标部分位移比超限，右侧高层塔楼部分柱子轴压比超限。

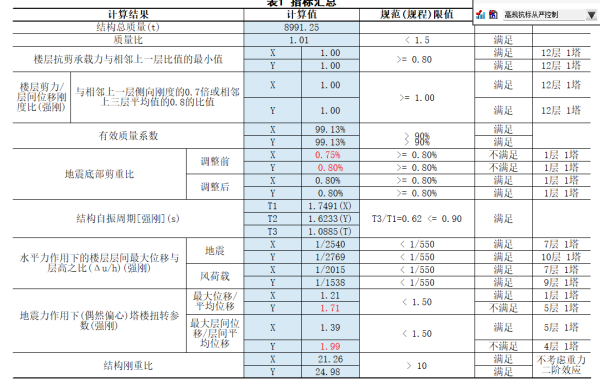

初步指标计算结果

初步构件计算结果

采用PKPM新版本AID2.0进行构件优化。核心目标为调整位移比满足要求、同时找寻有一定可控制富余量的构件截面尺寸。同时提供一个模型和工艺可以进行初步的走管等三维设计。

分组策略：梁分为4个设计组，x向主梁，y向主梁，x向次梁，y向次梁

柱分为2个设计组，多层塔楼柱子，高层塔楼柱子。

分别给这些组补充了满足要求的备选截面，

分组策略，并定义备选截面

采用AID2.0截面优选进行设置，为了保证截面余量，规整性，为后期设计保留空间，主要设置增加了选项，控制了主梁配筋率，控制了主梁一层x向采用同一种截面，y向采用同一种截面，柱子同一层采用同一种截面，但是不同层之间，梁柱截面均可不同。次梁截面没有统一要求。指标控制位移比、周期比、位移角三大指标同步需要满足要求。

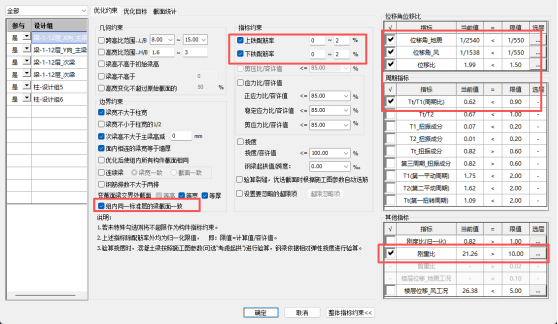

约束条件增项选择

启动开始截面优选，因为部分柱子因该有优化空间。让软件先进行承载力优化，后续结合敏感度进行指标方面的优化，按软件默认各5次（合计10次）的迭代次数进行计算。

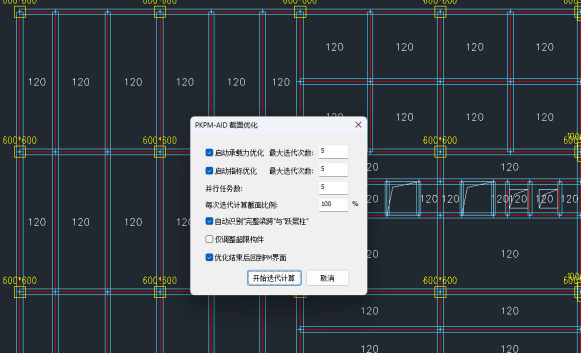

启动截面优选

实际软件仅经过总共5次计算就得到了最终结合，耗时15分钟左右。经过调整位移比满足要求，因6度区，减重比略有不足。且构件无超限。达成初步设计成果。

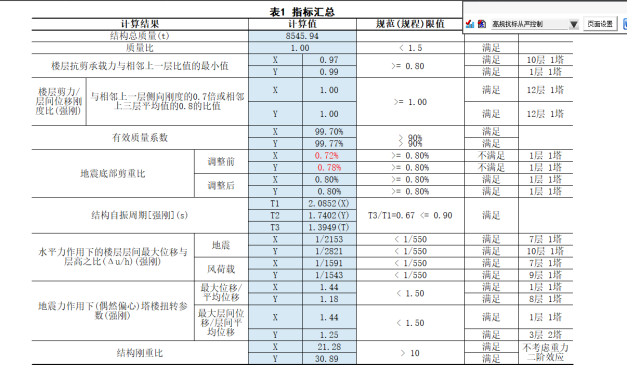

计算完成后整体指标

4、结论

1、BIMBasePlant-S提供了一系列AI设计能力，包括AI快速次梁布置，AID2.0计算优化，针对工业项目洞口多、洞口位置复杂等特点，提高设计建模和结构方案切换的效率。

2、AID2.0同时兼顾了构件承载力和指标，让操作难度很低的智能截面优选的应用范围可以进一步扩大，极大的减少了工程师调算时间。且计算效率、精度较人工有较大优势。

3、使用AID2.0进行构件调整，构件的富余量可控。结构设计不仅追求造价较低，更需要在不同阶段实现不同专业间配合，通过实用的约束条件，可进行不同阶段的深化设计需求。

4、AID2.0的优化计算核心能力较强，分析的敏感构件较为准确,计算迭代很快可以得到相关结果。效率甚至可以超过部分工程师手调效率，是您设计的好帮手。
