Q1：地基承载力和最大轴力相差很大，承载力校核的结果比手算的结果小很多，如图1-1和图1-2，什么原因？

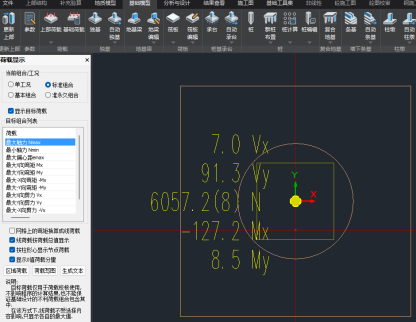

图1-1

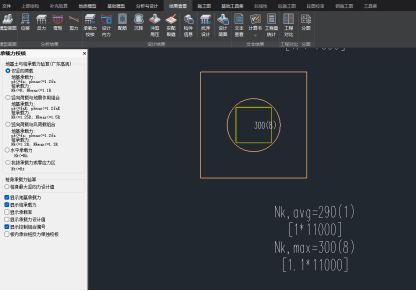

图1-2

A：

通过查看模型发现控制组合中含有常规水工况，检查参数发现在荷载工况中勾选了“常规水”，且“历史最低水位”输入为0m，如图1-3，基础底标高为-9.3m，导致常规水的值很大。最大轴力指的是上部荷载标准组合下的最大的轴力，结果查看中的承载力校核则是考虑了常规水和抗浮水的结果，水浮力和上部荷载方向相反，使组合后的内力减小。

取消勾选常规水，或者输入正确的常规水标高，计算之后再查看结果就正常了，如图1-4。

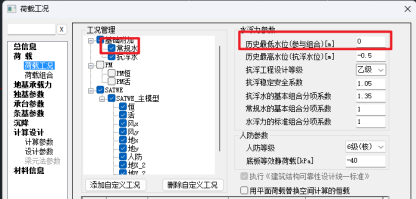

图1-3

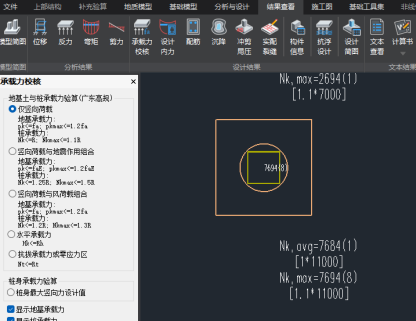

图1-4

Q2：筏板和承台的最小配筋率在人防荷载工况控制时为什么默认0.25不能修改？

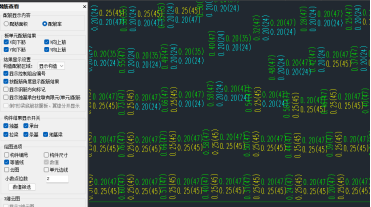

基础参数里面承台和筏板的配筋率是0.15，但是人防组合控制的配筋的区域（黄色字体）最小配筋率是0.25，如图2-1。但是在《人民防空地下室设计规范》表4.11.7 注4中（图2-2）指明：板类受弯构件（不包含悬臂板）的受拉钢筋，当采用强度等级400MPa、500MPa的钢筋时，应允许按表中规定减小0.05。根据规范采用强度等级400MPa的钢筋时，最小配筋率是可以取0.20的，为什么程序修改无效呢？

图2-1

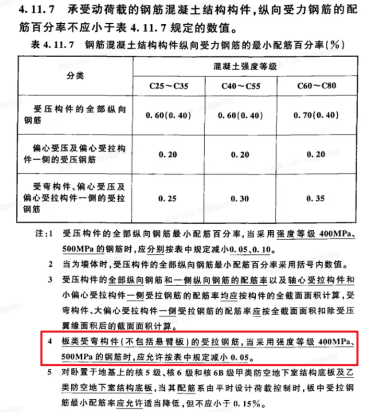

图2-2

A：

人防构造配筋率目前在软件里不能修改的，严格执行规范要求。若采用HRB400钢筋C35以下强度最小配筋率只要0.2%，这就存在两个问题，第一，这个配筋率是否偏小？第二，此时还是否仍然需要满足45f_t/f_y的要求。对此问题，张瑞龙总工的解释是属于修订错误，当采用强度等级为500MPa钢筋时，应允许按表中规定减小0.05，应该去掉400Mpa，同时对受弯构件仍然需要满足45f_t/f_y的要求。

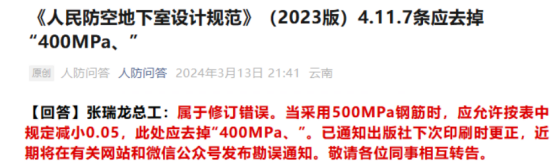

对此，“人防问答”公众号上，专家给出了明确的回复,如下图2-3。

图2-3

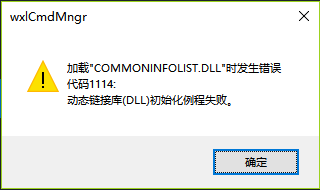

Q3：SATWE计算时弹出“加载"COMMONINFOLIST.DLL"时发生错误 代码1114：动态链接库(DLL)初始化例程失败。”或者“页面文件太小，无法完成操作”，如图3-1和3-2所示，什么原因？

图3-1

图3-2

解决办法：电脑运行内存不足，重启电脑即可。

Q4：在“标准型钢H型钢”中“国际热轧H型刚”中自定义增加型钢的规格后布置到模型中，模型发给其他人，其他人打开模型后会出现“当前型钢库中没有这个型钢”的错误，构件会丢失，如图4-1，怎么解决？

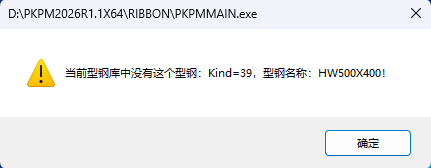

图4-1

A：

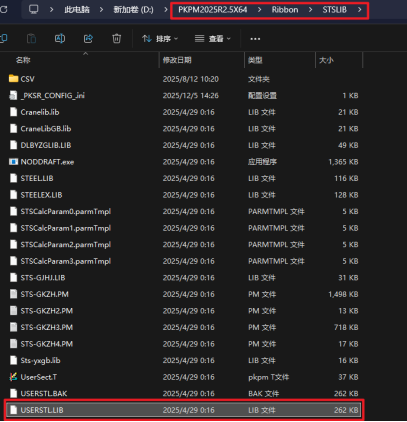

1）PKPM2025R3.0以前的版本，自定义型钢截面的文件保存在程序安装目录下的“USERSTL.LIB”文件里面，如图4-2，将该文件和模型一起发送给其他人，替换其程序中的同名文件即可。

2）PKPM2025R3.0及以后的版本自定义型钢截面文件“userstl.pm”保存在模型所在文件夹里面，可以在另一台电脑上直接打开，若要在另外一个模型里面使用，可以复制“userstl.pm”至新模型所在文件夹里面即可，如图4-3。

图4-2

图4-3

Q5：请问生成蒙皮的时候，有些无法生成蒙皮是什么原因呢？如下图5-1。

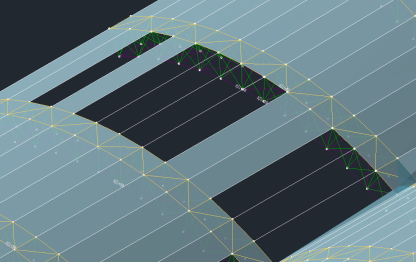

图5-1

A：

生成蒙皮的条件是：只有围成一个封闭圈的网格线才会生成蒙皮。检查模型发现网格线是闭合的，是满足生成蒙皮的条件的，但是有些构件没有进行分层，而在参数中选择的是“弦层1生成蒙皮”，如图5-2。在右上角的“结构分层”中对未分层构件进行分层，如图5-3。 分层后，再进行“自动生成”蒙皮，就能完整生成蒙皮。

图5-2 图5-3

常见不能生成蒙皮的原因：1）没有围成封闭圈的网格线；2）分层不清晰或者构件未进行分层，与生成蒙皮参数中的选择生成蒙皮的区域不匹配；3）生成蒙皮的区域的蒙皮边数大于参数中设置的“最大蒙皮边数”，修改参数“最大蒙皮边数”即可；4）模型中节点或者网格重叠，点“网格清理”，设置合并距离，对重叠的节点和网格进行合并，建议在布置支座荷载和约束之前进行清理。
