Q1：门式刚架柱脚底板上相同直径螺栓为什么会有两个孔径？

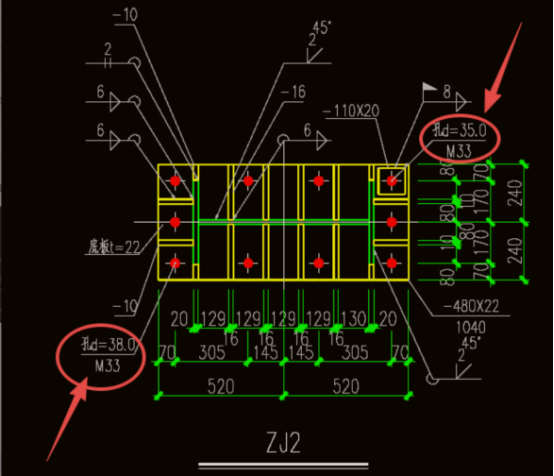

答：两个螺栓孔标识的并不是一个含义，左小角的标识柱脚底板的开孔，右上角表示的是柱脚底板上的垫板的开孔，所以孔径有所不同。

Q2：三维门刚纵向导荷的数值是怎么算的？

上图所示得到的纵向导荷的风荷载值是怎么算的，手算核对不上

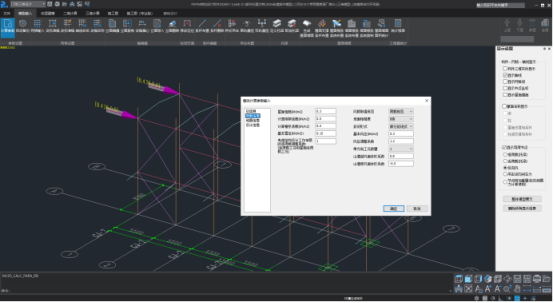

答：从程序参数查看可知：

基本风压W0=0.3,风荷载体型系数μs=0.8，风荷载放大系数1.2，地面粗糙度类别为B类查看横向榀：

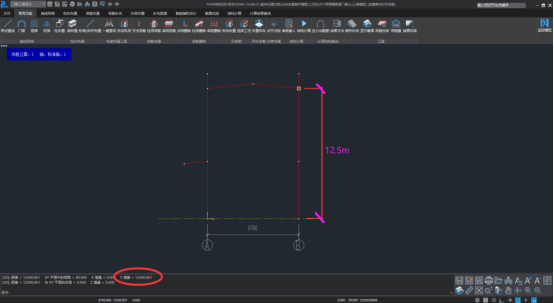

从横向榀界面可以看出，此排架跨度8.76m，檐口高度12.5m，通过荷载规范插值可知风压高度变化系数μz=1.065，核对总的风荷载F=0.3*0.8*1.065*12.5*8.76*1.2=33.6KN

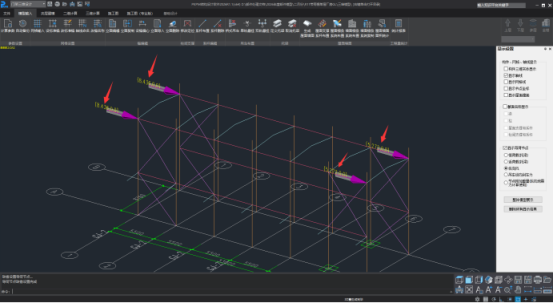

按照纵向风一半传给基础，一半均分到柱顶的原则可知柱顶风荷载节点值为：33.6/4=8.4KN 与程序图面输出的节点荷载8.436KN非常接近，造成此微小差异的原因是程序在计算风荷载的时候，还考虑了屋脊与檐口的小三角形部分的面积导致的差异，影响可以忽略不计。

Q3：减震模型计算的阻尼比比初始阻尼比还要小？

答：

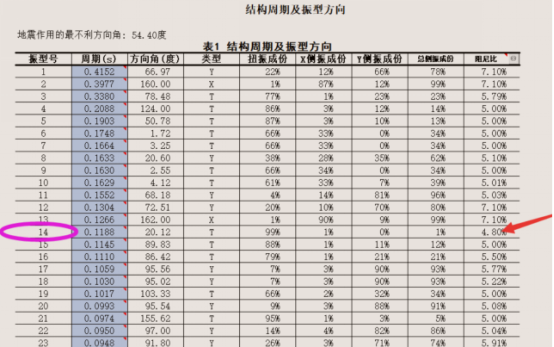

计算结果查看第14阵型发现是局部震动，地震力并未完全激发，属于无效阵型，可以忽略并剔除，程序输出的减震工程的阻尼比是初始阻尼比+附加阻尼比，一般按照前三个振型的平均值考虑即可。

Q4：钢柱柱脚极限承载力验算的连接系数是否程序考虑有误，与抗标并不一致？

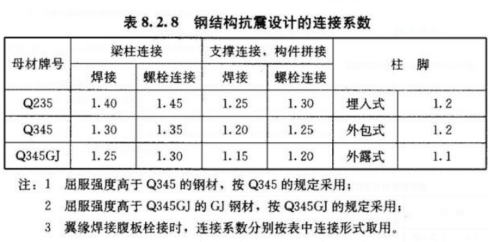

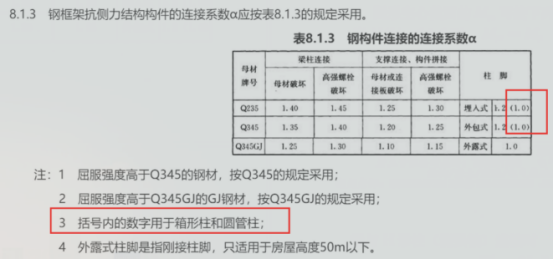

抗标要求如下图：

答：

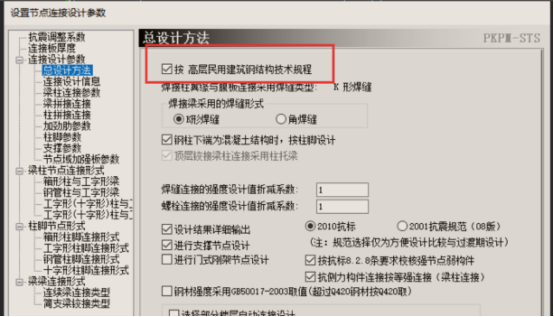

参数勾选了按照高钢规设计后，程序执行高钢规8.1.3条中的要求：

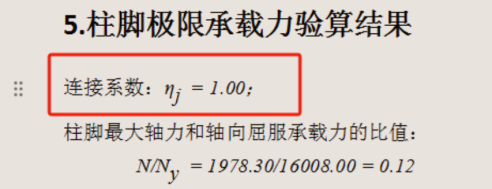

此时外露式和箱型及圆管截面下的连接系数是1.0

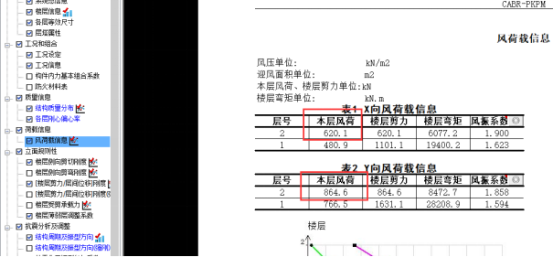

Q5：钢结构厂房，纵向长度和跨数更多，查看楼层风荷载也是比横向要小，结果位移反而更大？

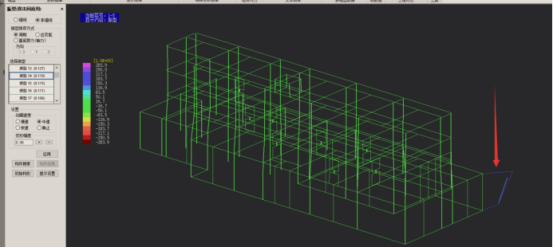

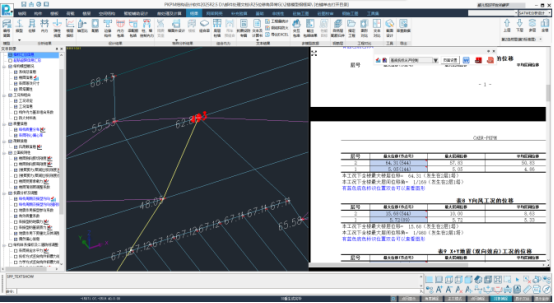

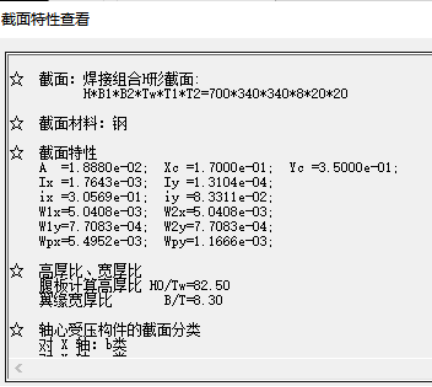

答：位移不满足的楼层号是2层，查看模型可知，柱截面均为H型钢，且布置方向都是一致的，H型钢的强轴和弱轴的惯性矩差异较大，多存在几何倍数甚至是数量级的差异，导致其在弱轴方向刚度普遍比强轴方向偏小很多，在荷载基本相同的条件下，会产生较大的位移，如下图所示：
