鉴定加固中梁实配录入后没有实配钢筋时该怎么办？

王文婷

Q1：某个混凝土框架结构，地震信息为7度0.1g，第一组，丙类设防，1995年B类建筑；框架梁抗震等级为5级非抗震，箍筋强度设计值210N/mm2，砼强度等级C23。请问JDJG中，非抗震框架梁的箍筋最小配筋率是怎么控制的，如下图所示？

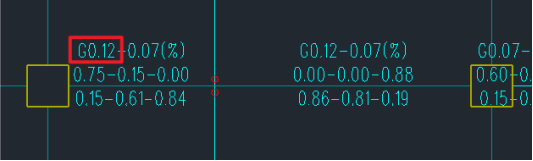

答：1995年B类建筑，设计规范选择89规范，鉴定加固模块中的框架梁最小配箍率执行89《混规》7.2.7条中0.02fc/fyv，如下图所示。

梁砼强度等级为C23，软件按现行砼规范强度设计值线性插值取fc=12.5N/mm2,根据0.02fc/fyv=0.02*12.5/210=0.12%,与程序计算结果一致。

Q2:在SATWE生成数据时，为什么计算时提示“网格划分出错”导致中断，该如何查找原因？

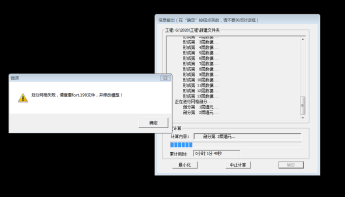

答：首先，这种提示可以看出是问题出在网格剖分第2层墙元划分这一步，到当前工程目录下for.199文件中可以找到错误构件的定位，如下图：

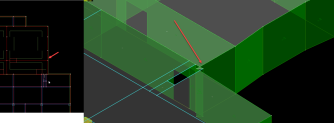

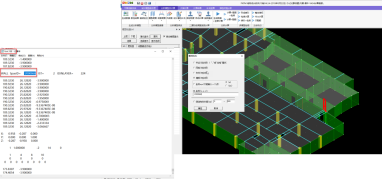

上图红框SpasID代表构件ID号，将此数值敲入“错误定位-查找构件”中ID一行中，这时屏幕中立刻以红色标识出问题构件。这时，便可以回到建模，查看一下具体的原因。经检查，原来是下图红框墙太厚，偏心也较大，转换成计算模型后，墙中线位置位于黄框两节点之间，此两个节点间距较小只有500，把墙拽歪了，形成异形墙肢，分别见下图所示：

修正的方法：一个是调整墙体结构方案，或者比较简单的处理方式还可以将最外侧的梁建模中删掉即可，后面计算时自己单独补充上，如下图。

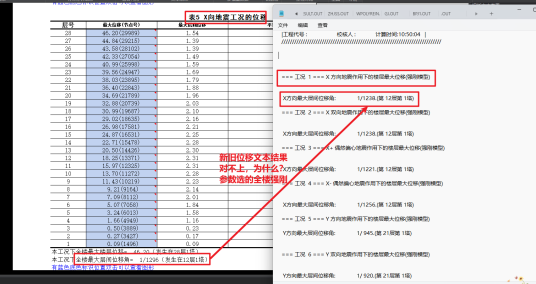

Q3： SATWE计算结果中的新版文件查看和旧版文件查看中地震下层间位移角不一致？

答：数据中有“周期折减”子模型，应该用周期折减子模型下的旧版位移文件与新版文本结果查看。

Q4：JDJG中，结束梁实配钢筋的录入，却看不到录入的实配钢筋信息，没有正确导入，请问该如何解决？

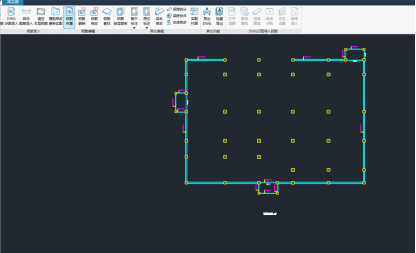

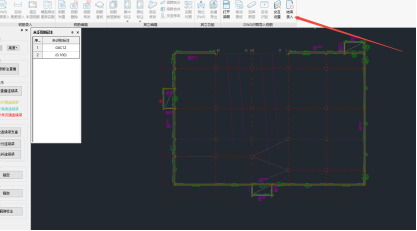

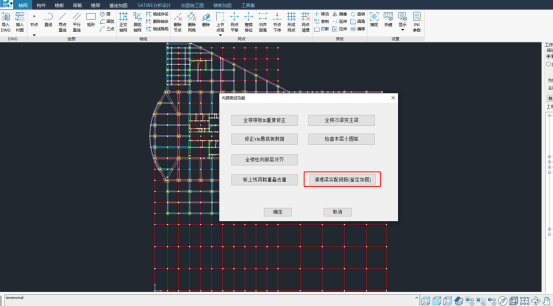

答：遇到这种情况，可以在建模模块的命令行敲入innercmd命令，在弹出的对话框中，点下图红框内容，将之前所有数据清空，再重新录入一下即可正常。

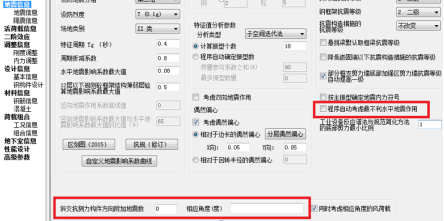

Q5: 最不利地震作用角度与斜角抗侧力构件角度有何区别？

答：“最不利地震作用角度”与“斜角抗侧力构件角度”是日常用户经常咨询的问题。

斜交抗侧力构件附加地震数：

《抗规》5.1.1：

1、一般情况下，应至少在建筑结构的两个主轴方向分别计算水平地震作用，各方向的水平地震作用应由该方向抗侧力构件承担。

2、有斜交抗侧力构件的结构，当相交角度大于15°时，应分别计算各抗侧力构件方向的水平地震作用。

最不利地震作用角度概念：

存在某个地震作用角度，使结构的地震反应最剧烈，这个角度为最不利地震作用方向角度。

下图L形结构。根据结构的对称性可推测出，最不利地震方向角度为45°，135°。

结构平面图

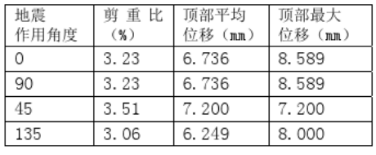

分别考虑0°、90°与45°、135°地震作用角度，进行对比。（ 0°、90°为斜角抗侧力构件角度）

45°、135°地震作用剪重比及层间平均位移均较大，为最不利地震作用方向。

所以通过上面的对比可以看出二者是独立不相关的概念。
