JCCAD软弱下卧层常见问题汇总

肖艳玲

Q1：独立基础软弱下卧层验算结果输出的Pc和Pcz手算和软件的不一致？

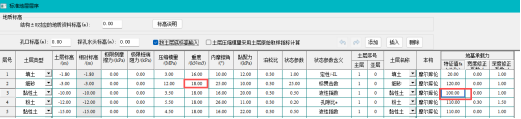

A：独基底标高是-2米，室内地坪标高是0m。模型地质资料如图1-1所示。

图1-1 地质资料标准孔点

基底自重压力值Pc=γ_m1×d₁，

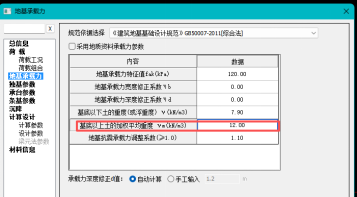

γ_m1软件取地基承载力参数里的基底以上土的加权重度，γ_m1=12Kn/m³（图1-2）。

图1-2 基底以上土的加权平均重度

d₁值软件取〈参数〉—〈总信息〉里填的室内地坪标高减去独基底标高

d₁=0-（-2）=2m.

Pc=12×2=24Kpa

软弱下卧层顶面处的自重压力Pcz=Pc+地质资料的重度γ_m2×z。

对于独基Z取基底到软弱下卧层顶面距离Z=-2-（-3）=1m，如果有水，地质资料重度应考虑的是浮容重。

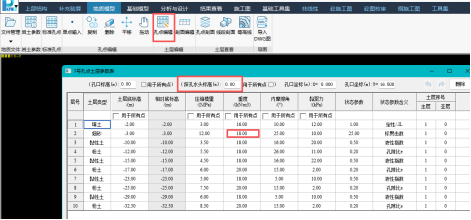

查看〈地质资料〉—〈孔点编辑〉探孔水头标高是0（图1-3），因此应该考虑浮容重。

Pcz=24+（18-10）×1=32Kpa.

图1-3 孔点编辑

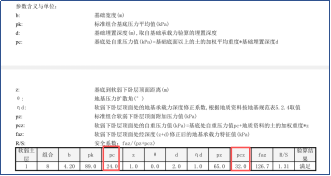

软件计算结果与手算一致（图1-4）。

图1-4 软弱下卧层验算结果

Q2：筏板基础，软弱下卧层验算fa数值手算和软件的不一致？

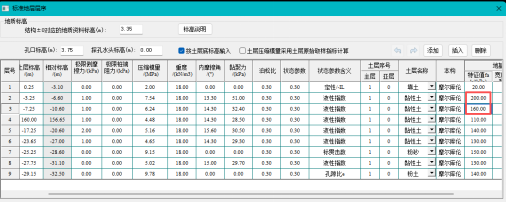

A：筏板基础，筏板底标高是-5.95m，室外地坪标高是-0.15m。地质资料如图2-1所示。可知软弱下卧层的顶标高是-6.6m。探孔水头标高是0m。

图2-1 软弱下卧层验算结果

d₁取室外地坪标高到筏板底标高的距离。d₁=-0.15-（-5.95）=5.8m.

Pc=5.8×18=104.4Kpa

Z取基础底到软弱下卧层顶面的距离。

Pcz=Pc+γ_m2×Z=104.4+（18-10）×0.65=109.6Kpa

fa = fak +ηdγ_m3(d₂ -0.5)

d₂=z+d₁的距离

d₂=0.65+5.8=6.45m

γ_m3取软弱层以上土的加权平均重度=（18×5.8+8×0.65）/（5.8+0.65）=16.99Kn/m³

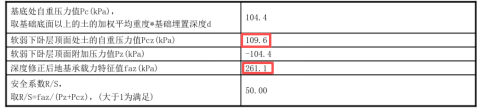

fa=fak +η_dγ_m3(d₂ - 0.5) =160+1.0×16.99 ×(6.45-0.5) =261.1Kpa.手算与软件结果输出一致（图2-2）。

图2-2 软弱下卧层验算结果

Q3：桩承台基础为何无软弱下卧层计算结果输出？

A：《建筑桩基技术规范》JGJ 94-2008 5.4.1，桩端持力层下存在承载力低于桩端持力层1/3的软弱下卧层时才验算。

模型承台底标高是-2.5，桩长33米，桩端持力层底标高是-35.5米，根据桩基规范5.4.1条，桩端持力层下存在承载力低于桩端持力层承载力1/3的弱下卧层时才会计算。

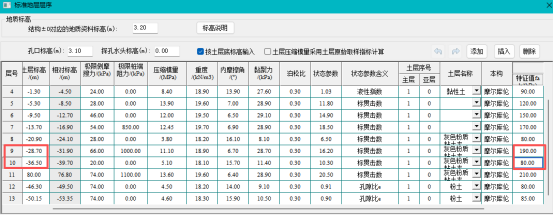

查看地质资料（图3-1），第10土层这个位置的承载力要小于第9层土层承载力的1/3。第9土层承载力是190Kpa，那么第10土层承载力要小于1/3×190=63kpa才会验算，第10土层填的数值是80Kpa不满足条件，因此软件未验算。

图3-1 地质资料

Q4：同一模型不同独基输出的faz值为何不同？

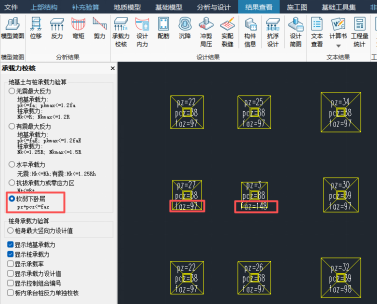

如图4-1所示，为什么有的独基faz输出的是97kpa，有的独基输出的是148kpa？

图4-1

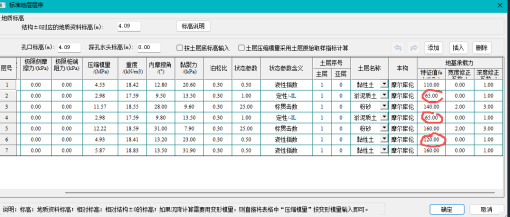

A：查看地址资料有三个位置是软弱下卧层（图4-2）。因此三处位置软件都要计算。

图4-2

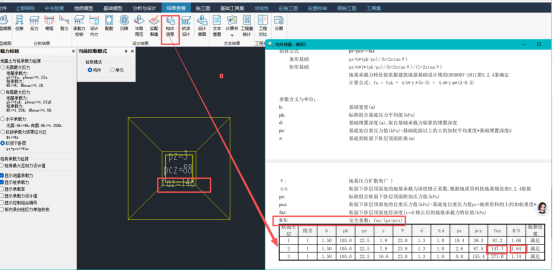

〈结果查看〉—〈构件信息〉可以查看具体输出。软件三处位置都算，图4-3独基就是第二个软弱下卧层土层R/S最不利。软件取R/S最不利的输出到图面显示。

图4-3
