中国地震动参数区划图（GB 18306-2015）于2016年6月1日实施，用户在使用SATWE程序进行地震计算时，反应谱方法本身和反应谱曲线的形式并没有改变，只是特征周期Tg和水平地震影响系数最大值αmax的取值不同，采用新区划图计算的这两项参数将与以往或抗规不同，但由于这两项参数均由用户输入，因此对程序本身功能并没有影响。

用户在使用新区划图时，应根据所查得的二类场地峰值加速度和特征周期，采用区划图规定的动力放大系数等参数及相应方法计算当前场地类别下的Tg和αmax，并换算相应的设防烈度，填入程序即可。只要这几项参数正确计算并填入程序，采用旧版程序同样可以实现新的区划图规定。

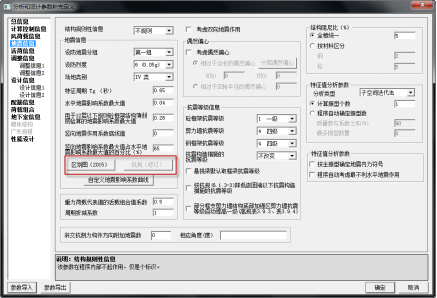

为了减少设计人员查表和计算的工作量，V3.1.3版新增了根据新的区划图进行检索和地震参数计算的工具，可将地震计算所需的Tg和αmax等参数自动计算并填入程序界面，如下图所示：

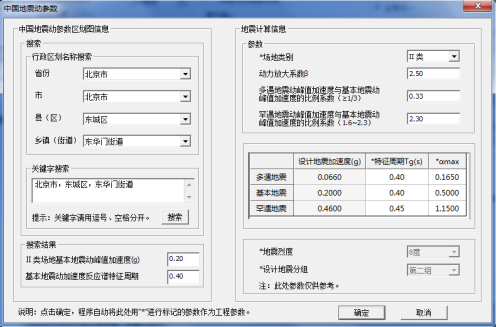

中国地震动参数界面

该工具包含检索和计算两项功能，左侧为检索工具，右侧为计算工具。

1）检索工具

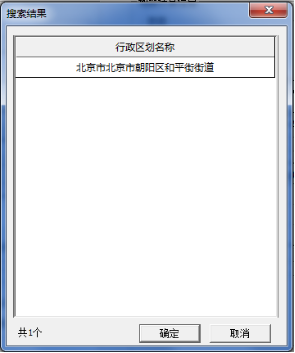

左侧检索工具通过指定地名，可自动根据区划图查找出相应的Ⅱ类场地基本地震动峰值加速度和基本地震动加速度反应谱特征周期。程序提供两种检索方式，一种是通过下拉框逐级选择省份、市、县（区）和乡镇（街道），完成选择后，搜索结果自动输出在下方窗口。另一种是通过关键字进行搜索，比如“北京市朝阳区和平街街道”，用户可以输入“北京朝阳和平街”，点击“搜索”，会弹出搜索结果对话框，见下图：

用户可从搜索结果中选择相应的地区，点击“确定”，程序自动根据选中的地区进行查找，并返回Ⅱ类场地基本地震动峰值加速度和基本地震动加速度反应谱特征周期。

检索完成后，程序自动采用右侧的计算工具进行相关参数的计算，计算结果实时更新在右侧界面上。

2）计算工具

界面右侧为地震参数辅助计算工具，类似于一个计算器，其基本输入参数包括：

“Ⅱ类场地基本地震动峰值加速度”和“Ⅱ类场地基本地震动加速度反应谱特征周期”：默认为当前检索的结果，并与检索结果联动。如果用户已经确定这两项数值，也可不进行检索，直接选择相应的选项即可。

“场地类别”：自动读取“地震信息”页指定的场地类别，也可在此修改。

“动力放大系数β”：默认为2.5。

“多遇地震动/罕遇地震动峰值加速度与基本地震动峰值加速度的比例系数”：分别默认为0.33和2.3。

“罕遇地震特征周期增加值”：默认为0.05。

软件根据以上输入参数信息，自动计算多遇地震、基本地震和罕遇地震下的设计地震加速度、特征周期和水平地震影响系数最大值。

程序同时根据抗规表3.2.2和表5.1.4-2返回当前对应于抗规的设防烈度和设计地震分组。

用户可以在检索的同时实时得到参数计算结果，也可单独使用右侧的计算工具，通过调整相应的计算参数，可以实现不同的计算需求，从而不局限于区划图的限定范围。

用户可以将计算出的Tg和αmax等参数手动填入地震信息页，更方便的做法是直接点击“确定”，程序会自动将界面上带*号的参数自动返回，不需要手工填写。

需要特别注意的是：返回到地震参数界面后，如果重新修改设防烈度、场地类别等参数，程序会根据抗规联动修改Tg和αmax，此时应重新利用上述工具进行计算并将新的结果返回。

在进行SATWE计算前，务必确认界面上相关参数都已正确填写。

《建筑抗震设计规范》GB50011-2010进行了局部修订，其中对我国主要城镇设防烈度、设计基本地震加速度和设计地震分组进行了局部修改，与区划图类似，同样不影响程序的计算功能，只是需要用户按照修订后的规定指定正确的参数。可参考上文。

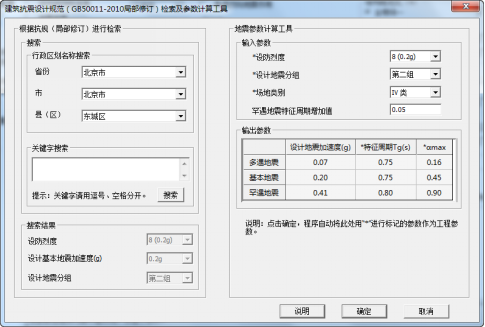

V3.1.3版同时新增了针对抗规修订（报批稿）的地震参数的检索和计算工具，如下图所示：

其功能和操作均与区划图功能类似，不再赘述。

程序目前尚未开放此功能，待抗规修订版正式实施后，将第一时间校核数据并提供此功能。

如果用户采用新区划图和抗规修订版之外的规定，直接在程序中填入正确的Tg和αmax等参数即可。
