PMCAD软件采用人机交互方式，引导用户逐层地布置各层平面和各层楼面，再输入层高就建立起一套描述建筑物整体结构的数据。PMCAD具有较强的荷载统计和传导计算功能，除计算结构自重外，还自动完成从楼板到次梁，从次梁到主梁，从主梁到承重的柱墙，再从上部结构传到基础的全部计算，加上局部的外加荷载，PMCAD可方便地建立整栋建筑的荷载数据。

由于建立了整栋建筑的数据结构，PMCAD成为PKPM系列结构设计各软件的核心，它为各分析设计模块提供必要的数据接口。

PMCAD是三维建筑设计软件APM与结构设计CAD相连接的必要接口。因此，它在整个系统中起到承前启后的重要作用。

智能交互方式引导用户在屏幕上逐层布置柱、梁、墙、洞口、楼板等结构构件，快速搭起全楼的结构构架，输入过程伴有中文菜单及提示，并便于用户反复修改。

1. 对于用户给出的楼面恒活荷载，程序自动进行楼板到次梁、次梁到框架梁或承重墙的分析计算，所有次梁传到主梁的支座反力、各梁到梁、各梁到节点、各梁到柱传递的力均通过平面交叉梁系计算求得。

2. 计算次梁、主梁及承重墙的自重。

3. 引导用户人机交互地输入或修改各房间楼面荷载、次梁荷载、主梁荷载、墙间荷载、节点荷载及柱间荷载，并方便用户提供复制、拷贝、反复修改等功能。

1. 可指定任一个轴线形成PK模块平面杆系计算所需的框架计算数据文件，包括结构立面、恒载、活载、风载的数据。

2. 可指定任一层平面的任一由次梁或主梁组成的多组连梁，形成PK模块按连续梁计算所需的数据文件。

3. 为空间有限元壳元计算程序SATWE提供数据，SATWE用壳元模型精确计算剪力墙，程序对墙自动划分壳单元并写出SATWE数据文件(这部分功能放在SATWE中)。

4. 为三维空间杆系薄壁柱程序TAT提供计算数据，程序把所有梁柱转成三维空间杆系，把剪力墙墙肢转成薄壁柱计算模型。（这部分功能放在TAT模块中）。

5. 为特殊多、高层建筑结构分析与设计程序（广义协调墙元模型）PMSAP提供计算数据。（这部分功能放在PMSAP模块中）。

如梁柱施工图的截面、跨度、挑梁、次梁、轴线号、偏心等，剪力墙的平面与立面模板尺寸，楼板厚度，楼梯间布置等等。

不仅为基础设计CAD模块提供底层结构布置与轴线网格布置，还提供上部结构传下的恒活荷载。

结构平面形式任意，平面网格可以正交，也可斜交成复杂体型平面，并可处理弧墙、弧梁、圆柱、各类偏心、转角等。

1. 层数 ≤190；

2. 标准层 ≤190；

3. 正交网格时，横向网格、纵向网格各 ≤170；

斜交网格时，网格线条数 ≤30000；

用户命名的轴线总条数 ≤5000；

4. 节点总数 ≤15000；

5. 标准柱截面 ≤800；

标准梁截面 ≤800；

标准墙体洞口 ≤512；

标准楼板洞口 ≤80；

标准墙截面 ≤200；

标准斜杆截面 ≤200；

标准荷载定义 ≤9000；

6. 每层柱根数 ≤3000；

每层梁根数（不包括次梁） ≤20000；

每层圈梁根数 ≤20000

每层墙数 ≤2500；

每层房间总数 ≤10000；

每层次梁总根数 ≤6000；

每个房间周围最多可以容纳的梁墙数 ＜150；

每节点周围不重叠的梁墙根数 ≤15；

每层房间次梁布置种类数 ≤40；

每层房间预制板布置种类数 ≤40；

每层房间楼板开洞种类数 ≤40；

每个房间楼板开洞数 ≤7；

每个房间次梁布置数 ≤16；

每层层内斜杆布置数 ≤10000；

全楼空间斜杆布置数 ≤30000；

7. 两节点之间最多安置一个洞口。需安置两个时，应在两洞口间增设一网格线与节点。

8. 结构平面上的房间数量的编号是由软件自动作出的，软件将由墙或梁围成的一个个平面闭合体自动编成房间，房间用来作为输入楼面上的次梁、预制板、洞口和导荷载、画图的一个基本单元。

9. 次梁是指在房间内布置且在执行“构件布置”菜单中的“次梁”命令时输入的梁，不论在矩形房间或非矩形房间均可输入次梁。次梁布置时不需要网格线，次梁和主梁、墙相交处也不产生节点。若房间内的梁是使用“主梁”命令输入，程序将该梁当作主梁处理。用户在操作时把一般的次梁在“次梁布置”时输入的好处是：可避免过多的无柱联接点，避免这些点将主梁分隔过细，或造成梁根数和节点个数过多而超界，或造成每层房间数量超过容量限制而程序无法运行。当工程规模较大而节点、杆件或房间数超界时，把主梁当作次梁输入可有效地大幅度减少节点杆件房间的数量。对于弧形梁，因目前程序无法输入弧形次梁，可把它作为主梁输入。

10. 这里输入的墙应是结构承重墙或抗侧力墙，框架填充墙不应当作墙输入，它的重量可作为外加荷载输入。否则不能形成框架荷载。

11. 平面布置时，应避免大房间内套小房间的布置，否则会在荷载导算或统计材料时重叠计算，可在大小房间之间用虚梁（虚梁为截面100*100的主梁）连接，将大房间切割。

1. 各层平面的轴线网格，各层网格平面可以相同，也可以不同。

2. 输入柱、梁、墙、洞口、斜柱支撑、次梁、层间梁、圈梁（砌体结构）的截面数据，并把这些构件布置在平面网格和节点上。

3. 各结构层主要设计参数，如楼板厚度、砼强度等级等。

4. 生成房间和现浇板信息，布置预制板、楼板开洞、悬挑板、楼板错层等楼面信息。

5. 输入作用在梁、墙、柱和节点上的恒、活荷载。

6. 定义各标准层上的楼面恒、活均布面荷载，并对各房间的荷载进行修改。

7. 根据结构标准层、荷载标准层和各层层高，楼层组装出总层数。

8. 设计参数、材料信息、风荷信息和抗震信息等。

9. 楼面荷载传导计算，生成各梁与墙及各梁之间的力。

10. 结构自重计算及恒活荷载向底层基础的传导计算。

11. 对上一步所建模型进行检查，发现错误并提示用户。根据上下层结构布置状况作上下层构件连接。

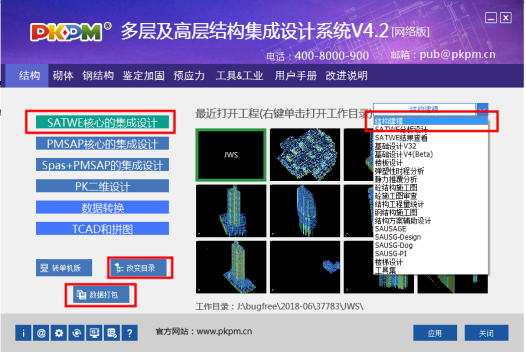

双击桌面PKPM快捷图标，或者使用桌面“多版本PKPM”工具启动PKPM主界面，如图1-1所示。

在对话框右上角的专业模块列表中选择“结构建模”选项。

点击主界面左侧的“SATWE核心的集成设计”(普通标准层建模)按钮，或者“PMSAP核心的集成设计”(普通标准层+空间层建模)。

图 1-1启动PKPM主界面

可以移动光标到相关的工程组装效果图上，双击鼠标左键启动PMCAD建模程序，也可以随后用鼠标点击“应用”启动建模程序PMCAD。

提示：鼠标移动到工程组装效果图上，等待1秒后，程序会给出当前工程模型的全路径信息提示。

作任一项工程，应建立该项工程专用的工作子目录，子目录名称任意，但不能超过256个英文字符或128个中文字符，也不能使用特殊字符。为了设置当前工作目录，请按菜单上的“改变目录”，此时屏幕上出现如下对话框：

图 1-2改变工程目录

用户选择驱动器、目录，也可以直接在“目录名称”栏中输入带路径的目录，然后按[确定]，就设置好工作目录。对于新建工程，设置工作目录后，首先应执行专业模块列表中选择“结构建模”选项，这样可建立该项工程的整体数据结构，完成后可按顺序执行列表中的其它项。

注意：不同的工程，应在不同的工作子目录下运行。

一个工程的数据结构，包括用户交互输入的模型数据、定义的各类参数和软件运算后得到的结果，都以文件方式保存在工程目录下。

对于以有的工程数据，把各类文件拷出再拷入另一机器的工作子目录，就可在另一机器上恢复原有工程的数据结构。

位于PKPM主界面左下角处(图1-1中左下角“数据保存”按钮)的“文件存取管理”程序提供了备份工程数据的功能。该模块可把工程目录下的各种文件压缩后保存。用户可有选择地挑选要保存的文件。如图1-3所示，程序把文件类型按照模块分类，如PKPM建模数据主要包括模型文件“工程名.JWS”(例如aa.JWS，其中aa为工程名)和*.PM文件。程序自动挑选出该类型的文件，经用户确认后按ZIP格式压缩打包，压缩文件也保存在当前工作目录下(图1-4)。用户可方便地将其拷贝、保存到其它地方。

图 1-3文件类型选择对话框

图 1-4文件备份操作界面

PKPM主界面左下角有单机版和网络版互相切换的按钮(如右图所示)，用于用户同时使用单机版和网络版时的切换。该按钮指示程序读安装在本机上的单机版加密锁或是安装在服务器上的网络版加密锁。

切换后，PKPM主界面上部的标题栏文字会刷新显示，提示当前所用为“单机版”还是“网络版”。
