JCCAD V4所有基础模型数据保存在工程文件夹的“地基基础”文件夹里。 目前基础数据还要关联上部模型数据，所以，完整的基础数据应该包括“地基基础”文件里的所有文件及上部建模文件（PMCAD建模的话*.jws，Spas建模的话*.sps文件）

将工程文件夹里的“地基基础”文件夹拷贝到到相应的工程即可。

可以。将工程文件夹里的“地基基础”文件夹拷贝到到相应的工程，然后执行“更新上部”命令菜单即可。

可以。JCCAD软件会自动备份基础数据，通过“恢复模型”命令菜单可以恢复以往不同时间段备份的基础模型数据。

点“更新上部”命令菜单即可。程序会更新上部数据并且保留布置好的基础数据。

上部结构建模有两个建模工具，基础设计时两种模型都可以完成接力，设计基础。在接力PMCAD平面模型的时候，程序可以自动读取与基础相连的所有底层网格和竖向构件，而接力SAPSCAD空间模型的时候，程序无法自动读入模型底层数据，需要在SPASCAD中执行基础接口功能，基础接口位置见附图，其中基础数据、数据删除、导出数据三步是必须执行的，点击基础数据后，程序会自动读入布置了固定支座的节点信息，这些节点会以白色显示，

这些节点代表着与基础相连，同时可以人工选择与基础相连的节点，如果在其他非底部部位也有白色节点，那么说明其他位置也会和基础相连，这是要根据实际情况，通过数据删除功能删除错误的位置，这样JCCAD程序才能正确接力数据，然后通过导出数据功能完成传递上部结构信息给JCCAD，进入JCCAD之后，程序只可以接力SPASCAD的竖向构件，底层网格。

支持，在右下角常用工具栏“快捷键设置”菜单可以设置快捷键。

右下角常用工具栏点“绘图选项”，弹出对话框勾选网格好、节点号。

可以。在“基础模型”“上部构件”里有“导入柱筋”。

在“参数”“总信息”里可以设置活荷载浙江信息。“活荷载按楼层折减系数”是整个工程按统一的折减系数对或者进行折减，“自动按楼层折减活荷载”是程序自动判断上部结构楼层数，依据《荷载规范》表格5.1.2折减活荷载。

注意：SATWE计算参数里的“传给基础活荷载”折减设置对JCCAD不起作用！

1. 独基、条基、地基梁、承台的覆土重程序自动计算过程如下：

（（室内地面标高-基础底标高）*基础底面积-基础体积）*覆土平均容重。

基础自重计算过程如下：

基础体积*混凝土容重。

2. 独基、条基、地基梁、承台的覆土重修改可以通过“构件参数”“改覆土重”菜单实现。

3. 筏板基础的覆土重输入与修改在筏板布置菜单“板面荷载”菜单里实现。如果挑出部分覆土重不一样，布置的时候可以勾选“挑沿单独修改”，单独编辑挑沿部分的覆土重。

可以。在“参数”里“地区选择”勾选“广东”。后续程序自动按广东规范要求校核桩基承载力。

基础里的标高和上部结构的标高是统一的标高系统，即相对同一个正负0，也就是基础的标高和上部的标高自然是对应的。

读取荷载的时候，可以交互指定读取的荷载工况，不勾选地震工况即可。

JCCAD软件可以考虑工程的高水位及低水位对基础计算的影响。在“参数”“荷载工况”里勾选相应的水位，程序会自动形成相应的荷载组合。

1. 历史最低水位

勾选该项，输入相应的水位标高，程序会把低水位对应的常规水浮力作为一种特殊荷载工况，其它荷载组合都会将该工况按相应的组合系数进行组合。组合系数标准组合默认1.0，基本组合默认1.4.

2. 历史最高水位

勾选该项，输入相应的高水位（抗浮水位）标高，程序会增加两组抗浮组合（基本抗浮“1.0恒+1.4抗浮水”与标准抗浮“1.0恒+1.0抗浮水”）。

不需要，勾选相应的水浮力控制项后，程序会自动生成相应的组合进行分析计算与设计，程序对所有的情况做自动包络设计，最后输出最不利的结果。

可以。先在“参数”“荷载工况”里输入一个抗浮水位。然后到筏板布置菜单的“板面荷载”定义布置不同筏板区域的不同水浮力值。

可以。筏板布置菜单里“编辑”菜单下的“板抗浮计算”菜单可以交互指定筏板的任何区域进行筏板抗浮验算。

水浮力和人防荷载程序默认不同时考虑。需要用户在荷载组合对话框里手工修改相应的组合系数，实现人防荷载与水浮力同时考虑。

先在“参数”“荷载工况”里定义人防荷载，然后到筏板布置菜单的“布置”菜单下的“板面荷载”定义布置局部不同的人防荷载。

如某工程主楼下人防等级为6B级（核），外围裙房人防不考虑，可以按如下方式实现：先在“参数”“荷载工况”里定义整个工程人防荷载为6B级（核），然后到筏板布置菜单下的“板面荷载”里，将裙房部分的人防荷载通过“删除面载”菜单删除即可。

JCCAD读取的是SATWE计算结果的柱底荷载标准值，没有经过任何调整，更不是设计值。所以校核JCCAD荷载读取是否正确，应该在JCCAD的“荷载显示”菜单里选择单工况荷载值，然后再和SATWE计算结果“内力”菜单下的相应的荷载工况下的内力比较，两者应该一致。

两者导荷方式不一样，PM荷载是荷载逐层传递，墙、柱等竖向仅作为传力构件；SATWE荷载是空间分析的结果，墙、柱等竖向构件因刚度不同而影响荷载分配传递。两者导荷结果，对于单个构件可能会不太一样，荷载总值应该一致。砖混结构可选PM荷载，其他结构建议选SATWE荷载。

可以。基础程序读取其中的８组预组合内力，即：

1）Nmax及对应的+Mxmax

2）Nmax及对应的-Mxmax

3）Nmax及对应的+Mymax

4）Nmax及对应的-Mymax

5）Nmin及对应的+Mxmax

6）Nmin及对应的-Mxmax

7）Nmin及对应的+Mymax

8）Nmin及对应的-Mymax

这8组预组合内力不是同工况荷载组合，因此可以用来计算独立基础和桩承台是可以的；但计算整体基础，如筏板、基础梁时读取上部结构吊车荷载则会将互斥的吊车荷载工况叠加在一起计算。

输入的附加荷载程序会按常规的荷载工况处理参与荷载组合。

对于地震作用效应的标准组合公式规范中并没有规定。JCCAD程序参照荷载规范中标准组合公式处理方法得到地震作用效应的标准组合公式，即：

其中为同时考虑水平地震作用和竖向地震作用时竖向地震作用的组合值系数，取0.5/1.3=0.38。这与《抗震规范》条文说明5.4.1条中的0.4相当。

程序对于柱子节点荷载默认按柱形心显示，如果柱子有偏心，那么按柱形心显示的荷载考虑了柱形心相对于节点的偏心引起的附加弯矩。荷载校核的时候可以不勾选“按柱形心显示节点荷载”。

基础荷载轴力向下为正，此时荷载颜色为绿色。向上为负（即受拉力），此时荷载颜色为粉色。

程序显示荷载的时候，按局部坐标系确定荷载方向。剪力沿局部坐标X轴（Y轴）正向为正值。

程序显示荷载的时候，按局部坐标系确定荷载方向。弯矩方向按右手螺旋法则确定。

程序在“基础模型”“荷载显示”“上部荷载编辑”菜单里有荷载导出为EXCEL表格的功能项。

荷载显示的荷载和导出的荷载显示上是略有差异的，程序默认荷载显示的都是在柱子形心上的，而导出的荷载是节点上的荷载，当柱子的偏心较大时，就会出现对不上的情况，这个图形显示是可控的，有相关参数可以修改荷载的显示方法，见图：

新版程序可以考虑墙的面外弯矩。图中Sx为X方向剪力，Sy为Y向剪力，M2为平面外弯矩，M为面内弯矩

原则上来说，确定基底面积的时候，应该是所有标准组合都要验算一遍，最后取大值，其控制荷载不一定是最大轴力的那一组，有些工程的有些基础是弯矩起控制，这个时候最大轴力那一组就不是控制组合，计算结果就偏于不安全。

程序里面基础埋置深度和承载力修正用的埋置深度是相互独立参数。按《地基规范》5.2.4条规定，基础实际埋深和承载力修正用的基础埋置深度有些情况下不是一个值。

程序计算修正后的地基承载力的时候，对于地震组合会自动考虑地基抗震承载力调整系数。

对于刚性独基（长边和短边均小于柱宽加两倍基础有效高度），程序默认不验算柱边的抗剪切承载力。如果需要程序验算的话，可以在“参数”“独基自动布置”里勾选“刚性独基进行抗剪切计算”

可以。在在“参数”“独基自动布置”里受剪承载力计算公式系数“0.7”的位置双击，即可编辑该系数

原则上来说，确定基底面积的时候，应该是所有标准组合都要验算一遍，最后取大值，如果其控制荷载不一定是最大轴力的那一组，有些工程的有些基础是弯矩起控制，这个时候最大轴力那一组就不是控制组合。

如果是弯矩起控制的话，轴力对于基底面积的计算起有利作用，就会出现轴力大的基础基底面面积反而小的情况。弯矩控制的情况下，可以通过允许基础出现一定面积的零应力区设置来减小基础底面积。

《抗震规范》4.2.1条规定：下列建筑可不进行天然地基及基础的抗震承载力验算：1.本规范规定可不进行上部结构抗震验算的建筑。2.地基主要受力层范围内不存在软弱黏性土层的下列建筑：1）一般单层厂房和单层空旷房屋；2）砌体房屋；3）不超过8层且高度在24m以下的一般民用框架和框架-抗震墙房屋；4）基础荷载与3）项相当的多层框架厂房和多层混凝土抗震墙房屋。

JCCAD程序并没有自动判断是否需要读取地震作用工况。当要设计的工程不需要进行抗震承载力验算时，应该在读取荷载话框中将两个方向的水平地震作用和竖向地震作用的勾去掉，则基础设计的荷载组合中就不会出现地震荷载组合。如果上部结构计算时没有考虑地震作用，则在对话框中不会出现地震工况。

可以。通过“基础模型”菜单下独基自动生成下的“多柱墙基础”菜单可以在剪力墙或者多柱墙下自动布置独基。

某工程，上部建模楼层组装的时候，柱底标高为-3m，生成独基如果选择“相对柱底”且基础底标高设置为-1.5m，那么此时生成的独基实际底标高为-4.5m。生成独基如果选择“相对正负0”且基础底标高设置为-1.5m，那么此时生成的独基实际底标高为-1.5m。对于错层结构，通常选择“相对柱底”生成独基。

基础归并和很多因素有关，如：转角，上部结构插筋等都有影响，如果转角或者上部柱插筋不一样，即使计算出的独基尺寸完全一样，程序也会将其归并为两种类型的独基。

可以。新版程序会自动计算双柱或者多柱独基的基础顶部钢筋。

《地基规范》8.2.12：…计算最小配筋率时，对阶形或锥形基础截面，可将其截面折算成矩形截面，截面的折算宽度和截面的有效高度，按附录U计算。下图阶形独基为例：

全截面计算最小配筋率：

（3200*300+1800*350）*0.15%=2385,

程序实配：

(3200/150)*3.14*6*6=2411

独基加防水板的工程，独基的标高和防水板的标高必须对应，否者后续计算独基不能一起考虑。独基加防水板的工程建模时标高要求如下：独基高度必须大于等于板的厚度，且独基底标高必须小于等于板底标高，独基顶标高应该大于等于板顶标高，否则计算的时候承台将不能一起考虑在内。

标高不对应的时候，可以通过“基础模型”菜单里“修改标高”菜单，统一修改承台标高，且可以选择是按基础顶平还是基础底平设置。

一般独基受力简单，计算的时候假设独基本身是刚性体，然后进行后续计算。有时候独基受力比较复杂，这个时候独基很难保证刚性体假定，一般此时需要有限元分析计算。

程序计算的时候，在“基础模型”里所有独基都是按规范算法计算，在后续“分析计算”菜单里程序默认单柱下独基不进行有限元计算，其它形式的独基均会按有限元计算，防水板内独基程序默认按有限元分析计算。

在“结果查看”菜单里，程序分别显示两种算法的计算结果。

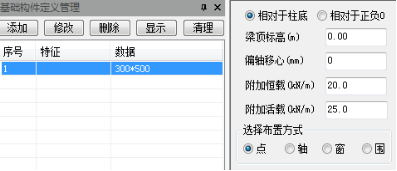

在“基础模型”菜单下的“上部构件”菜单里，定义拉梁及拉梁上的荷载，然后将拉梁布置在相应位置，程序会自动考虑拉梁荷载。

上部荷载、承载力等条件一致的情况下，V3和V4计算差别一般是覆土计算差异引起，V3是将基础重与覆土重统一按20Kn/立方米容重计算土与基础重，而V4会单独计算土重和基础自重。

对于上部设缝结构出现的双柱（墙）基础建模主要有两种方法：

方法1：设计成单梁。变形缝处一般都有两道平行轴线，以其中荷载较大的一条轴线为依托布置一根宽地基梁，该地基梁要包住变形缝两侧轴线上的竖向构件。为了保证基础刚度的连续，变形缝两侧柱节点间须设短地梁。最后还需要进行“荷载编辑”，将没有布置梁的轴线上构件竖向荷载人工加到布梁的轴线上。

方法2：变形缝两侧布置双肋梁，并在这两道梁下布置一块小筏板，待退出人机交互建模菜单时程序将自动形成计算用梁翼缘宽度。另外也需要同方法1通过短地梁连接伸缩缝处两侧地基梁。如下示意图：

某工程，外围裙房底标高-4.75m，筏板厚度400mm，主楼筏板底标高-5.25m，筏板厚度800mm。建模步骤如下：

1. 定义一块筏板厚度为400mm,底标高为-4.75m，布置与整个基础范围。

2. 定义一块筏板厚度为800mm,底标高为-5.25m，布置在主楼范围。此时主楼范围内的筏板会有原来的厚度400mm，底标高-4.75m替换为厚度800mm,底标高为-5.25m的筏板。

可以。只要在布置筏板的时候将筏板挑出宽度设置为负值即可。

可以。在“基础模型”筏板布置的“编辑”菜单里，点“综合编辑”，可以实现筏板的复制、镜像、移动等功能。可以同时对多块筏板同时编辑。

天然地基筏板，可以通过“基础模型”菜单下筏板“编辑”菜单里的“重心校核”菜单做重心校核，程序会以筏板为单位，给出每块筏板的重心校核结果。如果在筏板底下布置了桩，此时运行“重心校核”菜单会没有任何结果，此时应该执行桩“计算”菜单下的“桩重心校核”菜单。

执行“重心校核”命令菜单后，程序会自动将校核结果以T图形式保存在工程文件的“地基基础”文件夹里。如果需要输出计算书，则可以直接“计算书输出”按钮，程序会将校核过程输出为WORD文件格式。

新版程序可以在筏板布置菜单的“板面荷载”菜单里定义布置板面荷载。荷载布置方式有三种“整板满布”“围区网格布置”“自由区域布置”

新版程序可以在筏板布置菜单的“板面荷载”菜单里定义布置板面覆土。布置覆土的时候如果挑出边范围覆土重不一样，可以勾选“挑沿单独修改”。某工程裙房三面有挑出覆土为30kN/㎡，一面与主楼连接，挑出范围没有覆土，裙房室内覆土为0。可以通过以下步骤实现：

1.在“板面荷载”菜单里定义覆土重0kN/㎡。

2.点选“筏板满布”且勾选“挑沿单独修改”，在裙房范围内布置0kN/㎡的覆土荷载。程序会自动生成挑出范围及非挑出范围的覆土区域。如下图中1,2,3,4区域为挑边范围，5区域为非挑边范围。

3.点“覆土修改”菜单，同时选择三面挑出有覆土的范围右键，在弹出的对话框了输入30，确定即可。

新版程序，在“基础模型”桩基承台菜单的“自动生成”菜单下有“总承台计算书”，执行该菜单程序会弹出所有承台的主要指标验算结果，主要是冲剪验算结果及反力验算结果。同时，程序会在基础平面图上显示验算结果，红色表示不满足，绿色表示满足。另外，在“结果显示”菜单的“冲剪验算”菜单里也可以查看独基及承台的冲切抗剪验算结果。

可以。在“参数”“总信息”里设置“拉梁分担弯矩比例”，然后通过“基础模型”的“上部构件”菜单定义并且布置拉梁，拉梁上有荷载的话在拉梁布置菜单里同时输入，然后生成桩承台，程序会自动考虑拉梁上的荷载及拉梁分担的弯矩。

承台自动生成的时候，程序会根据竖向荷载先初步确定桩数，如果根据竖向荷载计算出的桩数只有一根或者小于一根，那么程序认为是单柱单桩承台，则不考虑弯矩影响，即不管弯矩多大，此时只生成单桩承台；如果根据竖向荷载计算出的桩数大于等于2，那么程序接下来会考虑弯矩的影响计算桩数。

自动生成承台确定桩数的时候，不考虑水平力影响（水平力引起的基底附加弯矩对桩数影响会考虑），在承台计算的时候会校核水平力（注意：如果希望程序计算的时候校核水平力，需要在桩定义的时候输入水平承载力）。

可以。在承台参数里勾选“矩形两桩承台按梁构件设计”。

首先生成桩承台，并进行相应布置，然后定义筏板，并布置。即桩承台按普通桩承台定义并布置，防水板按一般筏板定义并布置。

一般承台受力简单，计算的时候假设承台本身是刚性体，然后进行后续计算。有时候承台受力比较复杂，这个时候承台很难保证刚性体假定，一般此时需要有限元分析计算。

程序计算的时候，在“基础模型”里所有承台都是按规范算法计算，在后续“分析计算”菜单里程序默认单柱下承台不进行有限元计算，其它形式的承台均会按有限元计算，防水板内承台程序默认按有限元分析计算。

在“结果查看”菜单里，程序可以分别显示两种算法的计算结果，通过结果显示的“有限元计算结果”“构件计算结果”进行切换。

桩承台加防水板的工程，承台的标高和防水板的标高必须对应，否者后续计算承台不能一起考虑。桩承台加防水板的工程建模时标高要求如下：承台高度必须大于等于板的厚度，且承台底标高必须小于等于板底标高，承台顶标高应该大于等于板顶标高，否则计算的时候承台将不能一起考虑在内。

标高不对应的时候，可以通过“基础模型”菜单里“修改标高”菜单，统一修改承台标高，且可以选择是按基础顶平还是基础底平设置。

可以。程序导入DWG功能，目前可以导入的基础形式有桩位、桩承台、独基、筏板、地质孔点、柱墩。

新版程序在“基础模型”菜单里增加了“复制”功能。点击“复制”，选择已经布置好的独基或者桩承台，将已经选择的基础类型布置的指定位置，如果指定位置没有布置基础，那么直接将选定的基础类型布置上去，如果指定位置已经布置了基础，程序会先将该基础删除再布置已经复制的基础类型。这样既可以实现基础复制功能呢，也可以实现将已经布置的基础类型批量修改为指定类型的功能（类似格式刷）。

可以，先在桩定义菜单里定义桩型，然后直接在“群桩”菜单里点“墙下布桩”即可。

可以不输入CFG桩。目前程序计算复合地基可以不用输入复合地基桩，只需输入处理前及处理后的地基承载力值。然后指定相应的地基范围为复合地基处理范围即可。

可以。程序自动布置复合地基桩需要三个前提条件：

1. 在筏板菜单的“布置”菜单里布置好筏板。

2. 通过“复合地基”菜单下的“布置”菜单在筏板范围布置复合地基处理区域。

3. 在桩“定义布置”菜单里定义复合地基桩。

可以通过以下步骤实现：

1. 在“参数”“总信息”里勾选“分配无柱节点荷载”

2. 在“墙下条基”菜单的“自动布置”菜单下，点“无基础柱”，将相应的构造柱交互指定为无基础柱，程序会自动将这些柱的荷载分配到相邻的墙上。

柱墩布置后程序会自动判断布置的柱墩是刚性柱墩还是柔性柱墩。

刚性柱墩：柱墩与筏板交界的多边形在冲切破坏锥体以内。需要注意的是，刚性上柱墩仅相当于增大柱截面尺寸，柱墩厚度对冲切结果没有影响。刚性下柱墩对于冲切完全没有帮助。工程设计的时候，应该尽量避免出现刚性下柱墩。

刚性柱墩

布置柱墩后，程序会同时计算柱对柱墩加筏板及柱墩对筏板的冲切，最后按输出安全系数小的结果。

布置子筏板后，程序计算冲切的时候是以子筏板为边界，此时柱冲切可能变成边柱冲切或者角柱冲切。如果是布置柱墩则不存在这个问题。

刚性上柱墩，程序后续计算的时候会当成相同尺寸的柱子处理。其它柱墩程序按变厚度筏板处理。

可以通过右下角常用工具栏的“绘图选项”菜单设置上部构件三维显示的标高。

目前基础接力上部洞口有以下一些要求：

1. 上部洞口必须是落地洞口

2. 洞口底标高必须小于等于筏板顶标高，即洞口不能悬空。

3. 必须布置了基础筏板或者地基梁，洞口才显示。

基础模型输入的时候显示的墙体荷载是没有处理多的墙上荷载。后续计算的时候洞口荷载会转化集中荷载施加到洞口两边的节点上，同时洞口范围内上部墙体的约束不考虑。

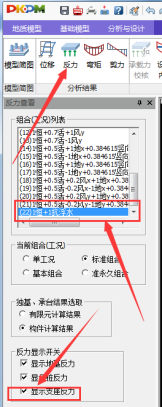

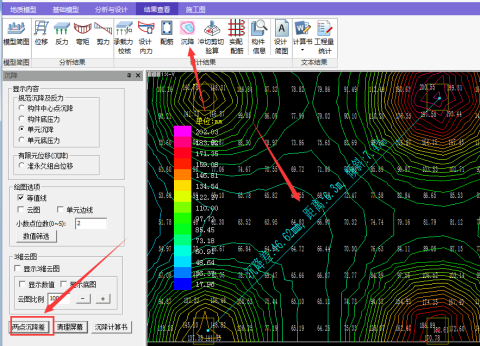

重心校核求反力时时假设基础为刚性基础没有局部变形求出的反力，这个时候基底反力呈线性分布，程序只给出最大值、最小值及平均值；有限元算出的结果是有限元分析的结果，板是有变形的，反力大小和上部刚度、基础刚度、荷载分布及地基土性质等因素有关。

重心校核的反力结果

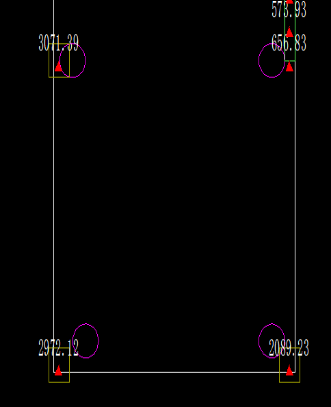

有限元计算的反力结果

可以。新版程序左上角点“基础工具箱”按钮，弹出工具箱界面里选择“人防构件计算”。

或者在PKPM主界面的右侧下拉菜单里选择“工具集”进入工具集菜单后选择“基础岩土设计”菜单，进入岩土工具箱后选择“人防构件”计算菜单。

可以。新版程序在“基础模型”“工具”里增加了“插入衬图”功能

以下计算需要输入地质资料：

1． 沉降计算需要输入地质资料。

2． 需要程序计算基床系数建议值的时候，需要输入地质资料。（程序需要计算沉降反算基床系数）

3． 需要程序计算桩刚度建议值的时候需要输入地质资料。

4． 需要程序根据单桩承载力计算桩长的时候需要输入地质资料

不行。目前地质资料输入的时候，土层名称只能采用“岩土参数”里列出的土层，其土层参数可以修改，但土层名称不能修改。

支持。在“基础模型”的“导入DWG菜单”里有导入地质孔点的选项。需要注意的是，地质孔点导入成功后，在“基础模型”菜单里不显示，需要切换到“地质模型”菜单才能显示。

地质资料数据默认保存在工程文件夹根目录下的*.DZ文件里，如果其它工程先用同一个地质文件，只需将*.DZ文件考别到该工程文件夹根目录即可。

可以。直接打开工程目录下的*.DZ文件进行编辑。*.DZ文件格式可以说明如下（具体可参考S-5用户手册附录D）：

4, 2,7,207.300,205.450 (总信息：勘探孔点数，形成的三角形单元数，土层数目，

结构物±0.00对应的地质资料标高，孔口标高)

1, 2,4,1 (三角形单元节点编号：第1单元)

2, 3,4,2 ( ：第2单元)

1,4,5,6,74,81,82 (土名：填土，黏性土，红黏土，粉土，粗砂，风化岩，中等风化岩)

1, -40.00, -7.00, 205.45, 200.00 ;POINT (勘探点编号, X坐标, Y坐标, 该点的孔口标高, 该点的水头标高)

（土层顺序号，这层土底面标高，压缩模量，重度，状态参数，内摩擦角，黏聚力)

1, -1.90, 0.00, 20.00, 1.00, 15.00, 0.00

2, -3.50, 0.00, 18.00, 0.50, 5.00, 10.00

3, -8.40, 0.40, 18.00, 0.20, 5.00, 0.00

4, -10.70, 0.40, 20.00, 0.20, 15.00, 2.00

5, -12.80, 0.40, 20.00, 25.00, 15.00, 0.00

6, -50.00, 0.40, 24.00, 100000.00, 50.00, 200.00

7, -100.00, 0.40, 24.00, 200000.00, 50.00, 200.00

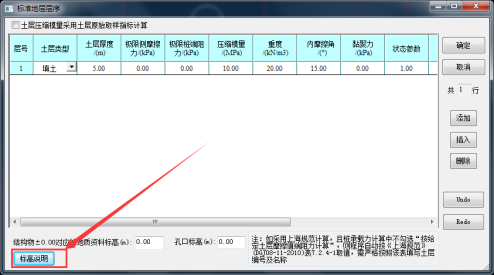

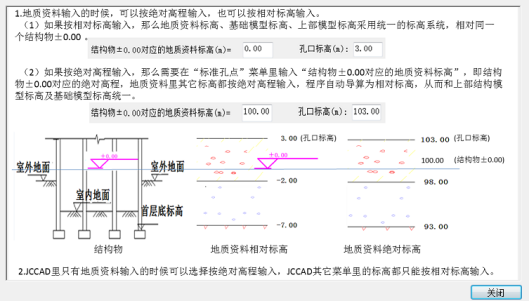

在地质资料输入的“标准孔点”菜单里有“标高说明”。

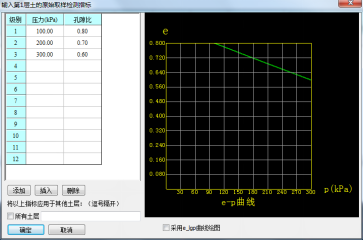

可以。新版程序在地质资料菜单的“标准孔点”里可以输入E-P曲线数据。点“标准孔点”菜单，弹出对话框左上角勾选“土层压缩模量采用土层原始取样指标计算”，然后点表格中“原始取样检测指标输入”列中的“未输入”，程序弹出E-P曲线数据输入对话框，输入相应数据，程序计算土层的压缩模量。

可以。操作步骤如下：

1. 在“地质模型”菜单输入地质资料信息后，点“点柱状图”，选择一个孔点，右键。

2. 在弹出的界面菜单里，先点“桩承台力”计算桩承载力，。

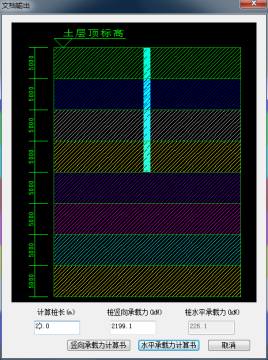

3. 然后点“生成计算书”，弹出对话框里输入桩长，然后选择输出“竖向承载力计算书”或者“水平承载力计算书”。

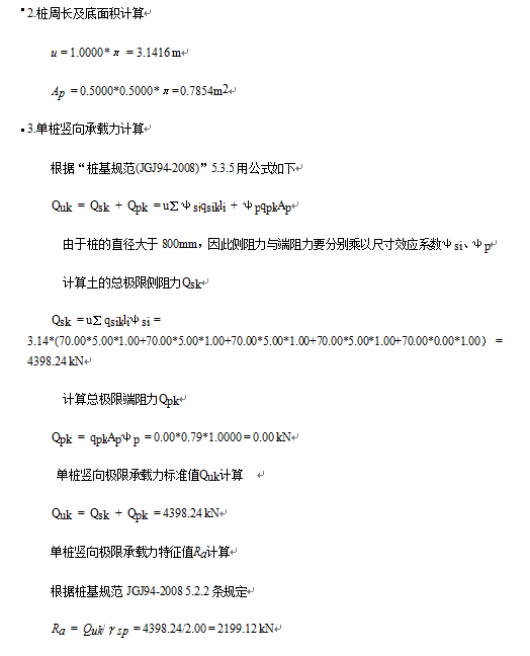

4. 校核生成WORD版的承载力计算书。

注意地质资料的文件名不能太长，且尽量不要含有特殊字符。

地质资料输入的时候，每个孔点不允许下层土标高大于上层土底标高的情况，否则程序会提示标高错误。

有两种处理办法：

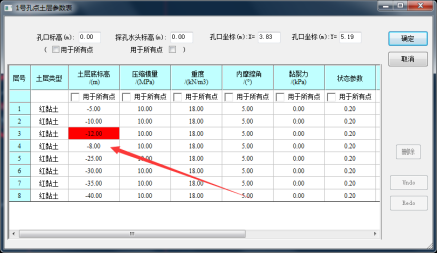

1.点“单点编辑”，点击程序提示的标高有误的孔点，将图层标高改为合理数值即可。

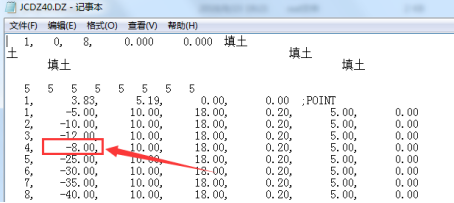

2.在工程文件夹里找到并打开*.DZ文件，找到图层底标高一行，将土层标高修改为合理值。

可以。在JCCAD软件中的考虑荷载的分布、基础刚度与上部结构刚度的沉降计算中，采用了如下的变形协调方程：

其中： －凝聚到基础顶面的上部结构刚度矩阵；

－基础结构的刚度矩阵；

－地基土（桩土）凝聚到基础底面的刚度矩阵；

－基础底面节点沉降位移向量；

－作用在基础顶面的荷载向量。

其中基础刚度矩阵包括基础梁、筏板的刚度，桩基础的刚度则含在地基土（桩土）刚度矩阵中。

根据公式可以看出，除了荷载外，地基刚度、基础刚度、上部结构刚度对沉降量均有影响，影响的大小取决于该部分刚度在总刚度占的比重。

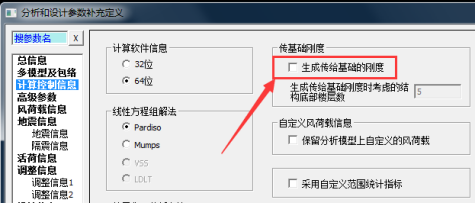

程序中需要在SATWE计算的时候勾选“生成传基础刚度”，然后在JCCAD里勾选考虑上部结构刚度计算。

倒楼盖模型计算的时候一个基本前提假设是基础只有局部弯曲，不考虑基础的整体弯曲，基底反力按线性分布。

《地基规范》8.4.10：当地基土比较均匀、上部结构刚度较好、梁板式基础梁的高跨比或平板式基础的厚跨比不小于1/6，且相邻柱荷载及柱间距的变化不超过20%时，筏形基础可仅考虑局部弯曲作用。筏形基础的内力，可按基底反力直线分布进行计算，计算时基底反力应扣除板自重及其上填土的自重。当不满足上述要求时，筏形基础内力应按弹性地基梁板方法进行分析计算。

完全柔性底板沉降计算方法其基本假设与规范方法完全相同，主要特点为不考虑基础与上部结构的刚度影响，以及基础底面柔性附加面荷载为已知，这样复杂的基础沉降问题得以简化。与规范方法一般方法相比，软件可以将一个形状复杂的受荷面积划分为多个小的矩形受荷面积，同时每个小的受荷面积可以有不同的附加面荷载。计算时采用规范给出的角点法公式计算了各受荷面积之间的应力相互作用。

（1）在应力计算中，假设土体为各向均质的弹性体，应力分布服从弹性半无限体理论的布辛奈斯克公式；（2）在沉降计算中土体可以分为变形参数各不相同的土层，不同位置土层可以不同；（3）被计算的土体只有竖向压缩变形，没有侧向变形，与实验得到的压缩模量条件相同；（4）基础底面为刚性平面，其最终沉降量可用平面方程表示：

z=Ax+By+C

并将基础底面划分为若干大小的相等的矩形区格，在同一区格内的反力相同，各区格的反力分布待求。

不是。程序在“参数”“沉降”里设置“沉降计算调整系数”，该系数是允许用户对程序计算的沉降结果进行调整的系数，不是规范规定的经验调整系数，规范规定的经验调整系数程序在沉降计算过程中已经自动考虑了。

这个参数与后浇带的布置配合使用，解决后浇带设置后的内力、沉降计算和配筋计算等结果的取值。后浇带将筏板分割成几块独立的筏板，程序将计算有、无后浇带两种情况，并根据两种情况的结果求算内力、沉降及配筋。填0取整体计算结果，填1取分别计算结果，取中间值a计算结果按下式计算：

实际结果=整体计算结果×(1-a)+ 分别计算结果×a

a值与浇后浇带时沉降完成的比例相关。

对于铰接的理解比较容易，而对于桩顶和筏板现浇在一起也不能一概按刚接计算，要区分不同的情况，对于混凝土受弯构件（或节点），需要混凝土、纵向钢筋、箍筋一起受力才能完成弯矩的传递。由于一般工程施工时桩顶钢筋只将主筋伸入筏板，承载时常见的状况是在连接处出现类似塑性铰的工作状态，故它很难完成弯矩的传递工作，只起到传递竖向力的功能。如果是钢桩或预应力管桩伸入筏板一倍桩径以上的深度，就可以认为是刚接。程序在“参数”“计算设计”参数里可以输入桩的嵌固系数，0为铰接，1为刚接。

对于承台或者筏板较多，且基础之间距离很近的时候，有可能出现网格划分不通过的情况，此时勾选“边交互算法”一般可以保证网格划分通过。勾选“边交换算法”虽然提高了网格划分成功率，但是会让网格质量有所下降。程序在“参数”“计算设计”参数里可以勾选边交换算法。

新版程序暂时不支持手工调整网格划分结果。

目前程序计算防水板有两种计算模型：防水板模型及桩筏模型

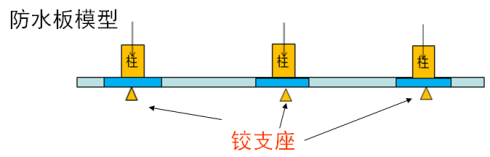

1. 防水板模型：程序把柱和墙底的连接点按支座不动铰，即没有竖向变形的计算模式处理。

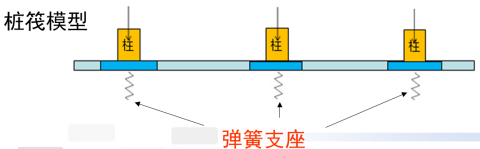

2. 桩筏模型：墙柱等竖向构件可以竖向变形，防水板跟着协调变形，和一般筏板计算原理一致。

新版程序默认两种模型都会计算，结果显示可以通过右上角下拉菜单切换防水板模型结果及桩筏模型结果。

程序会先根据规范算法计算沉降，然后根据沉降反算基床系数。所以，需要程序计算基床系数的时候，一定要输入地质资料且能算出沉降。

可能原因有：1.没有输入地质资料。2.输入了地质资料但是附加压应力小于0（此时建议勾选考虑回弹再压缩计算沉降）。3.地质资料标高与基础标高不对应。

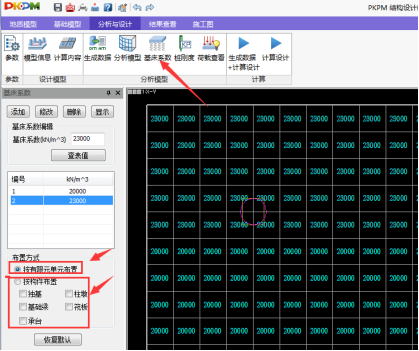

可以。在“分析设计”菜单的“基床系数”菜单里，输入需要修改的基床系数值，然后修改。修改方式有两种，一种是直接选择网格修改，另外一种是指定构件修改。

程序会自动保存修改后的基床系数值，下次重新计算基础的时候，手工调整后的基床系数值会自动读取。如果需要按程序默认，则直接点“恢复默认”菜单即可。

模型输入的时候，如果筏板属性定义成“防水板”，则程序会强制将板底基床系数设置为0，且不能修改。

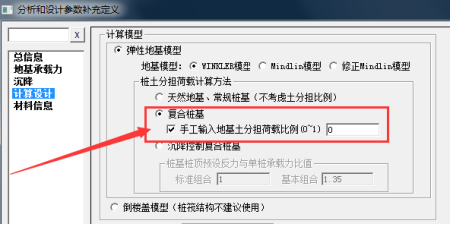

计算参数里直接勾选“复合桩基”，程序自动根据桩、土性质确定桩土分担荷载比例，确定基床系数。如果有工程经验及预期，则可以勾选“手工输入地基土分担荷载比例”，手工输入桩间土分担荷载比例。

复合地基是在天然地基里加入加强体，提地基的承载力及抗变形能力。其基床系数确定要比天然地基基床系数的确定更加复杂，目前建议可以通过沉降值反推，先根据规范规定计算复合地基的沉降值，然后反算相应的基床系数。

输入地质资料的前提下，程序默认按桩基规范表C.0.3-2第四款自动计算出桩的刚度。

如果没有地质资资料，程序默认按10万kN/m赋值桩刚度。

JCCAD程序根据桩的长径比l/d、桩距径比Sa/d、桩土刚度比K等因素确定群桩沉降放大系数，

该值会影响计算桩刚度，即桩最终刚度=桩计算刚度/群桩放大系数，从而会影响后续的所有相关计算结果。

程序按照《高压喷射扩大头锚杆技术规程》计算锚杆刚度，其计算公式如下：

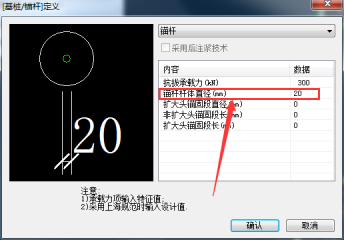

注意：As锚杆杆体截面面积(m2)，计算时程序取“基础模型”桩“桩定义布置”菜单里锚杆定义菜单里的“锚杆杆体直径”计算。所以，“锚杆杆体直径”一般输入有效抗拉直径。

锚杆杆体弹性模量(kN/ m2)，在“参数”“计算设计”菜单里输入。

锚杆杆体的变形计算长度(m)，程序默认取锚杆长度。

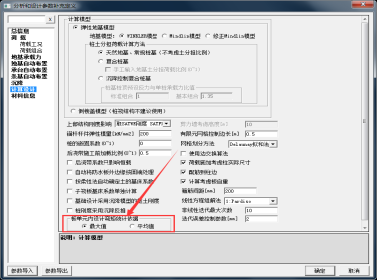

有限元计算的时候先划分网格单元，每个网格单元内取若干高斯点（新版程序每个单元是4个高斯点）为计算节点，程序计算的时候默认每个单元取最大的内力计算配筋，如果勾选单元内力平均值，则先将四个高斯点的内力做平均处理，然后取平均后的内力计算该单元的配筋。一般地，网格尺寸不大，且同一单元内的高斯点内力离散性不是很大的情况下，可以勾选单元内力平均。

如果计算没有异常的情况下，一般认为网格越细结算越精确，但考虑到有限元计算应力集中及计算效率的问题，基础计算的时候网格尺寸不宜过密，一般基础厚度较大，所以通常程序默认1米网格对大部分工程而言是可以的。

水浮力作用下，基础有可能出现水浮力大于上部荷载的情况，此时基础底板有上翘趋势，如果没有抗拉构件（如锚杆、抗拔桩）提供抗拉刚度，那么基础计算的时候会出现异常结果。

如果考虑了抗浮计算（即“参数”“荷载工况”里勾选了“历史最高水位”且输入了抗浮水位），程序会自动增加标准抗浮（1.0恒+抗浮水）和基本抗浮组合（1.0恒+1.4*抗浮水）。整体抗浮一般对应的荷载组合是“1.0恒+抗浮水”，基本抗浮 “1.0恒+1.4*抗浮水”用于位移、内力、配筋计算，如果水浮力比较大，基本抗浮向上的荷载大于标准抗浮向上荷载，有可能标准抗浮满足，而基本抗浮作用基础会上翘而导致计算结果异常。

可以。先在“基础模型”“上部构件”菜单里输入拉梁及拉梁上的荷载，然后直接到“计算分析”菜单里计算，到“结果查看”菜单查看各类结果。

程序是按连续简支梁的方式计算拉梁，注意如果仅仅是梁梁相交（没有柱子），该处不形成支座。

可以。在“结果查看”菜单的“冲剪验算”菜单下。

此条规定是按2010新规范条文编制，见混规6.6节。配筋混凝土的最大局压强度为1.35*Bc*Bl*fc*Aln计算，此强度与配筋量无关，素混凝土的局压强度为0.9*Bc*Bl*fc*Aln，两者之比为1.5。

考虑了。

局部出现零应力区，即该处没有土压力，水浮力较大的时候，或者地震或者风等水平力较大的荷载工况下，有可能出现局部基底土不受压的情况。

承台计算参数里，如果勾选“桩承载力按共同作用调整”，程序会自动按《桩基规范》5.2.5条规定考虑承台效应。

目前程序桩承载力校核采取双控，即单桩最单反力要满足要求的同时平均桩反力（总桩反力）也要满足要求。校核单桩最大反力的时候，单桩承载力乘以1.2（地震组合乘以1.5）的调整系数，校核平均桩反力的时候不乘以系数（地震组合乘以1.25）。

模型在裙楼处采用筏板基础，主楼桩筏基础，桩筏基础与裙楼基础之间设置了后浇带，根据沉降结果查看发现裙房区域沉降远大于主楼区域，造成的原因是由于裙房的基床系数为0，而主楼区域桩筏基础桩刚度为50000，这样的沉降差使得主楼和裙房交接处配筋异常，计算的时候手工调整裙房部分的基床系数，可以消除该问题。

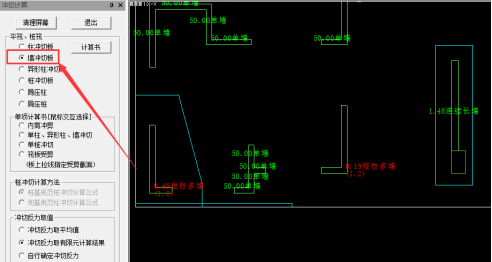

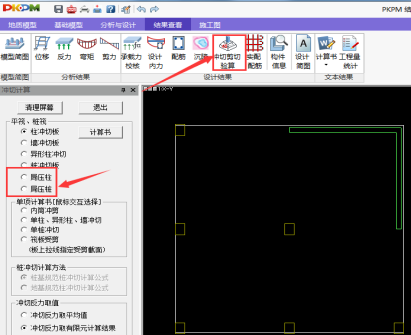

新版程序在“结果查看”菜单里有“冲切剪切验算”菜单。

程序自动判断柱子是边柱或者角柱，相应的冲切力边柱放大1.1倍，角柱放大1.2倍。

按规范要求，冲切验算的时候冲切里为基本组合下上部荷载总值扣除冲切范围内的基底净反力值，即不包含自重，而分析结果显示的反力值默认是包含板自重的。

程序计算墙冲切的时候会自动判断单墙、多墙、复杂墙肢。

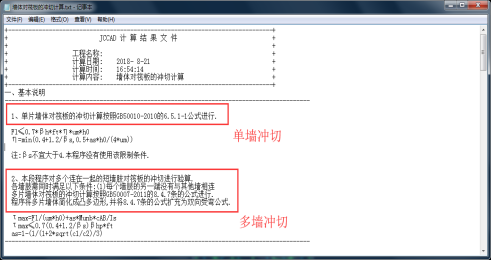

对于单墙和多墙，程序会自动形成外接多边形（凸包）计算冲切。对于复杂墙肢，程序会将墙拆分为单片墙按单墙计算冲切，不考虑墙肢之间的影响，此时冲切结果仅供参考。

单墙冲切程序默认按用《混凝土规范》的6.5.1条给出的计算公式进行抗冲切计算。

程序对于复杂墙肢默认会拆分成单片墙计算冲切，不考虑墙肢之间的影响，此时计算结果对于有些工程来说结果误差会比较大。建议可以用“内筒冲剪”命令验算冲切。

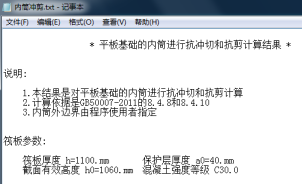

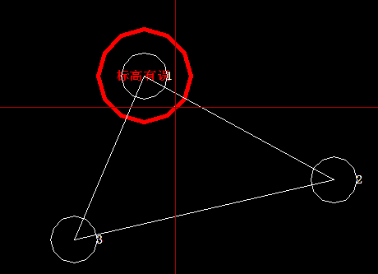

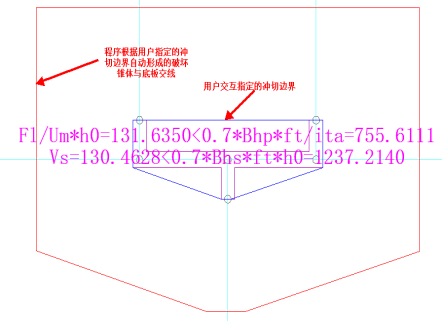

操作步骤：点击冲剪验算菜单下的“内筒冲剪”命令，交互指定冲切范围（即手工指定墙的外接多边形），右键，程序会弹出内筒冲剪的验算结果。

程序验算桩对板的冲切的时候会区分边桩、角桩和中桩。

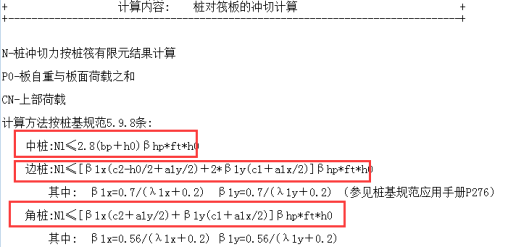

中桩冲切破坏时是四边破坏（四面抗冲切），边桩冲切破坏时是三边破坏（三面抗冲切），且冲切力放大1.1倍，角桩冲切破坏是两边破坏（两边抗冲切），且冲切力放大1.2倍。所以，角桩很容易出现冲切承载力不够的情况，其次是边桩，中桩相对抗冲切验算较容易满足。

可以。新版程序在“结果查看”“冲切剪切验算”菜单里有“筏板受剪”菜单，可以交互指定筏板任何位置验算受剪承载力。

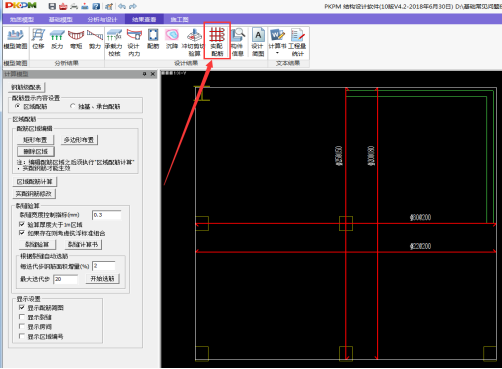

新版程序默认构造配筋不显示，如果希望显示构造，直接将“显示构造配筋”勾选项打勾即可。

1. 程序计算沉降需要输入地质资料。

2. 如果计算的附加压应力小于0，也无法正常计算沉降，此时需要在“参数”“沉降”勾选考虑回弹再压缩计算沉降。

3. 地质资料孔点标高与基础底标高不对应，如基底或者桩端没有土层信息。

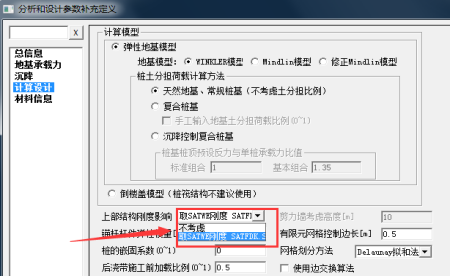

独立式基础一般不建议考虑上部刚度计算，如果考虑上部刚度计算，会有整体效应，局部反力与局部荷载可能不平衡。

可以。在“结果查看”菜单里点“实配钢筋”菜单。

可以。操作步骤如下：

1.布置一块防水板。

2.在“参数”“荷载工况”里勾选“历史最高水位”并且输入相应的抗浮水位标高。

3.“分析设计”菜单里点“生成数据加计算”。

4.“结果查看”菜单里，右上角下拉菜单切换到“防水板模型”

5.“分析结果”里选择“反力”结果，工况组合选择“1.0恒+抗浮水”组合，并且勾选“显示支座反力”，程序会显示“1.0恒+抗浮水”组合下墙下或者柱下的支座反力，可以参考该值采取抗浮措施。

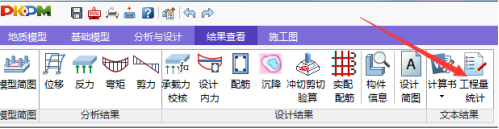

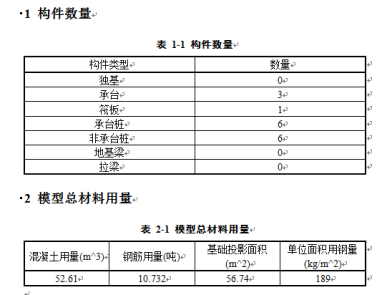

可以。在“结果查看”菜单里有“工程量统计”菜单。

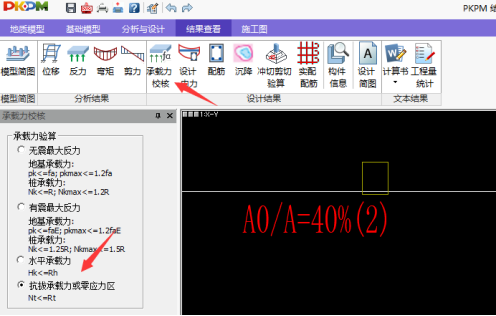

可以。新版程序在“结果查看”“承载力校核”菜单里有零应力区比值输出控制项。

可以。新版程序在“结果查看”“沉降”里有“两点沉降差”命令菜单，点击该命令菜单后在基础平面图上手工交互指定要计算沉降差的两个点，程序会输出沉降差、倾斜等信息。

新版程序在“参数”“材料信息”里可以输入保护层厚度。后续计算的时候，程序会用该值加上受力钢筋半径（目前程序计算保护层厚度的时候默认取受力钢筋直径为20mm）作为最终的保护层厚度。

如下面的承台，材料信息里输入的保护层厚度为40mm， “结果查看”“构件信息”里输出的的承台总高度为550mm+650mm=1200mm

而正截面受弯计算里输出的h0为1150，其计算过程为1200mm-40mm-10mm=1150mm.

其中10mm即为程序计算保护层厚度扣除的受力钢筋半径长度。

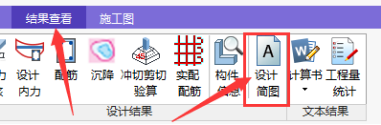

新版程序在“结果查看”菜单里有“设计简图”菜单，可以输出简要的基础信息及结果，方便整理计算书。

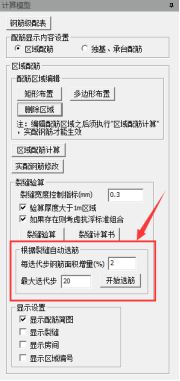

如果仅仅是某几个网格配筋特别大，先要确定一下配筋大的原因，排除计算参数或者是基础方案不合理导致，确定计算条件合理的情况下，整个基础按某网格最大计算配筋进行实配有些情况下偏于保守，这是可以参考程序“实配钢筋”的结果，程序钢筋实配菜单采用加权平均的方式配筋，即在保证钢筋总量不变的情况下，降低钢筋峰值。
