施工图中读到的梁计算配筋比SATWE计算配筋大

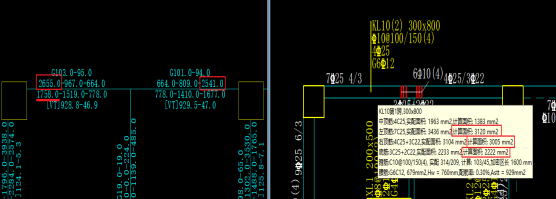

梁施工图中，通过计算面积查到的数据，和计算结果中给出的数值不同。如下图所示,在SATWE中计算完毕的结果为梁左端顶部钢筋计算面积为2655，但施工图中读到的左顶筋显示的结果为3120，较计算大20%；在参数中也并未定义上下筋的放大系数，为什么会有这样的差异？

对上述问题的答复：

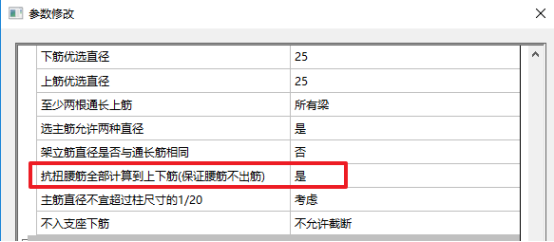

由上图中的计算结果可见，这道梁上有抗扭纵筋，计算面积取左右两段梁的较大值为929.5。抗扭纵筋原则上来说应该是按全截面方式配置，但是考虑到和梁的配筋模式不符，所以目前程序在梁施工图的参数中增加了“抗扭腰筋全部计算到上下筋（保证腰筋不出筋）”的选项，可以由用户自行确定抗扭腰筋的布置方式，如下图所示。

该参数默认选择为“是”，如果选择了“是”，程序直接将计算的抗扭纵筋面积均分到上、下纵筋面积中，腰筋按构造配置。

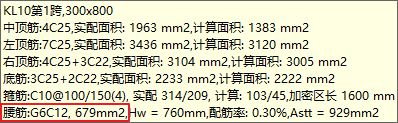

由图可见，梁腹板高Hw=760，按规范要求梁的腰筋间距不超过200，所以单侧至少需要3根钢筋，参数中默认的最小腰筋直径为12，所以自动生成6根12的腰筋，标注为G，表示构造腰筋。上、下纵向钢筋面积为：

选择“否”，先将受扭纵筋放在腰筋位置，腰筋按构造的要求配置得到实配面积。如果受扭纵筋面积超过了腰筋的面积，多出的部分均分到上、下纵筋面积中。

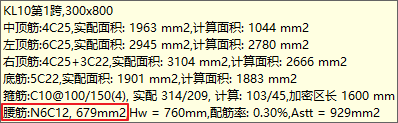

按腰筋的构造要求得到6根12的腰筋，标注为N，表示抗扭腰筋，实配面积为679。计算的抗扭纵筋面积为929，大于679，多出的部分均分到上、下纵筋面积中，所以

因此，对于这种存在剪扭钢筋面积的梁，在配筋时不能仅仅直接查看SATWE的结果配筋，还需要做进一步的考虑，并且对于抗扭纵筋的处理方式不同也会影响梁顶底的实际配筋结果。
