基础桩基承台采用有限元算法时,在“结果查看-承载力校核”中,桩承载力验算的“无震最大反力”含义是?

楼主:huangcuixiang 提问时间:2023-06-20 16:52:08 回答:1 官方回答:1 阅读次数:700 收藏

基础软件中桩基承台采用有限元算法情况下,在“结果查看-承载力校核”中,桩承载力验算的“无震最大反力”的输出内容含义是什么?

1条回答
  • 默认排序
  • |
  • 点赞数
  • |
  • 评论数
  • |
  • 时间
  • 官方 已采纳

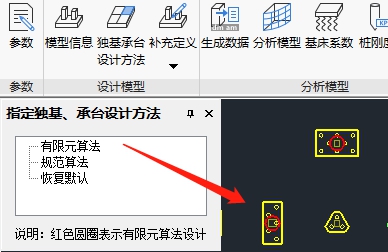

    A:基础软件中桩基承台采用有限元算法,如下图中承台上有红圈的表示有限元算法。

    独基承台设计方法-选规范算法

    计算后在“结果查看-承载力校核”中,桩承载力验算的“无震最大反力”中输出每一个桩的反力和平均与最大反力,这点与规范算法不同。

    平均反力Nk,avg =799(11)[1*800],括号中的11是无震的最不利组合号;

    最大反力Nk,max =970(7)[1.2*800],括号中的7是无震的最不利组合号;

    这里需要注意的是,有限元算法中的桩的平均反力和最大反力的最不利组合号一般是不相同的。

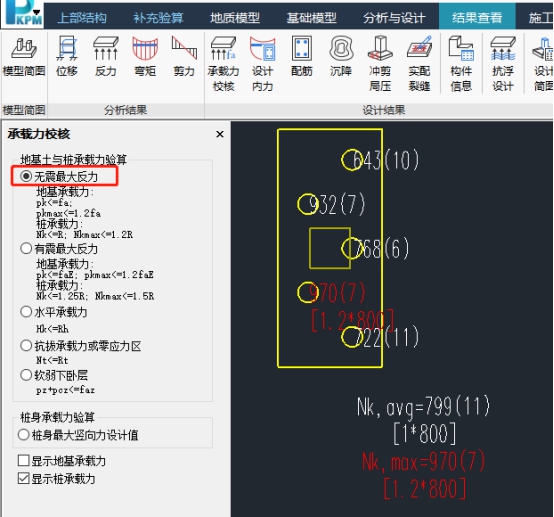

    承载力校核-有限元方法的无震最大反力

    结果查看-反力:显示桩的竖向反力,可以查看无地震的最不利组合。

    最大反力Nk,max =970(7)[1.2*800],括号中的7是无震的最不利组合号。

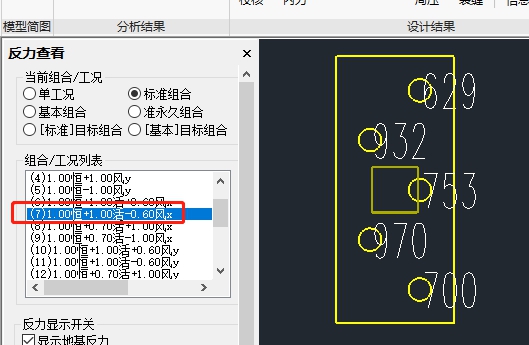

    结果查看-反力-组合7

    平均反力Nk,avg =799(11)[1*800],括号中的11是无震的最不利组合号,平均反力取5根桩的几何平均值628+914+765+964+722 )/5 = 799。

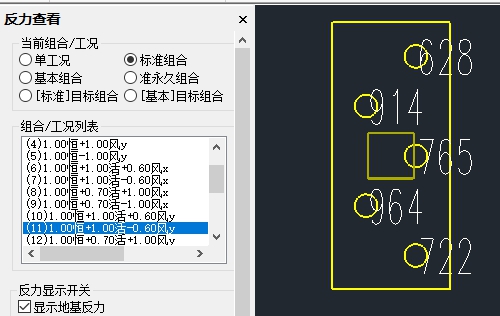

    结果查看-反力-组合11


    2023-06-20 16:55:54
