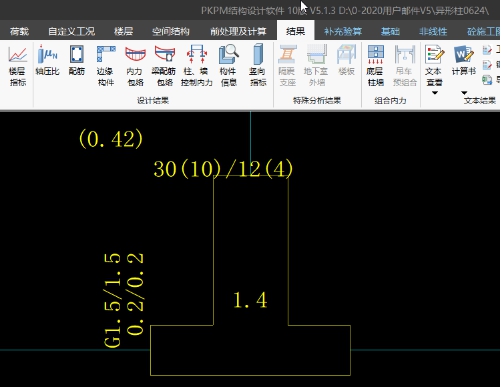

结果建模软件中建立的异形柱，在SATWE中设计结果的如图a：

图a 设计结果

例如以下结果举例：

0.42：异形柱轴压比；

30（10）：异形柱固定钢筋位置的配筋面积为30平方厘米 ，根数10根；

12（4）：分布钢筋的配筋面积为12平方厘米，根数4根，间距200 ；

1.4：柱节点域抗剪箍筋面积1.4平方厘米；

G1.5/1.5：异形柱第一肢（加密区）抗剪箍筋面积1.5平方厘米；异形柱第二肢（加密区）抗剪箍筋面积1.5平方厘米；

0.2/0.2：异形柱第一肢（非加密区）抗剪箍筋面积1.5平方厘米；异形柱第二肢（非加密区）抗剪箍筋面积1.5平方厘米；

《异形柱规程》6.2.5条，异形柱中按柱全截面面积计算的柱肢各肢端纵向受力钢筋的配筋百分率不应小于0.2。

注意，异形柱肢的各肢端纵向受力钢筋的配筋百分率不应小于0.2，规范6.2.5条的构造钢筋是不参与计算的，是规范中提到的纵向受力钢筋之外的构造作用的钢筋。而PKPM分布钢筋并不是规范6.2.5条中的构造钢筋，钢筋名称的不同表示它们的含义是不同的。

PKPM软件的分布钢筋和固定钢筋都是计算的结果，所以配筋百分率不应小于0.2的规定，对于施工图软件来说，包括分布钢筋和固定位置钢筋的面积。
